Transmission des données
HB 10

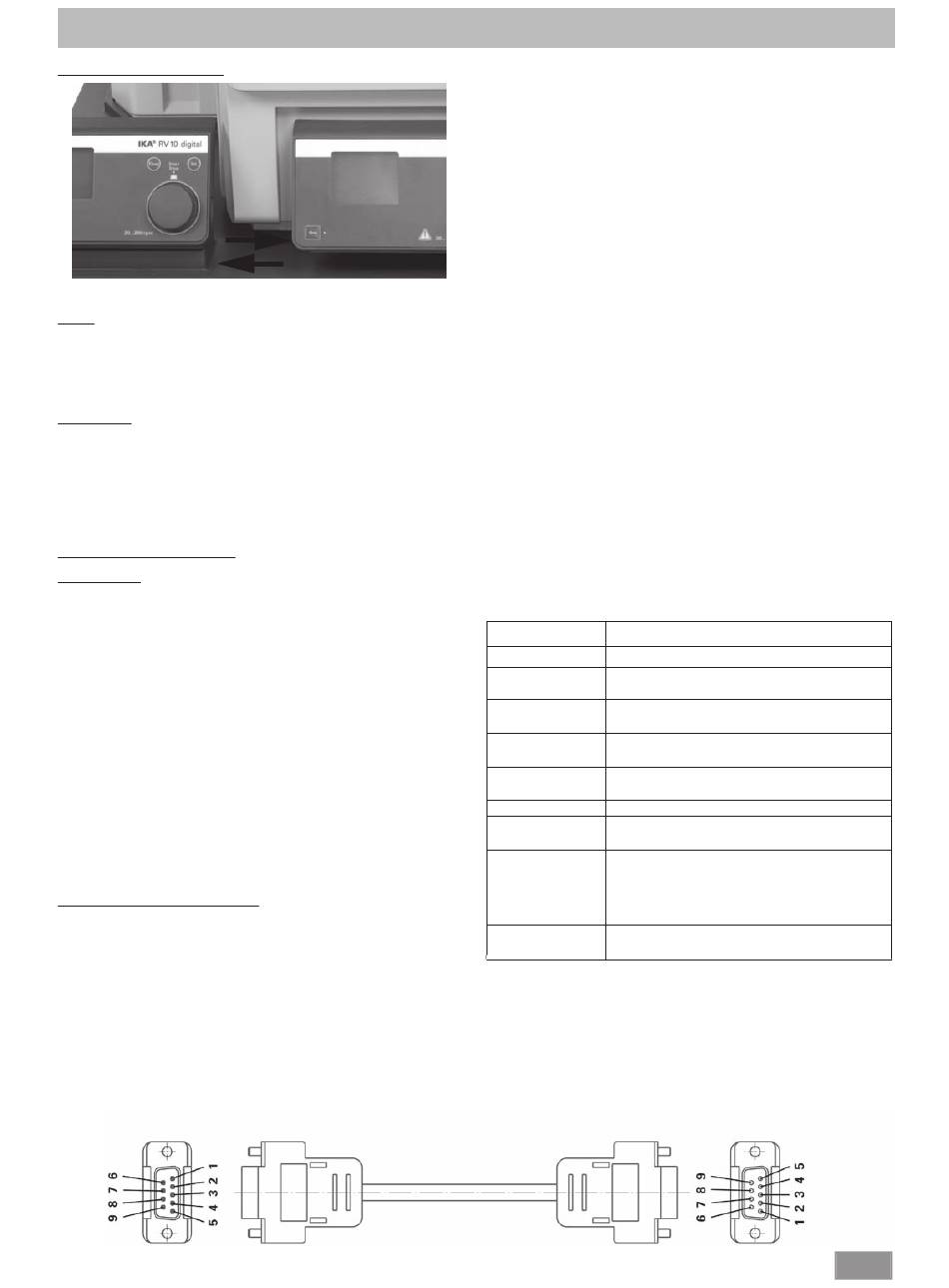

Le bain chauffant transmet des données via des ports IR. Ceux-ci se trou-
vent à gauche de l'écran du bain chauffant et à droite de l'écran de
l'unité d'entraînement. Ne placez pas d'objet entre les deux unités de
commande pour ne pas entraver la transmission des données (fig. 15) !
RV10 digital
Le port RS 232 au dos de l'appareil, doté d'une prise SUB-D à 9 pôles,
peut être relié à un PC. Les broches sont affectées de signaux en série.
Avec le logiciel de laboratoire "labworldsoft", l'appareil peut fonctionner
en mode "Remote".
Remarque : pour ce faire, respectez la configuration minimale requise et
le mode d'emploi et les aides du logiciel.
Interface série RS 232 (V24)
Configuration
- La fonction des câbles d'interface entre l'appareil et le système
d'automatisation est une sélection des signaux précisés dans la norme
EIA RS232 C, conforme à la partie 1 de la norme DIN >
66 020.
- Pour les caractéristiques électriques des câbles d'interface et l'affectation
des états des signaux s'applique la norme RS 232 C, conforme à la nor-
me DIN 66 259 Partie 1.
- Procédure de transmission: transmission asynchrone des caractères en
mode start - stop.
- Mode de transmission: bidirectionnelle simultanée.
- Format des caractères: représentation des caractères conforme au for-
mat de données prescrit par la norme DIN 66 022 pour le mode start
- stop, 1 bit de start, 7 bits de caractères, 1 bit de parité (pair = even);
1 bit de stop.
- Vitesse de transmission: 9600 bit/s.
- Commande du flux de données : aucune
- Procédure d'accès: la transmission de données de l'appareil à
l'ordinateur s'effectue uniquement à la demande de ce dernier.
Syntaxe et format des instrucions
Pour le bloc d'instructions, la règle suivante s'applique:
- Les instructions sont envoyées généralement de l'ordinateur
(maître) à l'appareil (esclave).
- L'appareil émet exclusivement à la demande de l'ordinateur. Même
les messages de panne ne peuvent être envoyés spontanément de
l'appareil à l'ordinateur (système d'automatisation).
- Les instructions sont transmises en lettres capitales.
- Instructions et paramètres, ainsi que les paramètres successifs
séparés au moins par un caractère vide (code: hex 0x20).
PC 1.1 Câble (fig. 16)
Ce câble est utilisé pour la liaison du connecteur 9 pôles à un PC.

Interfaces et sorties

IR
Fig. 15
- Chaque instruction distincte (y compris les paramètres et les données) et
chaque réponse se terminent par Blank CR Blank LF (code: hex 0x20 hex
0x0d hex 0x20 hex 0x0A) et ont une longueur maximale de 80 caractères.
- Le caractère de séparation de la décimale dans un chiffre à virgule flottan-
te est le point (code: hex 0x2E).
Les versions précédentes correspondent largement aux recommandations
du groupe de travail NAMUR (recommandations NAMUR pour l'exécution
des connecteurs électriques pour la transmission analogique et numérique
des signaux aux appareils de laboratoire MSR, Rév. 1.1.
Les instructions NAMUR et les instructions supplémentaires IKA
servent uniquement d'instructions Low level pour la communication entre
l'appareil et le PC. Avec un programme adapté de terminal ou de commu-
nication, ces instructions peuvent être transmises directement à l'appareil.
Avec labworldsoft, vous disposez d'un pack logiciel IKA
Windows pour commander l'agitateur et saisir les données de l'agitateur, qui
permet également les saisies graphiques comme les rampes de régime par ex..
Voici ci-après un résumé des instructions NAMUR comprises par les con-
trôleurs IKA ® .
Abréviations utilisées::
X,y =
m =
n =
X = 4
X = 60
X = 61
X = 62
Instructions NAMUR Fonction
IN_NAME
IN_PV_X
X = 4
IN_SOFTWARE
IN_SP_X
X = 4
OUT_SP_X m
X = 1,60,61,62
RESET
START_X
X = 4,60,61,62
STATUS
STOP_X
X = 1,60, 61, 62
s o n t
confortable sous MS
®
Paramètres de numérotation (nombre entier)
Valeur de variable, nombre entier
Valeur de variable, nombre à virgule flottante
Vitesse de rotation
Durée d'intervalle (1-99 Sekunden, 1 <= m >=99
Minuteur (1-199 Minuten, 1 <= m >=199)
Direction du dispositif de levage
(m=2-> dispositif de levage vers le haut,
m=1-> dispositif de levage vers le haut)
Demande de désignation
Lecture de la valeur réelle
Demande du référence du logiciel,
date, version
Lecture de la valeur de consigne réglée
Réglage de la valeur de consigne à m
Passage au fonctionnement normal
Démarrage du fonctionnement (remote)
d'appareil
Edition de l'état
0:Fonctionnement manueller sans panne
1:Fonctionnement automatique début
ERROR z (z numéro d'erreur voir tableau)
Arrêt du fonctionnement d'appareil. La
variable fixée par OUT_SP_X reste inchangée
Fig. 16
® spécifiques
