 Insérez la traversée de vapeur jusqu'en butée.
 VVerrouillez ensuite ce dispositif d'arrêt en tournant à 60° dans le sens
des aiguilles d'une montre (Fig. 10).
 Contrôlez le dispositif d'arrêt axial de la traversée de vapeur.
Dispositif de déblocage
L'écrou en plastique (H) sert d'aide au déblocage des joints rodés de
ballon coincés (Fig. 9).
 Maintenez le dispositif d'arrêt (G) et desserrez l'écrou en plastique (H).
 Pour ce faire, maintenez le ballon d'évaporation coincé et tournez
l'écrou en plastique (H) jusqu'au col du ballon d'évaporation.
Remarque : avant la mise en service, serrez à la main l'écrou en plastique
(H) en butée gauche. Ce faisant, fixez le dispositif d'arrêt (G) de la tra-
versée de vapeur.

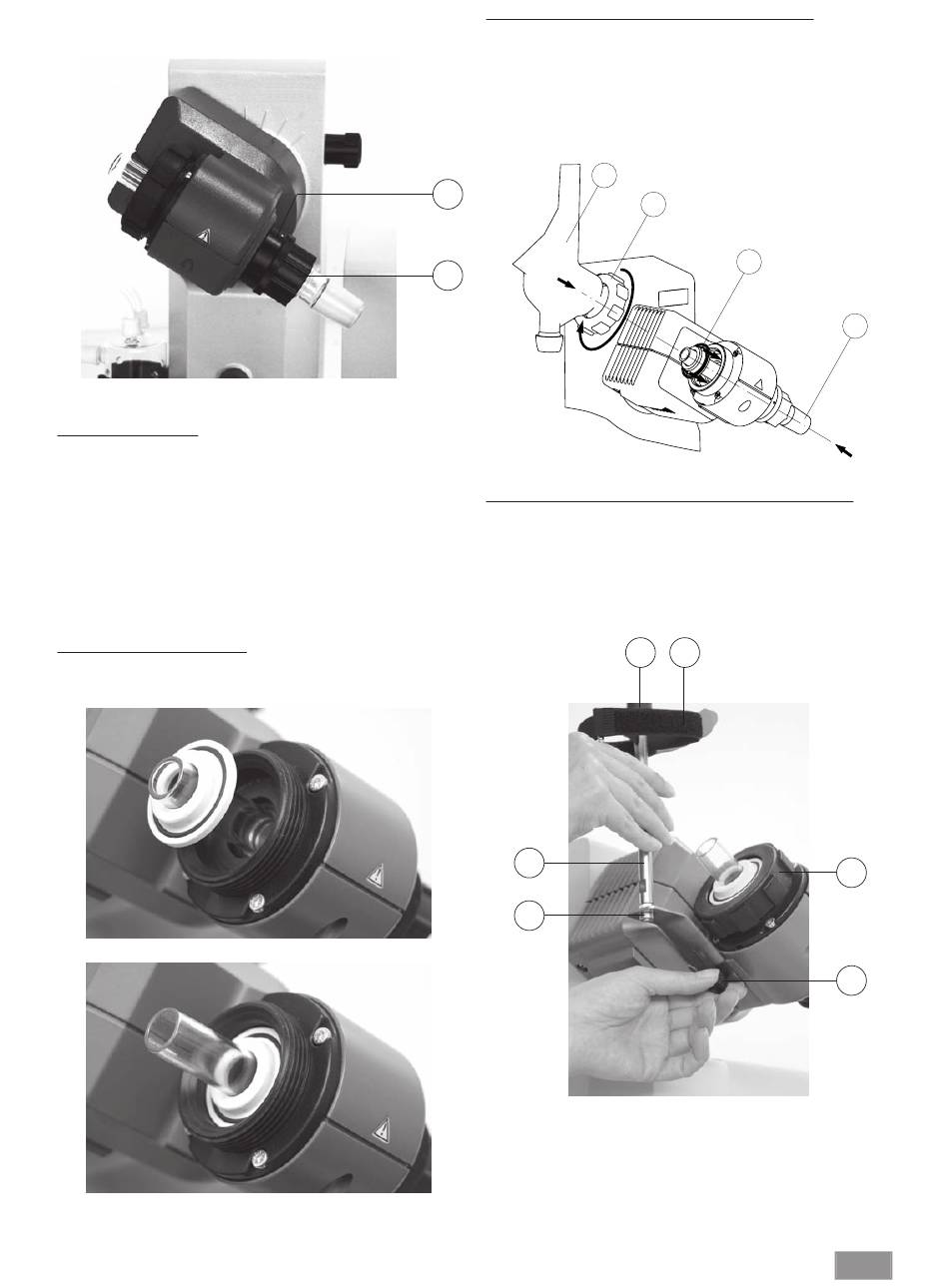

Montez le joint du refroidisseur
 Placez le joint du condenseur RV 10.8001 dans le logement du con-
denseur et montez la verrerie sur l'appareil en suivant les instructions
de montage correspondantes (fig. 11 a, b et c).
Avant la mise en service - Montage du joint RV 10.8001
 Montez le conduit de vapour (1).
 Montez le joint RV 10.8001 (2).
 Poussez l'écrou d'accouplement (3b) sur la bride du refroidisseur (3a).
 Poussez également le ressort-bague (3c) sur la bride du refroidisseur (3a).
 Placez le refroidisseur (3a) sur le joint (2).
 Serrez l'écrou d'accouplement (3b) à la main (3b).
Remarque : suivez les instructions de montage de la verrerie.
G
H
Fig. 10
Montage de la fixation de condenseur de la verrerie verticale
 Montez la fixation de condenseur comme illustré (fig. 12).
 Montez la tôle (I) avec la vis moletée (J).
 Insérez la tige du statif (L) sur la tôle (I) et fixez-la avec l'écrou (K).
 Posez la protection en caoutchouc (M).
 Fixez la bande Velcro
 Bloquez la verrerie verticale avec la bande Velcro
L
K
Fig. 11a
Fig. 11b
3a
3b
2
® (N) sur la tige du statif (L).
®
M N
Fig. 12
1
Fig. 11c
(N).
I
J
