Battery Pack (batterie):
Ce symbole indique l'état de charge du Battery Pack RB 1
dans le WiCo�
Le symbole de charge s'affiche quand le WiCo
- est connecté à un PC avec un câble USB
- est connecté à une station par câble USB
- est connecté à un adaptateur secteur OS 1.0 par câble USB
- est connecté à la station par les contacts de charge�
Refroidissement :
Ce symbole indique que la fonction de refroidissement est
activée�
indique que le refroidissement est activé�
Niveau de liquide:
Ce symbole indique le niveau de liquide�
Le symbole rouge ( ) indique que le fluide se situe au-des-
sus du niveau maximum� Le fluide en excès doit être évacué�
Le symbole rouge ( ) indique que le fluide se situe en des-
sous du niveau minimum� Faites l'appoint�

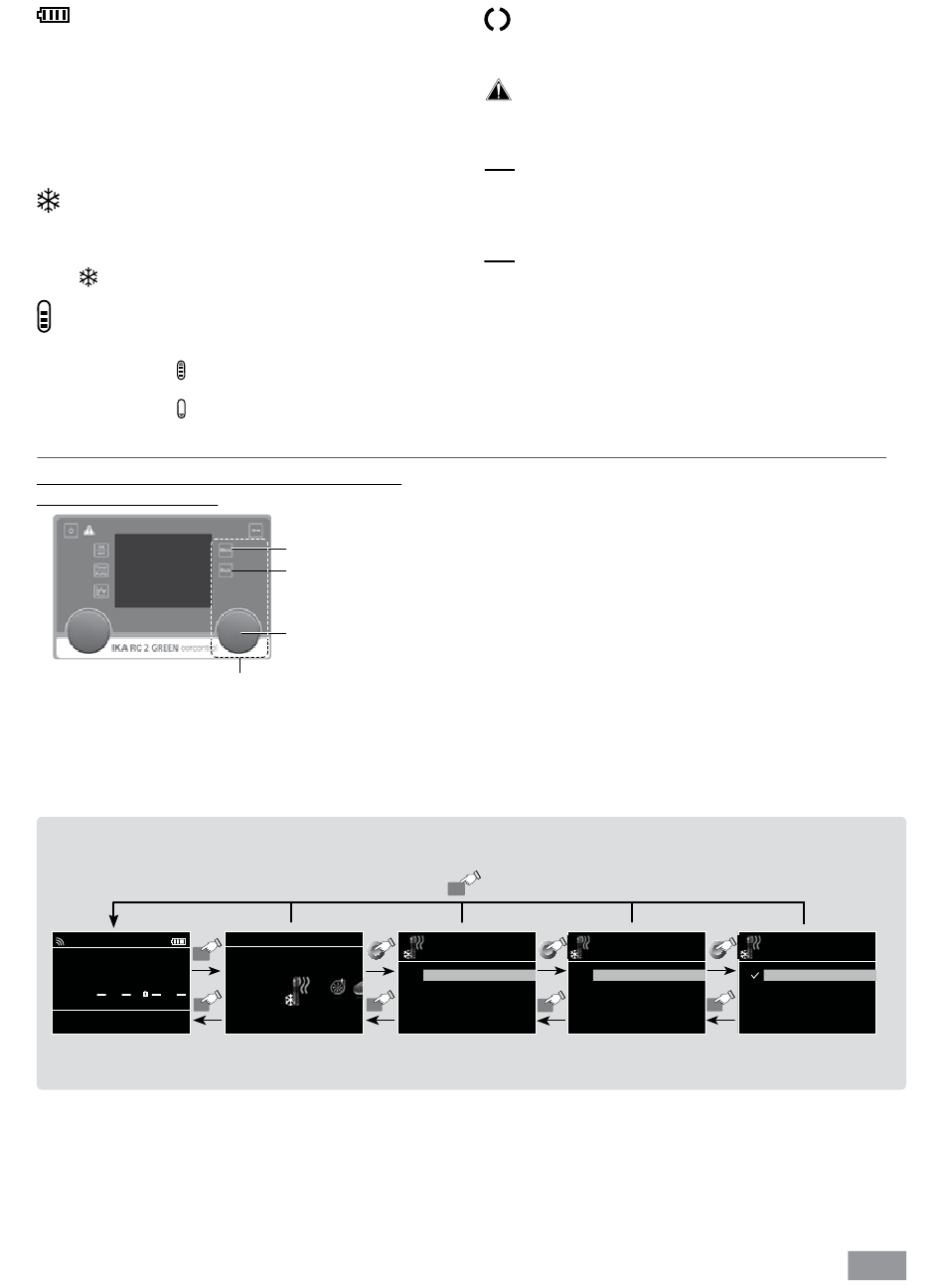

Navigation dans le menu et structure du menu :
Navigation dans le menu :
Fig. 23
Éléments de commande
pour naviguer dans le menu
Remarque: Si la fonction de thermostatisation ou de pompage est activée, le menu est verrouillé� L'option de menu sélection-
né est surlignée en jaune à l'écran� L'état activé d'un point de menu est indiqué par une coche (√)�
Navigation dans les menus: presser et tourner la touche « Menu » (U) et le bouton poussoir rotatif (R)
A
0.00
Menu
int °C
ext °C
Safe Temp °C
Back
int
5.00
2000
Cons. °C
Vitesse pompe
Remarque : Si la touche « Menu » (U) est pressée, le système revient directement à l'écran de travail�
Si la touche « Back » (T) est pressée, le système revient à l'écran précédent�
Fig. 24
Presser la touche « Menu » (U)�
Sélection du menu en tournant le bouton rotatif/poussoir (R) vers la droite ou
U
la gauche�
T
Ouverture du point de menu par pression sur le bouton rotatif/poussoir (R)�
Tourner le bouton rotatif/poussoir (R) pour sélectionner l'option de menu sou-
haitée et modifier les valeurs ou les paramètres� Presser ou tourner le bouton
R
rotatif/poussoir (R) pour aller dans les éléments du sous-menu, activer/désac-
tiver des réglages ou les confirmer (« OK »)�
Presser la touche « Back » (T) pour annuler un réglage ou revenir au point de
menu précédent�
Pressez la touche « Menu » (U) pour revenir directement à l'écran de
Presser la touche « Back » (T) ou la touche « Menu » (U)�
MENU
Back
TEMPÉRAGE
Pompe :
Ce symbole indique que la fonction de pompage est activée�
Avertissement:
Ce symbole indique qu'un avertissement est actif�
PC
Commande par PC:
Ce symbole signifie que la station ou le WiCo est connecté
à un ordinateur et est commandé par celuici�
PR
Commande par programme:
Ce symbole indique que le WiCo est commandé par un
programme (voir « PROGRAMS »)�
Menu
Tempérage
> Tempérage
Régulation
Régulation
Mode de régulation
Limites
Paramètre de régulation
Sonde de témperature
Fluides
Back
travail�
> Tempérage > Régulation
Mode de régulation
Interne (int)
Externe (ext)
Back
16
