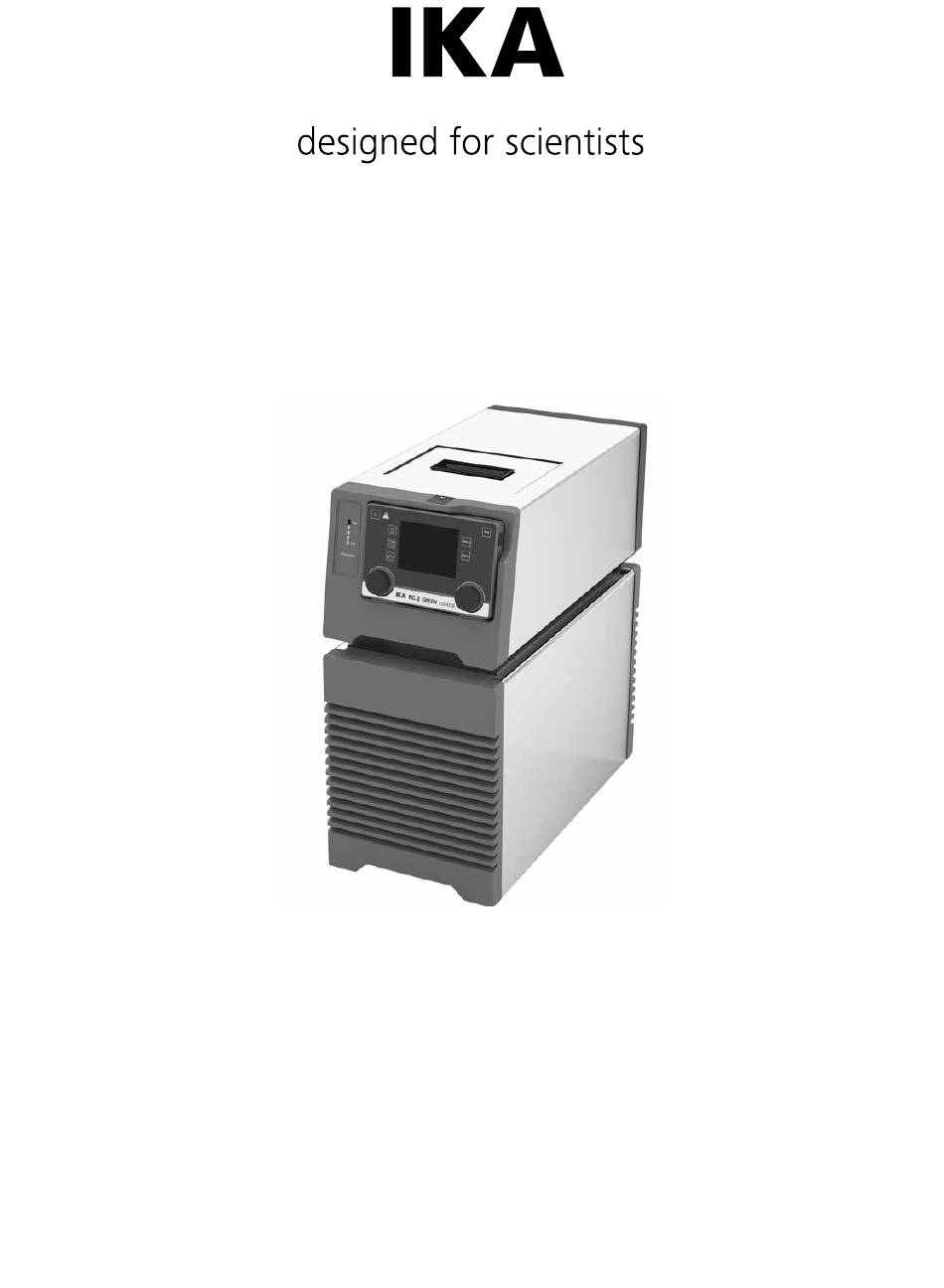

- Page 1 IKA RC 2 GREEN control Mode d’emploi...
- Page 2 Structure de l’appareil Fig. 1 Rep. Désignation Clapet d’ouverture de remplissage Wireless Controller (WiCo) Poignée Grille de ventilation Port RS 232 Port USB Raccord pour sonde de température externe Raccord de pompe IN Raccord de pompe OUT Interrupteur Prise secteur Backflow Overflow...
- Page 3 Utilisation de l’accu dans le WiCo ���������������������������������������������������������������������������������������������������������������������������� 9 Fixation du WiCo à la station ����������������������������������������������������������������������������������������������������������������������������������� 9 Remplissage et vidage ���������������������������������������������������������������������������������������������������������������������������������������������� 9 Liquides (informations standards sur les liquides IKA)���������������������������������������������������������������������������������������������� 11 Déplacement de l’appareil �������������������������������������������������������������������������������������������������������������������������������������� 12 Chargement du Battery Pack RB 1 (batterie) ������������������������������������������������������������������������������������������������������������ 12 Changement du Battery Pack RB 1 du WiCo �����������������������������������������������������������������������������������������������������������...
- Page 4 Directive: 2014/53/UE Normes: EN 300328, EN 301489-17, EN 301489-1, EN 60950-1 Une copie de la déclaration de conformité UE complète peut être demandée en adressant un courriel à l’adresse sales@ika�com� Explication des symboles Situation (extrêmement) dangereuse dans laquelle le non respect des prescriptions de DANGER sécurité...
- Page 5 également à l’utilisation par un personnel formé� • Conservez le mode d’emploi de manière à ce qu’il soit ac- • IKA recommande aux utilisateurs qui travaillent des ma- cessible à tous� tériaux critiques ou dangereux de sécuriser le montage •...
- Page 6 En raison de son poids, l’appa- Réfrigérant : AVVERTIS- reil doit être porté par au moins L’utilisation de l’appareil dans les SEMENT AVVERTIS- deux personnes� zones ATEX (atmosphère explosive) SEMENT est interdite� • Transportez l’appareil avec précaution (voir le chapitre « Déplacement de l’appareil »)�...
- Page 7 Battery Pack� • Lors de l'élimination du Battery Pack IKA, coller les • Lorsqu'il n'est pas utilisé, tenir le Battery Pack à l'écart des contacts avec du ruban adhésif pour éviter des courts-cir- trombones, agrafes, pièces de monnaie, clés, aiguilles, vis...
- Page 8 Déballage Déballage: Contenu de la livraison: - Déballez l‘appareil avec précaution - RC 2 GREEN control station WiCo avec - En cas de dommage, établissez immédiatement un constat - Câble secteur correspondant (poste, chemins de fer ou transporteur)� - Olive de flexible, diamètre nominal 8 (2 p�) voir Fig�...
- Page 9 Vérifiez l’expansion thermique du fluide ! - Fixez le raccord de « Backflow » (reflux) au calorimètre IKA avec un tuyau adapté� Si le calorimètre IKA n’est pas relié, fermez le connecteur de « Backflow » à l’aide du capuchon fourni� External system Remarque : Si le WiCo doit rester en permanence sur la station, nous conseillons de bloquer le bouton de déverrouillage au moyen...
- Page 10 - Assurez-vous que la soupape de décharge est fermée - Pour vider le liquide du bain, raccordez un flexible au (Tourner dans le sens horaire jusqu’en butée, voir Fig� 10)� raccord de décharge et tournez la soupape de décharge dans le sens antihoraire à l’aide d’un tournevis plat� Remarque : Veuillez tenir compte des remarques au cha- pitre «...
- Page 11 Fluides (informations standards sur les liquides IKA): Désignation IKA Gamme de température Gamme de température Température de Point d’éclair de fonctionnement de fonctionnement pour sécurité (°C) pour l’utilisation en l’utilisation en salle de (°C) salle de bains (°C) bains (°C) CF�EG28�N10�80�8...
- Page 12 Déplacement de l’appareil : Évacuez tout liquide du bain avant de déplacer l’appareil vers un autre emplacement� L’appareil doit être soulevé par deux personnes au niveau des poignées supérieures� Les rouleaux permettent de déplacer l’appareil sur les sur- faces planes en soulevant et en faisant glisser l’avant� Lors du déplacement l’angle d’inclinaison ne doit être supérieur à...
- Page 13 Tableau de commande et affichage station : 2 GREEN High Fluid level Fig. 16 Rep. Désignation Fonction Affichage du niveau de liquide: affiche le niveau de remplissage (en cas d’un niveau de remplissage trop bas ou trop haut, les segments LED supérieurs ou inférieurs s’allument en rouge)� Barre de DEL : indique les différents états du thermostat au moyen de différentes couleurs�...
- Page 14 Mise en service et fonctionnement Remarque: Avant la mise en service, il faut s’assurer que Modifiez le réglage de la température avec le bouton de l’appareil n’a pas été déplacé pendant une heure� gauche (P)� Modifiez le réglage de la vitesse de rotation de la pompe Vérifiez si la tension indiquée sur la plaque signalétique et la avec le bouton droit (R)�...
- Page 15 Informations utiles La station est commandée par un WiCo� Quand le WiCo est En fonction de la structure du bâtiment, le WiCo peut être monté sur la station, des données sont échangées entre la commandé par la connexion Bluetooth à une distance al- ®...
- Page 16 Battery Pack (batterie): Pompe : Ce symbole indique l’état de charge du Battery Pack RB 1 Ce symbole indique que la fonction de pompage est activée� dans le WiCo� Le symbole de charge s’affiche quand le WiCo Avertissement: - est connecté à un PC avec un câble USB Ce symbole indique qu’un avertissement est actif�...
- Page 17 Structure des menus: Réglage d’usine TEMPÉRAGE Régulation Mode de régulation Interne (int) activé Externe (ext) Paramètre de régulation Automatique activé Manuel Interne (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3 s, +2,00 K, -1,00 k Externe (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3 s, +2,00 K, -1,00 k Informations (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) Fluides...
- Page 18 Voir le tableau du paragraphe « Fluides (infor- de régulation sur la grandeur de réglage� Le Td permet de mations standards sur les fluides IKA) »� compenser des écarts de régulation rapides� Un Td impor- Les valeurs de température maximum et minimum du li- tant signifie une influence plus rapide et plus longue sur la quide choisi sont réglables dans ces limites�...
- Page 19 2. Limites: Dans l’option «Externe (ext)», il est possible de régler la température maximum et minimum pour la régulation de la tem- pérature externe� Dans «l Δ T (int - ext) l», il est possible de régler la différence maximum entre la température interne et externe� La fonction limite la différence absolue de température entre le système externe et le bain interne durant les processus de chauffage et de refroidissement�...
- Page 20 GRAPHIQUE: POMPE: Dans ce menu, il est possible de régler les options du gra- Limites: phique temps/température� Dans « Limites » , il est possible régler la vitesse maximum et minimum de la pompe ainsi que la pression maximum� 1. Automatique : La graduation de l’axe de température (axe Y) est automati- quement définie en fonction de la température de consigne MINUTEUR:...
- Page 21 Ensuite, le segment de programme suivant est automati- 3) Température : quement exécuté� Dans le menu « Température », il est possible de régler une température adaptée et sûre pour la circulation� 5) Pump rpm : Vitesse de consigne de la pompe� Modifier : Édition/modification des paramètres du pro- Remarque : La température de sécurité...
- Page 22 NAMUR pour l’exécution des connecteurs électriques pour la transmission analogique et numérique des signaux aux ap- pareils de laboratoire MSR Rév� 1�1) Les instructions NAMUR et les instructions supplémentaires IKA spécifiques servent uniquement d’instructions Low level pour la communication entre l’agitateur et le PC� Avec un programme adapté de terminal ou de communication, ces instructions peuvent être transmises directement à...
- Page 23 IN_SP_1 Lecture de la température interne de consigne (si 0: régulation interne) Lecture de la température externe de consigne (si 1: régulation externe) IN_SP_4 Lecture de la vitesse de rotation de consigne de la pompe IN_TMODE Lecture de la régulation de température 0 : régulation interne 1 : régulation externe OUT_SP_1 xxx...
- Page 24 Connexions WiCo à la station : USB micro B USB micro A USB micro B USB micro A Câble USB Fig. 31 Connexion du périphérique à l’ordinateur : 9-pôles RS 232 9-pôles RS 232 RS 232 USB micro B USB A USB micro B USB A USB micro B...
- Page 25 • Nettoyez le filtre à poussière qui protège le refroidisseur Pour cela, demandez le formulaire “Certificat d’innocuité“ avec un aspirateur ou lavez-le avec de l’eau et séchez-le auprès d’IKA, ou téléchargez le formulaire sur le site web avant le réassemblage� d’IKA www.ika.com�...
- Page 26 H.FKM.8 Flexible en FKM (diamètre nominal 8 mm) H.FKM.12 Flexible en FKM (diamètre nominal 12 mm) H.PUR.8 Flexible en PUR (diamètre nominal 8 mm) H.PUR.12 Flexible en PUR (diamètre nominal 12 mm) Vous trouverez d’autres accessoires sur le site: www.ika.com.
- Page 27 Technical data Tension de service 230 ± 10% 100 ��� 115 ± 10% Fréquence 50 / 60 Puissance absorbée maxi Plage de température de travail °C - 30 ��� RT Plage de température de service (avec chauffage externe) °C - 30 ��� + 70 Constance de la température –...
- Page 28 En conformité avec les conditions de vente et de livraison La garantie ne s’étend pas aux pièces d’usure et n’est pas d‘IKA, la garantie sur cet appareil est de 24 mois� En cas valable en cas de défauts dus à une utilisation non conforme de problème entrant dans le cadre de la garantie, veuillez...
- Page 29 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
