iTHERM MultiSens Bundle TMS31 Capteur de température multipoint
Endress+Hauser
4.

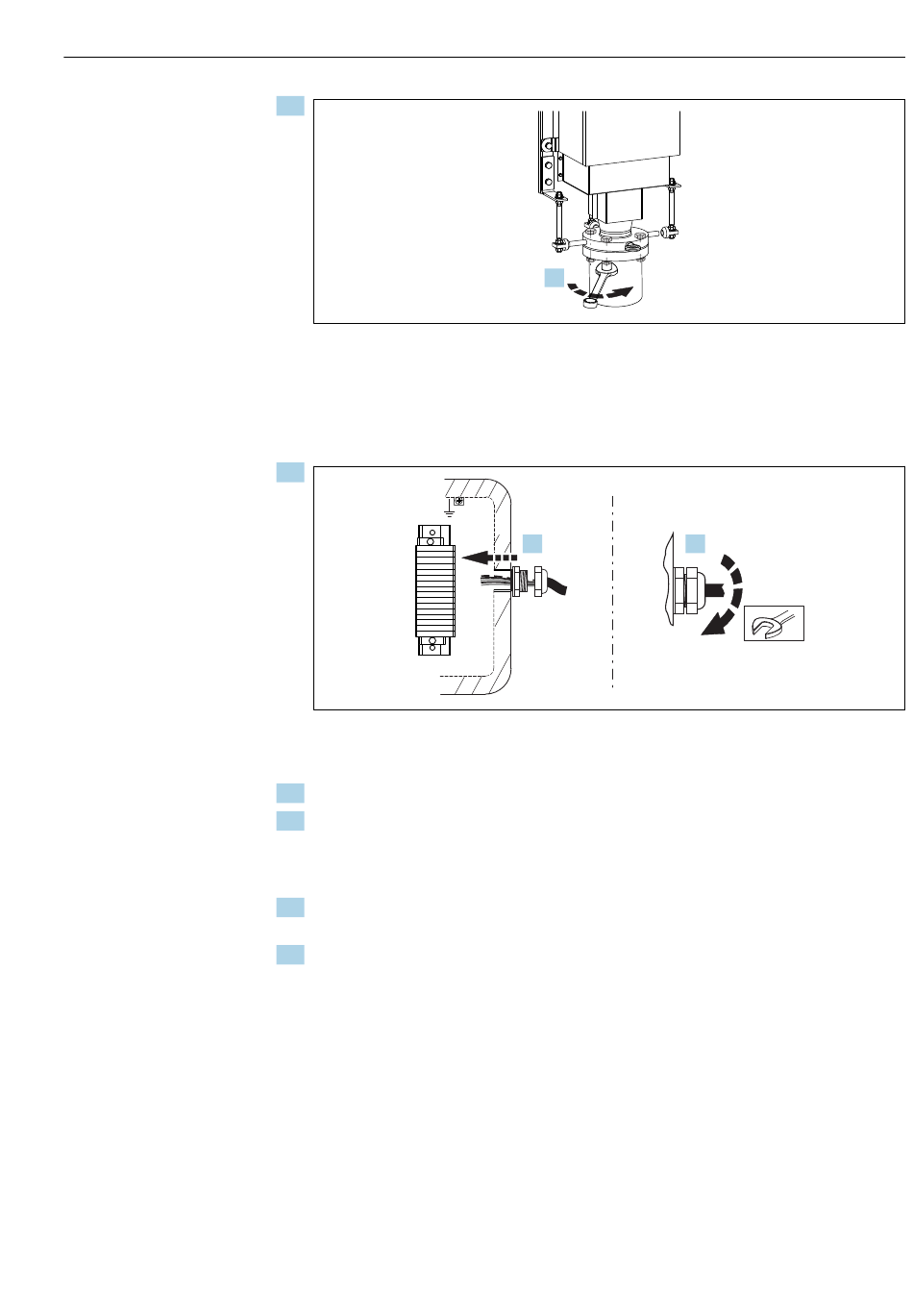

Insérer complètement les boulons dans les trous de bride et les serrer en croix au
moyen d' u n outillage approprié (c' e st-à-dire serrage contrôlé conforme aux normes
applicables).
Procédure de câblage (raccordement côté client)
1.
+
-
+
-
+
-
+
-
+
-
+
-
En cas de câblage direct, introduire complètement les câbles prolongateurs/de
compensation dans la boîte de jonction par les presse-étoupes correspondants.
2. Serrer les presse-étoupe sur la boîte de jonction.
3. Après avoir ouvert le couvercle de la boîte de jonction, relier les câbles de
compensation aux bornes de la boîte de jonction en respectant les instructions de
câblage fournies et en veillant à ce que le numéro de repère du câble et celui de la
borne correspondent.
4. Fermer le couvercle en veillant à placer correctement le joint afin de ne pas
compromettre l' i ndice de protection IP.
5. En cas d' u tilisation d' u n châssis couvert, vérifier que tous ses composants soient
toujours raccordés correctement les uns aux autres.
5.2.2 Raccordement déporté de la boîte de jonction
Boîte de jonction non fournie. Procédure de montage
Pour un déroulement correct du montage, se référer à →  14.
Raccordement du conduit de câble
Une fois le câblage terminé, s' a ssurer que le presse-étoupe soit correctement serré.
4.
1. 2.
Montage
A0038310
A0038311
