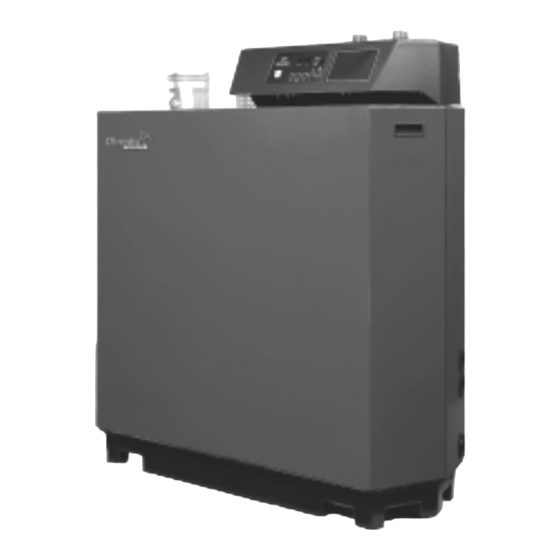

Remeha Gas 210 ECO
Notice d'utilisation
GENERALITES
Cette notice d'utilisation contient les informations utiles
et indispensables pour parfaire et garantir le bon
fonctionnement ainsi que l'entretien de la chaudière de
chauffage central Remeha Gas 210 ECO.
Egalement, elle contient d'importantes indications afin
d'éviter d'éventuels accidents et des dommages graves,
tant avant la mise en service que pendant son fonction-
nement. Elles sont destinées à garantir un service sûr.
PRINCIPE DE FONCTIONNEMENT
A l'entrée du ventilateur (1) le système unique SMI
(2) (système de mélange air/gaz intégré) permet de
réaliser un parfait mélange air/gaz. Lors d'une demande
de chaleur le SMI tend vers l'ouverte et le ventilateur
pré-ventile. Le ventilateur aspire l'air de combustion par
l'orifice d'admission d'air (3), puis l'air est mélangé dans
le SMI avec le gaz provenant du bloc gaz combiné (4).
Le mélange air/gaz homogène est ensuite véhiculé par
le ventilateur vers le brûleur (5).
En fonction des réglages et des températures mesurées
par les sondes, la puissance de la chaudière est réglée
automatiquement. Le mélange air/gaz est enflammé
par l'électrode d'allumage/ionisation (6), la combustion
débute, les fumées chaudes traversent l'échangeur de
10
3
5
7
6
9

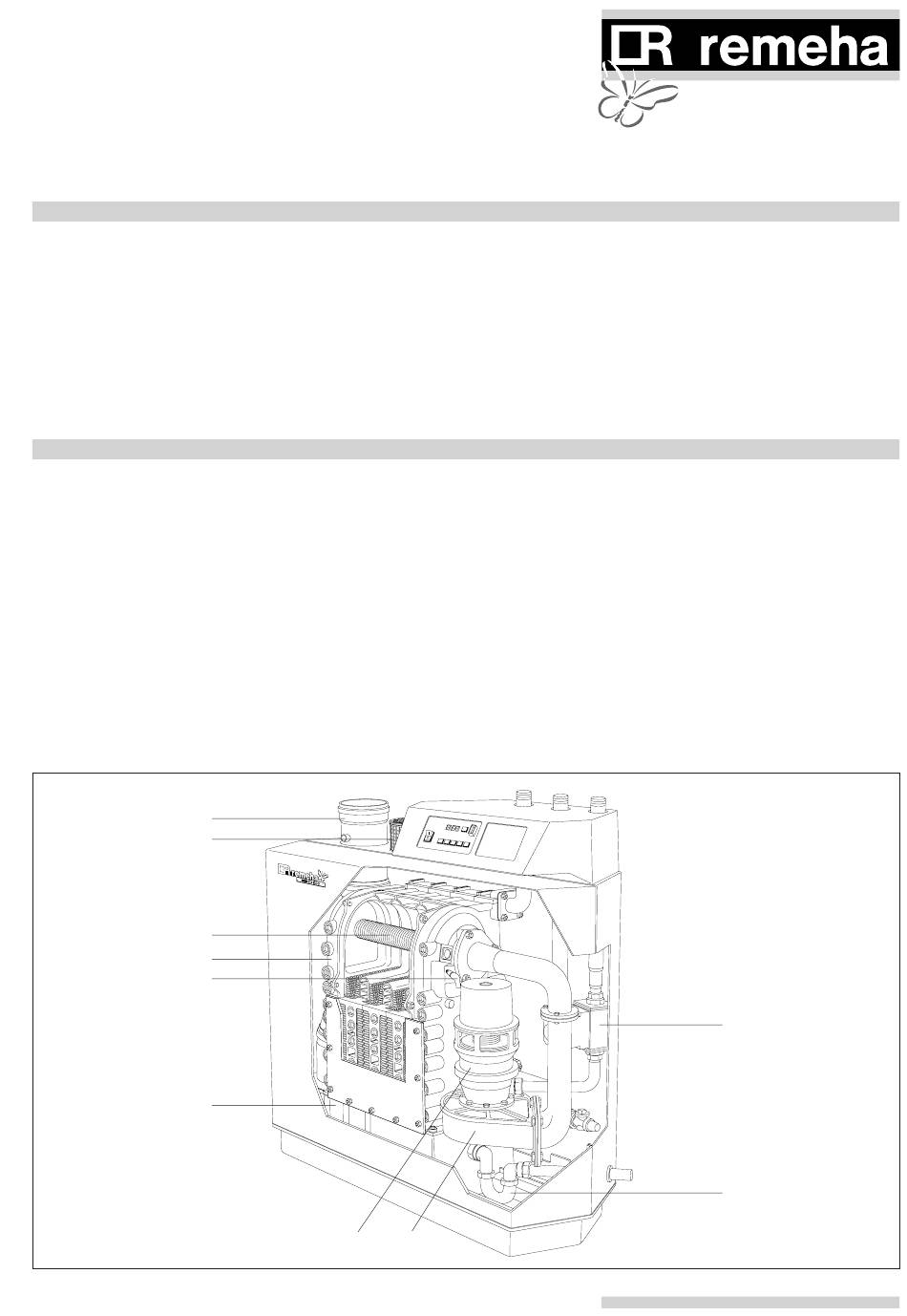

Fig. 01
Coupe Remeha Gas 210 ECO
Etudiez donc attentivement ces consignes avant la mise
en service de la chaudière, familiarisez-vous avec son
fonctionnement et ses commandes, observez rigoureu-
sement nos instructions.
Nota: En tant qu'utilisateur, vous ne devez en aucune
manière modifier vous-même quoi que ce soit sur la
chaudière ou l'installation.
chaleur en fonte d'aluminium silicium (7) et réchauffant
l'eau du circuit de chauffage. A une température de retour
inférieure à 55°C environ, les gaz de combustion se
refroidissent à une température inférieure à la tempéra-
ture de rosée, provoquant ainsi la condensation de la
vapeur d'eau contenue dans les fumées en partie basse
de l'échangeur de chaleur. La chaleur dégagée par ce
processus de condensation (chaleur latente ou chaleur de
condensation) est transmise à l'eau de chauffage. L'eau
de condensation est évacuée via le siphon (8) en partie
inférieure de l'échangeur de chaleur. Le parcours des
fumées s'inverse dans le bac de récupération des con-
densats (9) et sont évacuées par le conduit d'évacuation
des fumées (10).
2
1
4
8
