Guide de l'utilisateur

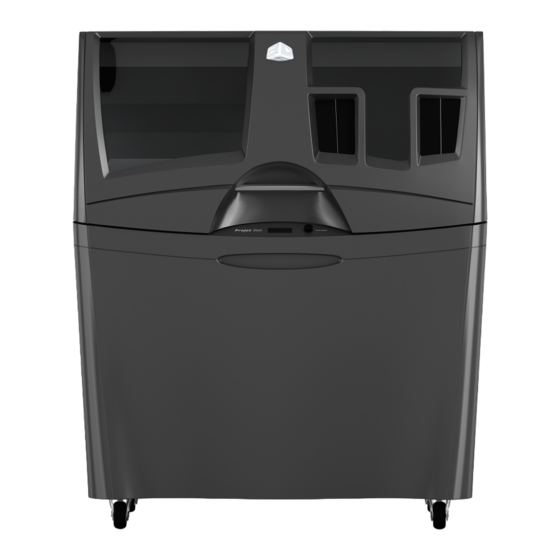

ProJet x60 series

ProJet 160, 260C, 260Plus, 360, 460Plus

User Guide

Rév. B

http://infocenter.3dsystems.com/projetcjpx60/

1/116

Sommaire des Matières pour 3D Systems ProJet 60 Serie

Page 1 à des ns de formation et d'analyse. Ces informations ne doivent pas être copiées ou incorporées à des programmes, livres, bases de données à des ns commerciales, ou dans un logiciel de quelque type que ce soit sans l'accord de 3D Systems, Inc. ...
Page 2 8/11/22, 1:55 PM Guide de l’utilisateur 3D Sprint™ System Software Copyright © 2017 3D Systems, Inc. Bibliothèque PNG libpng version 1.2.2 Copyright © 1998-2002 Glenn Randers-Pehrson, (version 0.96, copyright © 1996, 1997 Andreas Dilger), (version 0.88, copyright © 1995, 1996 Guy Eric Schalnat, Group 42, Inc.) Bibliothèque de compression d'utilisation générale ZLIB version 1.1.4, copyright ©...
Page 3 8/11/22, 1:55 PM Guide de l’utilisateur sont appropriées aux activités dans lequel il est impliqué, ainsi que de s'assurer qu'il se conforme à ces lois, réglementations ou normes en conditions d'exploitation réelle, et 3D Systems n'assume aucune responsabilité dans ces domaines. EN AUCUN CAS 3D Systems NE SAURAIT ÊTRE TENU RESPONSABLE DES DOMMAGES DE QUELQUE NATURE QUE CE SOIT, NOTAMMENT DES DOMMAGES DIRECT OU INDIRECTS RÉSULTANTS DE L'UTILISATION DE CES INFORMATIONS OU DE LA CONFIANCE POUVANT...
Page 4 8/11/22, 1:55 PM Guide de l’utilisateur Présentation de la gamme ProJet x60 Bienvenue dans le monde passionnant de l'impression 3D avec nos dernières imprimantes 3D, la gamme ProJet® x60. Cette gamme comporte 5 modèles dotés de capacités différentes. Modèle Couleur Nettoyage Volume de fabrication ProJet® 160 Monochrome Unité...
Page 5 8/11/22, 1:55 PM Guide de l’utilisateur Ce manuel vous indiquera comment prendre soin de votre imprimante et présente une introduction à l'impression 3D. En outre, vous trouverez des informations sur l'impression 3D et ses nombreuses applications et techniques sur le site Web 3DS Central, à l'adresse 3dscentral.3dsystems.com.
Page 6 8/11/22, 1:55 PM Guide de l’utilisateur 72” de hauteur (74 cm de largeur × 79 cm de profondeur × 183 cm de hauteur). Capacité de couleurs ; épaisseur de coque de couleur = 0,025” (ProJet® 260C et 260Plus uniquement) ProJet® 360/460 Plus : Avec capot supérieur fermé : 48” de largeur ×...
Page 7 8/11/22, 1:55 PM Guide de l’utilisateur Températures ambiantes Plage de température maximale : 50 à 85 °F (10 à 29,4 °C) Plage de température recommandée : 55 à 80 °F (12,7 à 26,6 °C) Humidité relative ambiante Plage d'humidité relative maximale : 15 à 70 %, sans condensation Plage d'humidité relative recommandée : 20 à 60 %, sans condensation (Risques de performances d'impression sous-optimales dans...
Page 8 8/11/22, 1:55 PM Guide de l’utilisateur Résolution (max.) Résolution d'impression de 300 × 450 ppp ProJet® 160/260C/260 Plus: Taille d'élément minimale de 0,016” (0,41 mm) Reproduction des couleurs ProJet® 260C: Reproduit 64 couleurs uniques ProJect® 260Plus/460 Plus: Couleurs complètes CMJ Niveaux de bruit Pendant l'impression = 57 dB Vidage du trop-plein = 66 dB Aspiration - Capot ouvert = 86 dB ProJet®...
Page 9 8/11/22, 1:55 PM Guide de l’utilisateur Tête d'impression Tous les modèles : HP11 clear ProJet® 260C/260 Plus /460 Plus: HP57 tricolor Système de déchets liquides Bac à déchets absorbant jetable - aucun liquide à déverser Con guration requise pour l'ordinateur/le système Imprimantes couleur (ProJet® 260C, 260 Plus et 460 Plus ) Système recommandé : Système d'exploitation : les systèmes d'exploitation de l'ordinateur recommandés sont...
Page 10 Install 3D SPRINT™ 3D SPRINT™ is the 3D Systems’ software application used for preparing CAD models to be printed on an CJP printer. It is installed on a standalone computer which is provided by the customer. Double-click the 3D SPRINT™ icon on your computer/laptop, or select it from your list of available programs loaded on your computer.
Page 11 8/11/22, 1:55 PM Guide de l’utilisateur Pour démarrer, le logiciel 3DPrint prend un chier de conception en trois dimensions (3DPrint est compatible avec la plupart des chiers de logiciels de modélisation 3D) et le convertit en coupes, ou couches, d'une épaisseur comprise entre 0,0035" et 0,004" (0,089 et 0,102 mm).
Page 12 8/11/22, 1:55 PM Guide de l’utilisateur Lorsque l'impression de la pièce est terminée, l'utilisateur vide le lit de fabrication pour retirer la plus grande partie du matériau de base en excès autour de la pièce et sur celle-ci, en l'aspirant avec le système d'aspiration intégré. Ce « nettoyage grossier » renvoie le matériau de base vers le dispositif d'alimentation pour qu'il soit réutilisé.
Page 13 8/11/22, 1:55 PM Guide de l’utilisateur Lit de fabrication : zone située à l'avant du dispositif d'alimentation, où la pièce est imprimée. La plate-forme du lit de fabrication peut être élevée ou abaissée en utilisant la commande appropriée sur le menu LCD de l'imprimante. Avant chaque fabrication, l'imprimante remplit le lit de fabrication avec du matériau de base VisiJet PXL, puis étend une ne couche de matériau de base a n de garantir l'obtention d'une surface du lit de fabrication parfaitement lisse.
Page 14 8/11/22, 1:55 PM Guide de l’utilisateur faciliter le déplacement des pièces délicates vers l'unité de recyclage du matériau de base (ProJet160/260C uniquement). Broches à ressort : broches de contact dorées pour les contacts de la tête d'impression. Nettoyez les broches à ressort avec un tampon imbibé d'alcool chaque fois que vous retirez, nettoyez ou remplacez une tête d'impression.
Page 15 8/11/22, 1:55 PM Guide de l’utilisateur Extérieur du système fr.infocenter.3dsystems.com/projetcjpx60/print/book/export/html/321 15/116...
Page 16 8/11/22, 1:55 PM Guide de l’utilisateur fr.infocenter.3dsystems.com/projetcjpx60/print/book/export/html/321 16/116...
