8.

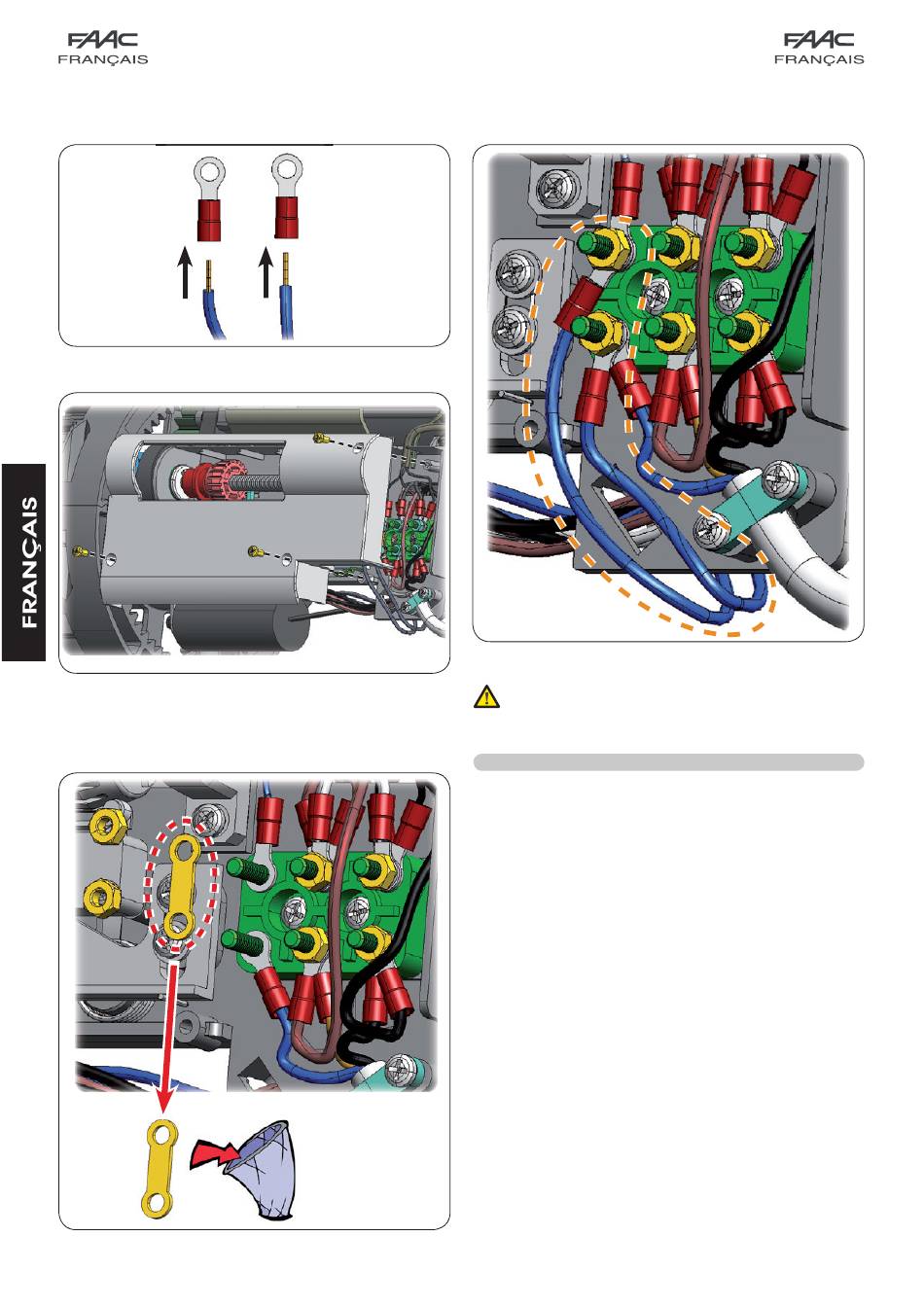

Introduire et fixer les cosses des câbles en provenance du
micro-interrupteur dans les boucles fournies d'après la Fig. 9;
9.
Ouvrir le couvercle du groupe de fin de course en dévissant les trois
vis indiquées dans la Fig. 10;
10.
Sur le bornier principal, enlever définitivement le pont métallique sur
la ligne du neutre du moteur, d'après la Fig. 11. Ce pont est en effet
réalisé par le contact du micro-interrupteur du groupe anti-chute;
11.
Connecter les deux câbles en provenance du groupe antichute sur le
bornier sur la ligne du neutre interrompue précédemment (Fig. 12);
Fig. 9
Fig. 12
Fig. 10
12.
Refermer le groupe de fin de course avec son couvercle.
S'assurer que les câbles du micro-interrupteur antichute tout le
long du parcours N'entrent PAS en contact avec les organes en
mouvement (ex. couronne de transmission, rideau, etc...).
4
AVERTISSEMENTS pour l'utilisateur
1.
ATTENTION! Le dispositif antichute est certifié pour UNE SEULE
INTERVENTION après laquelle UNE OPÉRATION D'ENTRETIEN DE LA
PART DU PERSONNEL QUALIFIÉ EST NÉCESSAIRE pour remplacer le
dispositif et vérifier le parfait état et la sécurité de l'ensemble
structure/automatisme.
2.
En cas d'intervention du dispositif, le client/utilisateur du dispositif
n'actionne en aucun cas le rideau ni ne traverse le passage
AVANT l'intervention d'un technicien autorisé et l'achèvement des
éventuelles opérations de rétablissement du système.
3.
Éloigner de la portée des enfants les radiocommandes ou tout autre
générateur d'impulsions, pour éviter tout actionnement involontaire
de l'automatisme.
4.
Interdire aux enfants ou aux tiers de stationner près du produit durant
le fonctionnement.
5.
Le transit n'est permis que lorsque l'automatisme est immobile.
6.
L'Usager qui utilise l'installation doit éviter toute tentative de
réparation ou d'intervention directe et s'adresser uniquement à un
personnel qualifié.
7.
Entretien: procéder tous les six mois au moins à la vérification
fonctionnelle de l'installation, en faisant particulièrement attention
à l'efficience des dispositifs de sécurité (y compris, lorsqu'elle est
prévue, la force de poussée de l'opérateur) et de déverrouillage.
Fig. 11
4
