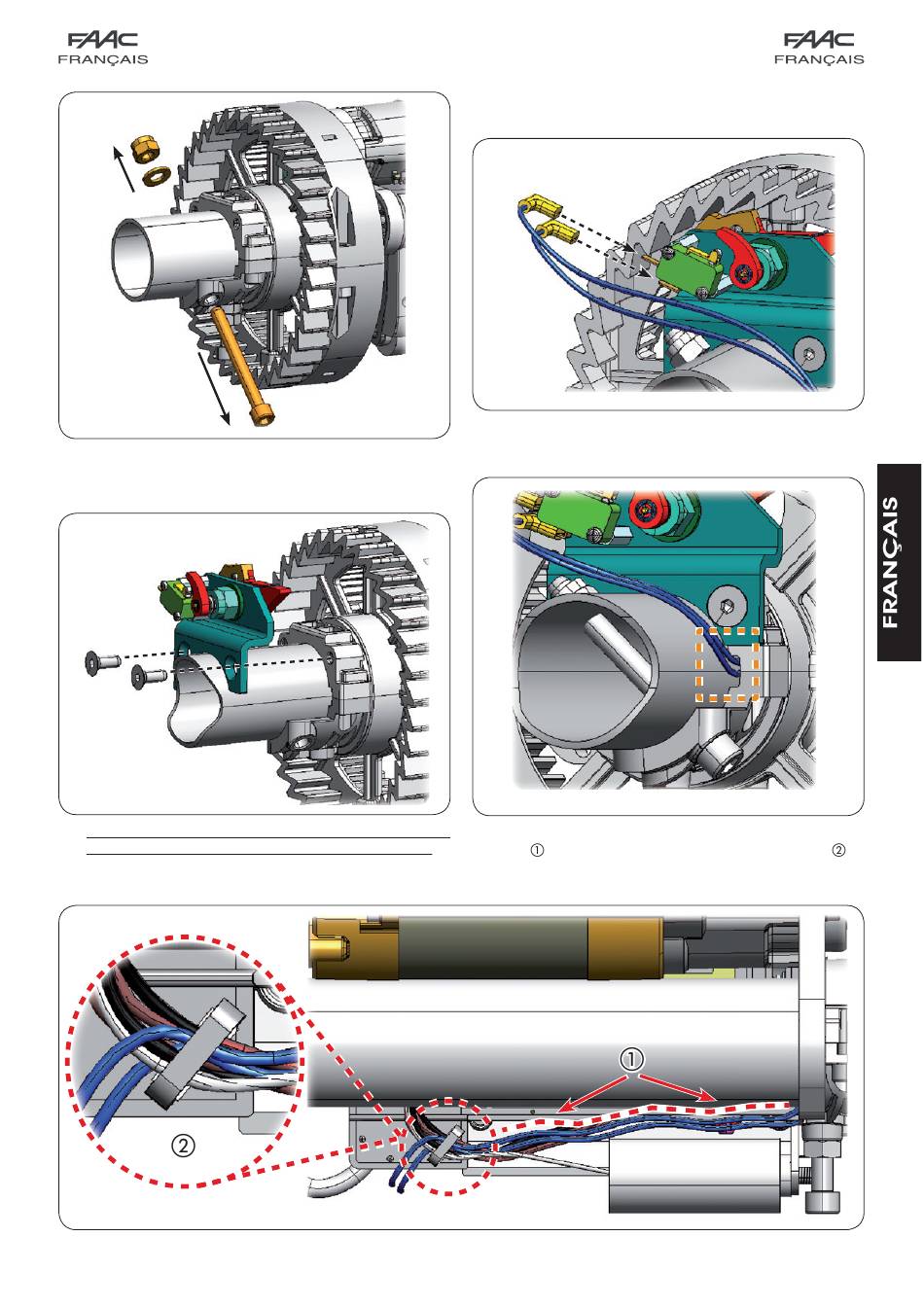

Fig. 4
3.
Placer le groupe antichute dans son logement (d'après la Fig. 5)
en le serrant sur le corps de l'opérateur avec les deux vis à tête
fraisée.
Fig. 5
4.
Introduire de nouveau la vis de fixation de l'opérateur et la serrer
avec la rondelle et l'écrou spécifiques contre l'arbre du rideau;
Fig. 8
5.
Connecter les câbles fournis au micro-interrupteur du groupe
antichute d'après la Fig. 6;
Fig. 6
6.
Introduire les câbles à l'intérieur de la double paroi située entre la
bride du moteur et l'arbre du rideau d'après la Fig. 7;
Fig. 7
7.
Étendre les câbles sur toute la longueur de l'opérateur d'après la Fig.
8 réf.
Vue Postérieure de l'Installation
3
, en les faisant passer dans la boucle spécifique réf
;
