DISPOSITIF ANTICHUTE POUR AUTOMATISME R180 / R280
Ces instructions sont valables pour les automatismes suivants:
R 180 - R 280
Le mécanisme antichute est un dispositif de sécurité et peut être installé
de façon spécifique sur les automatismes R180 et R280, garantissant la
sécurité antichute des portes à enroulement à grille.
LE DISPOSITIF ANTICHUTE EST CERTIFIÉ POUR UNE SEULE
INTERVENTION. REMPLACER LE DISPOSITIF ANTICHUTE
APRÈS L'INTERVENTION.
L'INTERVENTION DU DISPOSITIF ANTICHUTE EST LE
SIGNE D'UNE RUPTURE DES ORGANES D'ÉQUILIBRAGE.
IL FAUT DONC REMPLACER CES ORGANES AVEC
TOUTES LES PIÈCES ENDOMMAGÉES DU RIDEAU ET DE
L'AUTOMATISME AVANT DE REMETTRE CE DERNIER EN
FONCTION.
1
VÉRIFICATIONS PRÉLIMINAIRES
Avant de procéder à l'installation du dispositif, vérifier que la structure
du rideau permet l'automatisation et que ses caractéristiques sont
conformes à celles qui figurent dans les caractéristiques techniques du
dispositif et de l'opérateur. Vérifier en outre que le rideau est correctement
équilibré.
2

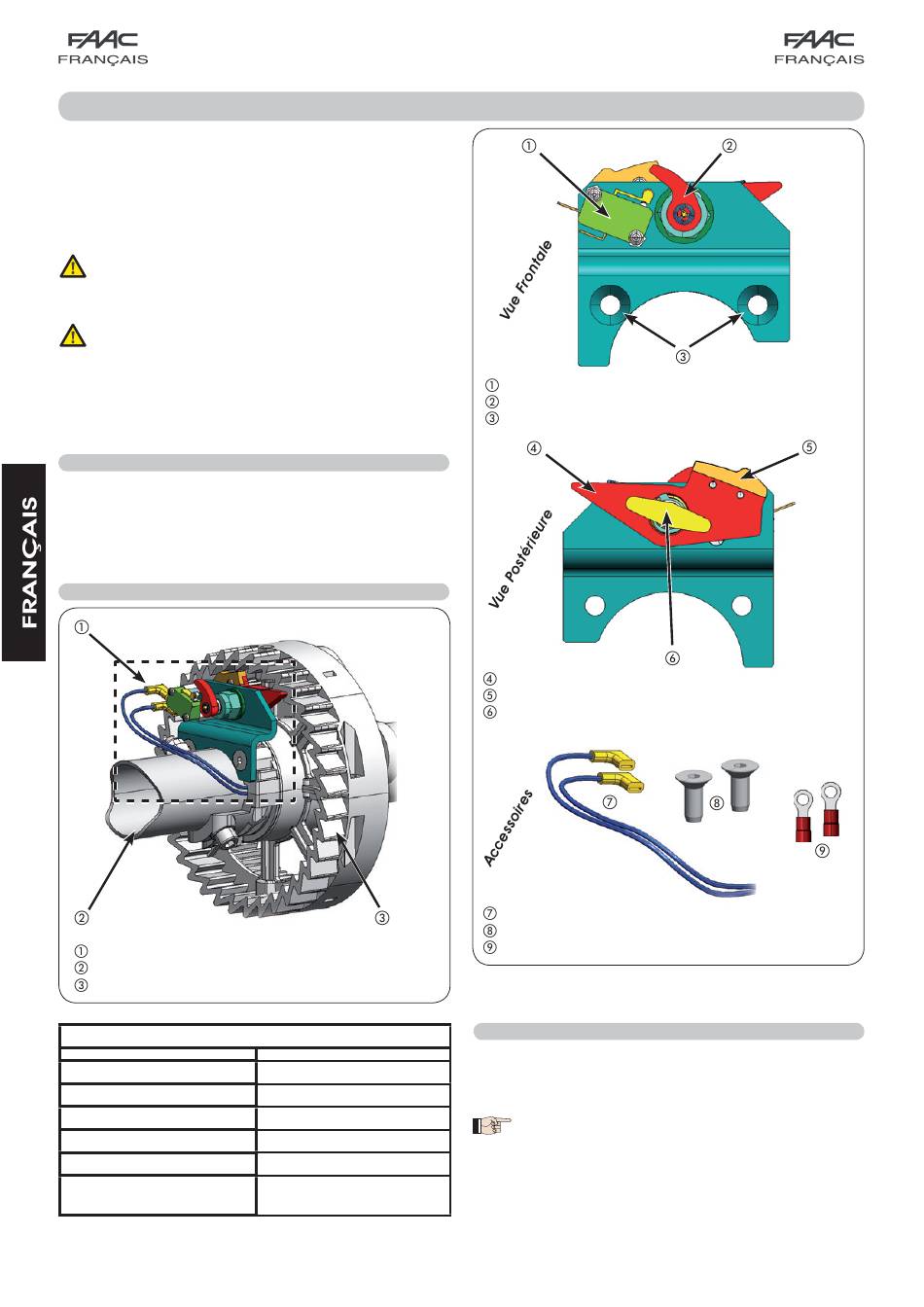

DESCRIPTION
Groupe antichute
Arbre rideau à enroulement
Denture pour dispositif antichute
On énumère ci-après les principales caractéristiques techniques:
Caractéristiques Techniques
Poids maxi rideau
Poids min. rideau
Type de contact
Tension d'utilisation de contact
Température d'utilisation
Couple Maxi Impulsive transmis
à l' arbre rideau
Fig. 1
250 Kg
90 Kg
NC
115 ÷ 230 V ~ (+6% -10%)
-20°C ÷ +55°C
1450 Nm
avec 250 Kg rideau
Micro-interrupteur STOP
Actionneur Micro-interrupteur
Trous de fixation Groupe antichute
Compensateur antichute en acier
Pain antiusure compensateur
Tige d'envoi
Câbles de connexion Neutre-Micro
Vis de fixation tête à clé hexagonale de 5 mm
Boucles de connexion des câbles sur le bornier
3
INSTALLATION DU DISPOSITIF
Les opérations d'installation du dispositif antichute sont énumérées aux
points suivants:
1.
Dérouler complètement le rideau de manière à accéder au
moteur;
Lorsque cela est nécessaire, libérer le rideau de la couronne de
rotation de l'opérateur pour obtenir un espace de manœuvre
plus vaste, s'assurer qu'on n'actionne pas la couronne de
rotation durant les phases d'installation pour ne pas altérer
les positions des fins de course.
2.
Enlever et conserver la vis de fixation, l'écrou et la rondelle du groupe
moteur, d'après la Fig. 4;
2
Fig. 2
