4
Visualisations et sélecteur de mode

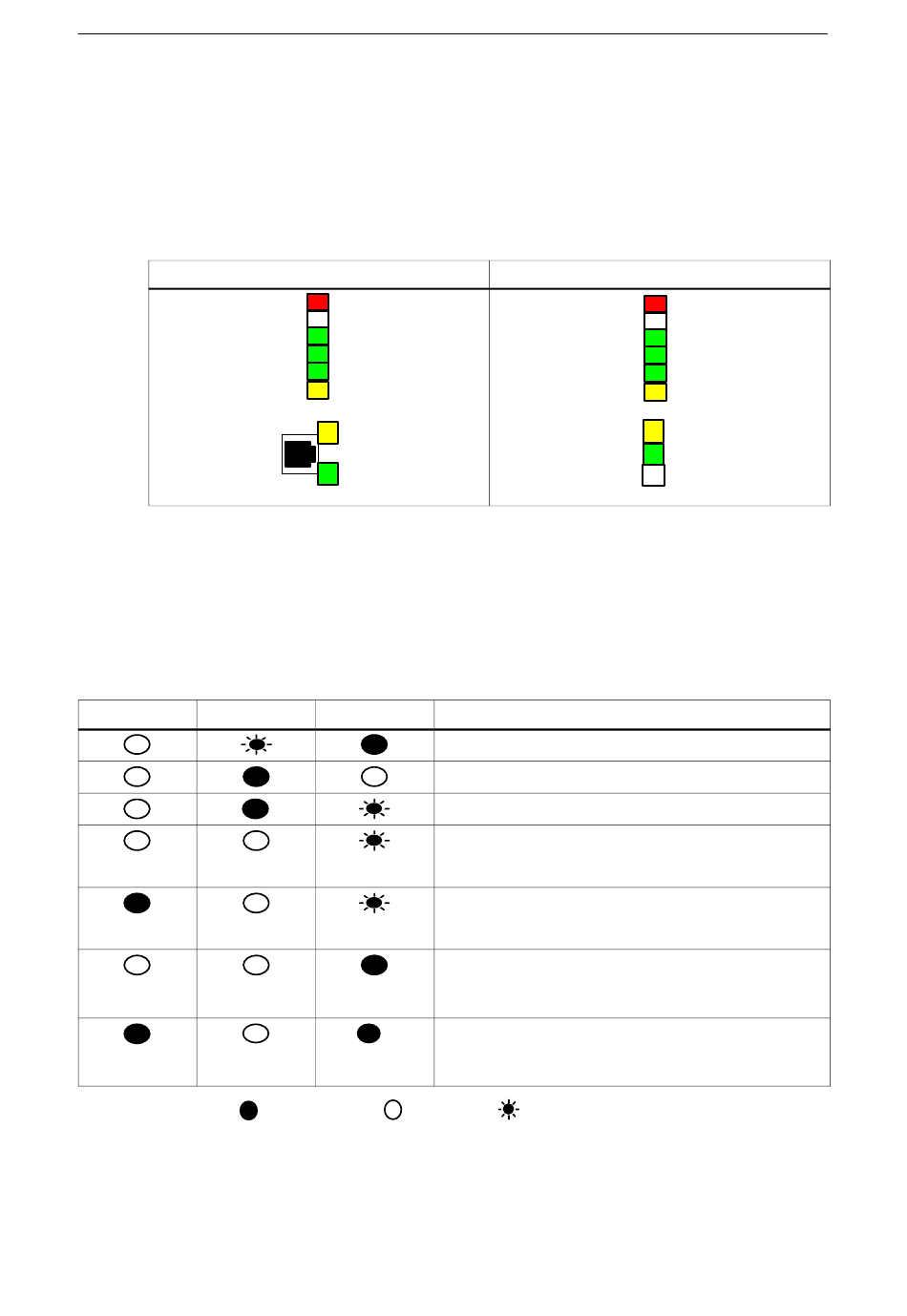

L'affichage en face avant comprenant 5 LED de signalisation de l'état de fonctionnement est
complété par 2 LED (situées sur le CP 343–1 à côté du connecteur RJ–45, recouvertes par
le volet) pour l'indication de l'état de communication.
Face avant :
Connecteur RJ–45 :
LED témoins de l'état de fonctionnement
Les LED témoins se trouvant en face avant visualisent l'état de fonctionnement selon le
schéma ci–dessous :
Tableau 4-1
SF (rouge)
RUN(verte)
Légende :
CP 343–1 / CP 343–1EX20 pour Industriel Ethernet / Manuel Partie B2 –
Edition 2/2003
C79000–G8977–C158–05
CP 343–1
SF
LINK
RX/TX
RUN
STOP
FAST
FD
STOP(jaune)
Démarrage (STOP–>RUN)
En fonctionnement (RUN)
Arrêt (RUN–>STOP)
Prêt au chargement du microprogramme (le mode est
actif pendant 10 secondes après mise sous tension en
position de commutateur STOP)
Attente de mise à jour du microprogramme (version
actuelle du microprogramme sur CP incomplète ou
version erronée)
Arrêté (STOP)
A l'état STOP, la configuration et le diagnostic du CP
restent possibles.
Arrêté (STOP) avec erreur
Dans cet état, les fonctions PG sur la CPU ou sur les
modules intelligents dans le châssis restent possibles.
allumée
éteinte
Visualisations et sélecteur de mode
CP 343–1 – 1EX20
Face avant :
sous le volet en
face avant :
Etat de fonctionnement du CP
clignotante (0,5 Hz)
SF
LINK
RX/TX
RUN
STOP
FAST
FD
B1–11
