  • Page 2 ___________________ Avantpropos ___________________ Guide de la documentation ___________________ SIMATIC Présentation du produit ___________________ Raccordement S7-1500/ET 200MP Module technologique Configuration/Plage ___________________ d'adresses TM Count 2x24V (6ES7550‑1AA00‑0AB0) Alarmes/messages de ___________________ diagnostic Manuel ___________________ Caractéristiques techniques ___________________ Dessin coté Enregistrement de ___________________ paramètres 06/2018 A5E31870372-AB...
  • Page 3 Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.
  • Page 4 Pour garantir la sécurité des installations, systèmes, machines et réseaux contre les cybermenaces, il est nécessaire d’implémenter (et de préserver) un concept de sécurité industrielle global et moderne. Les produits et solutions de Siemens ne constituent qu’une partie d’un tel concept.
  • Page 5 Pour des raisons juridiques, nous sommes tenus de publier les conditions de licence et les informations suivantes sur le Copyright dans leur version originale. Pour plus de détails à ce sujet, consultez les informations sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109740777). Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 6 Sommaire Avantpropos............................3 Guide de la documentation ........................7 Présentation du produit ......................... 12 Propriétés ..........................12 Fonctions ..........................15 2.2.1 Détection de signaux de comptage ..................15 2.2.2 Calcul de la valeur de mesure ....................17 2.2.3 Commutation des sorties aux valeurs de comparaison ............17 2.2.4 Détection de position pour Motion Control................
  • Page 7 Sommaire Alarmes/messages de diagnostic ......................56 Signalisations d'état et de défaut ................... 56 Messages de diagnostic ......................59 Alarmes de processus ......................63 Caractéristiques techniques ........................65 Dessin coté ............................73 Enregistrement de paramètres ......................75 Paramétrage et structure de l'enregistrement de paramètres ..........75 Erreur de validation de paramètre ..................
  • Page 8 Le manuel système et le guide de mise en route décrivent en détail la configuration, le montage, le câblage et la mise en service des systèmes SIMATIC S7-1500 et ET 200MP. L'aide en ligne de STEP 7 vous assiste dans la configuration et la programmation.
  • Page 9 Informations globales Vous trouverez dans les descriptions fonctionnelles des descriptions détaillées sur des thèmes transversaux relatifs aux systèmes SIMATIC S7-1500 et ET 200MP, p. ex. diagnostic, communication, Motion Control, serveur Web, OPC UA. Vous pouvez télécharger gratuitement la documentation sur Internet (http://w3.siemens.com/mcms/industrial-automation-systems-simatic/en/manual-...
  • Page 10 Vous pouvez exporter le manuel sous forme de fichier PDF ou dans un format similaire. Vous trouverez "mySupport" - Documentation sur Internet (http://support.industry.siemens.com/My/ww/fr/documentation). "mySupport" - Données CAx Le volet Données CAx dans "mySupport" vous permet d'accéder aux données produit actuelles pour votre système CAx ou CAe.
  • Page 11 Vous trouverez l'utilitaire SIMATIC Selection Tool sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/98161300). PRONETA Avec SIEMENS PRONETA (analyse réseau PROFINET), vous analysez le réseau de l'installation dans le cadre de la mise en service. PRONETA dispose de deux fonctions centrales : ● La vue d'ensemble de la topologie scanne automatiquement PROFINET et tous les composants raccordés.
  • Page 12 Guide de la documentation SINETPLAN SINETPLAN, le planificateur de réseau de Siemens, vous assiste lorsque vous planifiez des installations et des réseaux d'automatisation sur la base de PROFINET. Dès la phase de planification, cet outil facilite le dimensionnement professionnel et prévisionnel de votre installation PROFINET.

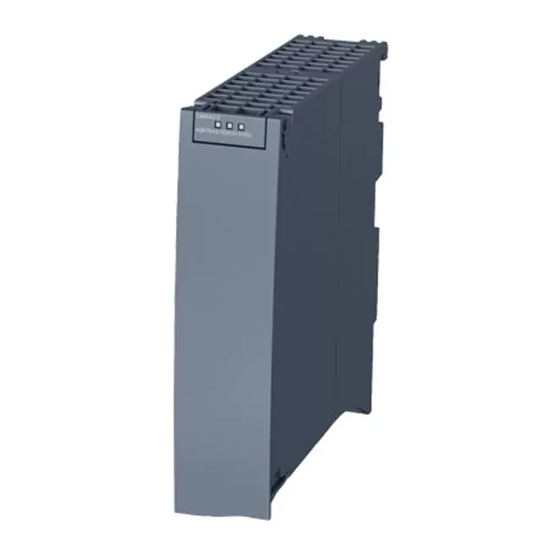

  • Page 13 Présentation du produit Propriétés Numéro d'article 6ES7550-1AA00-0AB0 Version du firmware Le présent manuel décrit les caractéristiques de la version de firmware V1.3 du module. Vue du module Figure 2-1 Vue du module TM Count 2x24V Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 14 Présentation du produit 2.1 Propriétés Propriétés Le module technologique TM Count 2x24V a les caractéristiques suivantes : ● Caractéristiques techniques – Deux voies – Interfaces : signaux de capteur 24 V A, B et N de codeurs et capteurs à commutation P, M ou de type push-pull.
  • Page 15 Le composant suivant doit être commandé séparément : ● Connecteur frontal avec cavaliers et serre-câbles Pour plus d'informations sur le connecteur frontal, voir le manuel système Système d'automatisation S7-1500 / ET 200MP (http://support.automation.siemens.com/WW/view/fr/59191792), chapitre Accessoires. Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 16 Présentation du produit 2.2 Fonctions Fonctions 2.2.1 Détection de signaux de comptage Le comptage consiste à acquérir et totaliser des événements. Le compteur du module technologique acquiert des signaux de capteur et des impulsions et les évalue de manière appropriée. Le sens de comptage peut être prédéfini par des signaux de capteur ou d'impulsion appropriés ou par le biais du programme utilisateur.
  • Page 17 Présentation du produit 2.2 Fonctions Palpeur de mesure Si vous utilisez la détection de position pour Motion Control (Page 18), vous pouvez vous servir de l'objet technologique "Palpeur de mesure" pour exécuter une fonction de palpeur de mesure avec une entrée TOR matérielle. Alarmes de processus Le module technologique peut déclencher une alarme de processus dans la CPU, entre autres lorsque surgit un événement de comparaison, en cas de dépassement haut ou bas,...
  • Page 18 Présentation du produit 2.2 Fonctions 2.2.2 Calcul de la valeur de mesure Les fonctions de mesure haute précision suivantes sont disponibles (précision jusqu'à 100 ppm) : ● Mesure de fréquence en hertz ● Mesure de durée de période en secondes ●...
  • Page 19 Informations complémentaires Vous trouverez une description détaillée de l'utilisation de Motion Control et de sa configuration dans : ● la description fonctionnelle S7-1500 Motion Control téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/59381279) ● la description fonctionnelle S7-1500T Motion Control téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109481326) 2.2.5...
  • Page 20 Présentation du produit 2.2 Fonctions Filtre d'entrée Pour la réjection des parasites, vous pouvez paramétrer un filtre d'entrée respectivement pour les entrées de codeur 24 V et les entrées TOR. Mode isochrone Le module technologique prend en charge la fonction système "Mode isochrone". Cette fonction permet de détecter les valeurs de comptage et de mesure dans une cadence système fixe.
  • Page 21 Pour plus d'informations sur le câblage du connecteur frontal, la pose du blindage, etc., voir le manuel système Système d'automatisation S7-1500 / ET 200MP (http://support.automation.siemens.com/WW/view/fr/59191792), chapitre Raccordement. Tension d'alimentation L+/M Vous raccordez la tension d'alimentation aux bornes L+ (41/42) et M (43/44). Un circuit de protection interne protège le module technologique contre une inversion de polarité...
  • Page 22 Raccordement 3.1 Brochage et schéma de principe Entrées TOR DI0, DI1 et DI2 Ces entrées TOR servent à la commande par validation, à la synchronisation et à la fonction de Capture. Il n'y a pas de séparation galvanique entre les entrées TOR des deux voies de comptage. Retard à...
  • Page 23 Raccordement 3.1 Brochage et schéma de principe ● Générateur d'impulsions avec signal de sens : Le signal de comptage se raccorde à la borne A. Le signal de sens se raccorde à la borne B. Le décomptage est activé en cas de niveau haut du signal de sens. La borne N reste non connectée.
  • Page 24 Raccordement 3.1 Brochage et schéma de principe Brochage pour le connecteur frontal Le tableau suivant montre le brochage du connecteur frontal. Tableau 3- 1 Brochage du connecteur frontal Nom de signal Désignation Codeur incrémental 24 V Générateur d'impulsions 24 V avec sans avec signal de...
  • Page 25 Raccordement 3.1 Brochage et schéma de principe Schéma de principe Les blindages des lignes entre capteur et module technologique doivent être mis à la terre non seulement par la connexion des blindages du connecteur frontal (colliers et bornes de blindage), mais aussi par le capteur. La figure suivante montre le schéma de principe du module technologique avec deux codeurs incrémentaux raccordés.
  • Page 26 Configuration/Plage d'adresses Fonctionnement avec l'objet technologique "Comptage et mesure" 4.1.1 Configuration Introduction La configuration et le paramétrage du module technologique se font avec STEP 7 (TIA Portal). La commande et le contrôle des fonctions du module technologique s'effectuent à l'aide de l'objet technologique.
  • Page 27 HSP0256. Les packs HSP (Hardware Support Packages) sont disponibles en téléchargement sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/72341852). Vous pouvez également accéder à ce téléchargement par la barre des menus de STEP 7 (TIA Portal) : "Outils > Support Packages > Charger à partir d'Internet".
  • Page 28 Ajouter nouvel objet > Comptage et mesure" dans le navigateur de projet. Vous trouverez des informations sur la configuration avec l'objet technologique dans la description fonctionnelle Comptage, mesure et détection de position (http://support.automation.siemens.com/WW/view/fr/59709820). 4. Ouvrez la configuration de l'objet technologique High_Speed_Counter avec le bouton par exemple, dans l'instruction pour l'objet technologique.
  • Page 29 Configuration/Plage d'adresses 4.1 Fonctionnement avec l'objet technologique "Comptage et mesure" Paramètres du module TM Count 2x24V Les paramétrages suivants sont possibles dans la configuration matérielle : Tableau 4- 2 Paramètres configurables et leur valeur par défaut Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action...
  • Page 30 Configuration/Plage d'adresses 4.1 Fonctionnement avec l'objet technologique "Comptage et mesure" Les paramétrages suivants sont possibles dans l'objet technologique : Tableau 4- 3 Paramètres configurables et leur valeur par défaut Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) Type de signal...
  • Page 31 Configuration/Plage d'adresses 4.1 Fonctionnement avec l'objet technologique "Comptage et mesure" Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) Limite supérieure de comp- -2147483648...2147483647 2147483647 Voie tage Valeur initiale -2147483648...2147483647 Voie Limite inférieure de comp- -2147483648...2147483647 -2147483648 Voie...
  • Page 32 Configuration/Plage d'adresses 4.1 Fonctionnement avec l'objet technologique "Comptage et mesure" Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) Réaction de la valeur de Poursuivre le Voie Poursuivre le comptage • comptage après Capture comptage Mettre à...
  • Page 33 Voie Explication des paramètres Vous trouverez une description détaillée des paramètres dans la description fonctionnelle Comptage, mesure et détection de position téléchargeable sur Internet (http://support.automation.siemens.com/WW/view/fr/59709820), aux chapitres Paramètres de base et Configurer High_Speed_Counter. 4.1.4 Plage d'adresses Plage d'adresses du module technologique Tableau 4- 4 Étendue des adresses d'entrée et de sortie du module TM Count 2x24V en cas de fonc-...
  • Page 34 Vous trouverez une description détaillée de l'isochronisme dans : ● la description fonctionnelle Isochronisme (à partir de STEP 7 (TIA Portal) V15.1) téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109755401) ● la description fonctionnelle PROFINET avec STEP 7 téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/49948856). Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0)
  • Page 35 Vous trouverez une description détaillée de l'utilisation de Motion Control et de sa configuration dans : ● la description fonctionnelle S7-1500 Motion Control téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/59381279) ● la description fonctionnelle S7-1500T Motion Control téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109481326) ● le système d'information de STEP 7 (TIA Portal) sous "Mise en œuvre des fonctions technologiques >...
  • Page 36 HSP0256. Les packs HSP (Hardware Support Packages) sont disponibles en téléchargement sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/72341852). Vous pouvez également accéder à ce téléchargement par la barre des menus de STEP 7 (TIA Portal) : "Outils > Support Packages > Charger à partir d'Internet".
  • Page 37 Configuration/Plage d'adresses 4.2 Détection de position pour l'objet technologique "Motion Control" Paramètres du module TM Count 2x24V Les paramétrages suivants sont possibles : Tableau 4- 5 Paramètres configurables et leur valeur par défaut Paramètre Plage de valeurs Par défaut Champ d'action HSP pour STEP 7 (TIA Portal) Type de signal...
  • Page 38 • Explication des paramètres Vous trouverez une description détaillée des paramètres dans la description fonctionnelle Comptage, mesure et détection de position téléchargeable sur Internet (http://support.automation.siemens.com/WW/view/fr/59709820), au chapitre Paramètres du module (détection de position pour Motion Control). 4.2.3 Plage d'adresses Plage d'adresses du module technologique Tableau 4- 6 Étendue des adresses d'entrée et de sortie du module TM Count 2x24V pour la détec-...
  • Page 39 Vous trouverez une description détaillée de l'isochronisme dans : ● la description fonctionnelle Isochronisme (à partir de STEP 7 (TIA Portal) V15.1) téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109755401) ● la description fonctionnelle PROFINET avec STEP 7 téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/49948856). Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0)
  • Page 40 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Mode manuel (sans objet technologique) 4.3.1 Configuration Introduction La configuration et le paramétrage du module technologique se font avec le logiciel de configuration. La commande et le contrôle des fonctions du module technologique s'effectuent par le programme utilisateur au moyen de l'interface de commande et de compte rendu.
  • Page 41 HSP0256. Les packs HSP (Hardware Support Packages) sont disponibles en téléchargement sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/72341852). Vous pouvez également accéder à ce téléchargement par la barre des menus de STEP 7 (TIA Portal) : "Outils > Support Packages > Charger à partir d'Internet".
  • Page 42 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) 4.3.2 Réaction à un arrêt de la CPU Vous définissez la réaction du module technologique en cas d'arrêt de la CPU voie par voie dans les paramètres de base de la configuration d'appareil. Tableau 4- 7 Réaction du module technologique à...
  • Page 43 2. Définissez les paramètres dans la configuration matérielle. Vous trouverez des informations sur les relations de dépendance des paramètres dans la description fonctionnelle Comptage, mesure et détection de position (http://support.automation.siemens.com/WW/view/fr/59709820). Les paramètres portant la mention dans les tableaux suivants ne sont pas paramétrables dans le fichier GSD PROFIBUS.
  • Page 44 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Paramètres du module TM Count 2x24V Les paramétrages suivants sont possibles : Tableau 4- 8 Paramètres configurables et leur valeur par défaut Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) ;...
  • Page 45 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) ; fi- chier GSD Alarme de processus : Pas- Désactivé Voie Désactivé • sage à zéro Activé...
  • Page 46 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) ; fi- chier GSD Réaction en cas de si- Pas de réaction en Voie Pas de réaction en cas de •...
  • Page 47 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Paramètre Plage de valeurs Par défaut Reparamé- Champ d'action trage en HSP pour STEP 7 (TIA Portal) ; fi- chier GSD Réaction de la valeur de Poursuivre le comp- Voie Poursuivre le comptage •...
  • Page 48 Explication des paramètres Vous trouverez une description détaillée des paramètres dans la description fonctionnelle Comptage, mesure et détection de position téléchargeable sur Internet (http://support.automation.siemens.com/WW/view/fr/59709820), aux chapitres Paramètres de base et Mode manuel. Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 49 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) 4.3.4 Plage d'adresses Plage d'adresses du module technologique Tableau 4- 9 Étendue des adresses d'entrée et de sortie du module TM Count 2x24V en mode ma- nuel Entrées Sorties Étendue par voie de comptage 16 octets 12 octets Etendue totale...
  • Page 50 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Déca- lage Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 d'octet par rap- port à l'adresse de début Voie 0/1 ↓ ↓ SET_DQ1 SET_DQ0 SW_GATE CAPTURE SYNC_DN...
  • Page 51 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Bit de commande/valeur Explications SET_DIR Ce bit sert à spécifier le sens de comptage pour le type de signal "Impulsion (A)". 0 signifie : comptage • 1 signifie : décomptage • SET_DQ0 Ce bit sert à...
  • Page 52 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) 4.3.5.2 Affectation de l'interface de compte-rendu Le programme utilisateur reçoit les valeurs actuelles et les informations d'état du module technologique via l'interface de compte rendu. Interface de compte-rendu par voie Le tableau ci-dessous montre l’affectation de l'interface de compte rendu : Déca- lage Bit 7...
  • Page 53 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Explications Bit d'information en Explications retour/valeur CAPTURED_VALUE Cette valeur DINT indique la dernière valeur Capture acquise. Les signaux externes suivants peuvent déclencher la fonction de Capture : Front montant ou descendant d'une entrée TOR •...
  • Page 54 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Bit d'information en Explications retour/valeur LD_ERROR Ce bit indique qu'une erreur (mémorisée) est apparue lors du chargement via l'interface de com- mande. Les valeurs chargées ne sont pas acceptées. L'une des conditions suivantes n'est pas remplie si un codeur incrémental ou un générateur d'impulsions est utilisé...
  • Page 55 Configuration/Plage d'adresses 4.3 Mode manuel (sans objet technologique) Bit d'information en Explications retour/valeur STS_DQ1 Ce bit indique l'état de la sortie TOR DQ1. STS_GATE Ce bit indique l'état de la validation interne lors de l'utilisation d'un codeur incrémental ou d'un gé- nérateur d'impulsions.
  • Page 56 Vous trouverez une description détaillée de l'isochronisme dans : ● la description fonctionnelle Isochronisme (à partir de STEP 7 (TIA Portal) V15.1) téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109755401) ● la description fonctionnelle PROFINET avec STEP 7 téléchargeable sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/49948856). Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0)
  • Page 57 Alarmes/messages de diagnostic Signalisations d'état et de défaut Afficheurs à LED La figure suivante montre les afficheurs à LED (affichages d'état et de défaut) du TM Count 2x24V. Figure 5-1 Afficheurs à LED du TM Count 2x24V Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 58 Alarmes/messages de diagnostic 5.1 Signalisations d'état et de défaut Signification des afficheurs à LED Les tableaux suivants donnent la signification des affichages d'état et de défaut. Les mesures à prendre pour remédier à chaque problème signalé dans les messages de diagnostic sont décrites au chapitre Messages de diagnostic (Page 59).
  • Page 59 Alarmes/messages de diagnostic 5.1 Signalisations d'état et de défaut LED de voie Les LED CHn.A, CHn.B, CHn.N et DIn.m indiquent le niveau actuel des signaux correspondants. Les LED des sorties TOR DQn.m indiquent l'état prescrit. Les LED UP et DN indiquent le sens logique de l'opération de comptage. La fréquence de clignotement des LED de voie est limitée à...
  • Page 60 Alarmes/messages de diagnostic 5.2 Messages de diagnostic Messages de diagnostic Validation des alarmes de diagnostic Vous validez les alarmes de diagnostic dans les paramètres de base de la configuration d'appareil. Le module technologique peut déclencher les alarmes de diagnostic suivantes : Tableau 5- 5 Alarmes de diagnostic possible Alarme de diagnostic Surveillance...
  • Page 61 "RALRM" (lecture de l'information complémentaire d'alarme), dans le système d'information de STEP 7 et dans la description fonctionnelle Diagnostic (https://support.industry.siemens.com/cs/ww/fr/view/59192926) au chapitre "Diagnostic du système via le programme utilisateur". Si le module est exploité de manière décentralisée avec PROFIBUS DP dans un système ET 200MP, vous pouvez lire des données de diagnostic avec l'instruction RDREC ou...
  • Page 62 Alarmes/messages de diagnostic 5.2 Messages de diagnostic Messages de diagnostic Les diagnostics s'affichent en clair dans STEP 7 (TIA Portal) dans la vue En ligne et Diagnostic. Les codes d'erreur peuvent être évalués à l'aide du programme utilisateur. Les diagnostics suivants peuvent être signalés : Tableau 5- 6 Messages de diagnostic, signification et solution Message de dia- Code...
  • Page 63 Alarmes/messages de diagnostic 5.2 Messages de diagnostic Message de dia- Code Signification Solution gnostic d'er- reur Transition illicite des L'évolution dans le temps des signaux A et Vérifier le câblage du processus • • signaux A/B B du codeur incrémental ne satisfait pas à Vérifier le codeur/capteur •...
  • Page 64 Alarmes/messages de diagnostic 5.3 Alarmes de processus Alarmes de processus Introduction Vous pouvez paramétrer pour le module technologique quels événements devront déclencher une alarme de processus pendant le fonctionnement. Qu'est-ce qu'une alarme de processus ? En fonction de la configuration, le module technologique émet une alarmes de processus pour des événements/des états donnés.
  • Page 65 Alarmes/messages de diagnostic 5.3 Alarmes de processus Vous pouvez activer des événements dans n'importe quelle combinaison pour le déclenchement de l'alarme de processus. Vous trouverez des informations détaillées sur l'événement dans le bloc d'organisation d'alarme de processus avec l'instruction "RALRM" (Lire l'information complémentaire d'alarme) et dans le système d'information de STEP 7.
  • Page 66 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Informations générales Désignation du type de produit TM Count 2x24V Version du firmware V1.3 Mise à jour du firmware possible • Fonction du produit Oui; I&M0 bis I&M3 Données I&M • Ingénierie avec GSD Révision 5 PROFIBUS à...
  • Page 67 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Plage d'adresses Plage d'adresses occupée 16 byte; par voie Entrées • 12 byte; par canal, 4 octets pour Motion Control Sorties • Entrées TOR Nombre d'entrées TOR 6; 3 par voie entrées TOR, paramétrables Caractéristique d'entrée selon CEI 61131, type 3 Fonctions entrées TOR, paramétrables Start/Stop porte •...
  • Page 68 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Sorties TOR Type de sortie TOR Transistor Nombre de sorties TOR 4; 2 par voie sorties TOR, paramétrables Protection contre les courts-circuits Oui; électronique / thermique Seuil de réponse, typ. • Limitation de la tension de coupure inductive à L+ (-33 V) Activation d'une entrée TOR Fonctions sorties TOR, paramétrables...
  • Page 69 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Capteurs Capteurs raccordables Détecteur 2 fils • 1,5 mA – Courant de repos admis (détecteur 2 fils), max. Signaux de capteurs, codeurs incrémental (sans signaux inversés) 24 V Tension d'entrée • 200 kHz Fréquence d'entrée, maxi •...
  • Page 70 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Alarmes/diagnostic/information d'état Alarmes Alarme de diagnostic • Alarme process • Messages de diagnostic Surveillance de la tension d'alimentation • Rupture de fil • Court-circuit • Défaut de passage A/B pour codeur incrémental • Signalisation de diagnostic par LED Oui;...
  • Page 71 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Saisie de position Saisie incrémentale • convient à S7-1500 Motion Control • Fonctions de mesure Temps de mesure, paramétrable • Adaptation dynamique du temps de mesure • Nombre de seuils, paramétrable • Etendue de mesure 0,04 Hz –...
  • Page 72 Caractéristiques techniques Numéro d'article 6ES7550-1AA00-0AB0 Mode décentralisé vers SIMATIC S7-300 vers SIMATIC S7-400 vers SIMATIC S7-1200 vers SIMATIC S7-1500 vers maître standard PROFIBUS vers contrôleur standard PROFINET Dimensions Largeur 35 mm Hauteur 147 mm Profondeur 129 mm Poids Poids approx.
  • Page 73 Caractéristiques techniques Indication de réduction de puissance pour le courant total des sorties Lorsque les sorties TOR du TM Count 2x24V fonctionnent avec des charges inductives, il faut tenir compte d'une réduction de puissance du courant total des charges aux sorties TOR du module technologique.
  • Page 74 Dessin coté Vous trouverez dans cette annexe le dessin coté du module monté sur un profilé support ainsi qu'un dessin coté avec volet frontal ouvert. Vous devez tenir compte des dimensions lors du montage dans les armoires, les salles de commande, etc. Figure A-1 Dessin coté...
  • Page 75 Dessin coté Figure A-2 Dessin coté du module TM Count 2x24V en vue latérale avec volet frontal ouvert Module technologique TM Count 2x24V (6ES7550‑1AA00‑0AB0) Manuel, 06/2018, A5E31870372-AB...
  • Page 76 Enregistrement de paramètres Paramétrage et structure de l'enregistrement de paramètres Vous avez la possibilité de reparamétrer le module par le biais du programme utilisateur à l'état de fonctionnement RUN de la CPU. Les paramètres sont transmis au module par l'enregistrement 128, par exemple avec l'instruction WRREC. Si des erreurs apparaissent lors du transfert ou de la validation des paramètres avec l'instruction WRREC, le module continue à...
  • Page 77 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Tableau B- 1 Enregistrement 128 : modes "Fonctionnement avec objet technologique "Comptage et mesure"", "Mode ma- nuel (sans objet technologique)" Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1...
  • Page 78 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Octet voie 0/1 ↓ 6...7/ Entrées de comptage 54...55 6/54 Type de capteur : Evaluation du signal : Type de signal : : Commutateur P...
  • Page 79 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Octet voie 0/1 ↓ 10...15/ Réaction DQ0/1 58...63 10/58 Définir sortie (DQ1): Définir sortie (DQ0): 0000 : Utilisation par le programme utilisateur...
  • Page 80 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Octet voie 0/1 ↓ 16/64 Réaction DI0 16/64 Réaction de Sélection du front (DI0) : Sélection du Réservé...
  • Page 81 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Octet voie 0/1 ↓ 20...43/ Valeurs 68...91 20...23/ Limite supérieure de comptage : 68...71 DWORD : Plage de valeurs : –2147483648 à...
  • Page 82 Enregistrement de paramètres B.1 Paramétrage et structure de l'enregistrement de paramètres Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Octet voie 0/1 ↓ 45/93 Spécifier la valeur de mesure 45/93 Réservé...
  • Page 83 Enregistrement de paramètres B.2 Erreur de validation de paramètre Erreur de validation de paramètre Si vous effectuez le paramétrage dans STEP 7 (TIA Portal) ou dans STEP 7 , les valeurs de paramètres sont vérifiées avant d'être transférées au module technologique. Cela permet d'éviter des erreurs de paramètres.
  • Page 84 Enregistrement de paramètres B.2 Erreur de validation de paramètre Codes d'erreur Le tableau suivant montre les codes d'erreur spécifiques au module et leur signification pour l'enregistrement de paramètres 128. Tableau B- 2 Codes d'erreur pour la validation de paramètres Code d'erreur dans le para- Signification Solution mètre STATUS (hexadécimal)
  • Page 85 Enregistrement de paramètres B.2 Erreur de validation de paramètre Code d'erreur dans le para- Signification Solution mètre STATUS (hexadécimal) tet 0 tet 1 tet 2 tet 3 Paramètre "Retard à l'entrée" non valide Saisir une valeur valide pour le paramètre. Paramètre "Définir sortie "...
  • Page 86 Enregistrement de paramètres B.2 Erreur de validation de paramètre Code d'erreur dans le para- Signification Solution mètre STATUS (hexadécimal) tet 0 tet 1 tet 2 tet 3 Paramètre "Évaluation du signal" non valide Saisir une valeur valide pour le paramètre. "Entre les valeurs de comparaison 0 et 1"...
