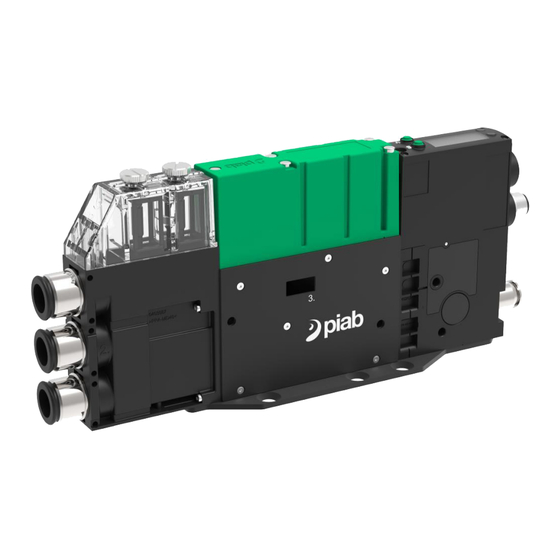

piab piCOMPACT 23 SMART Manuel D'installation
Masquer les pouces
Voir aussi pour piCOMPACT 23 SMART:
- Manuel d'installation (28 pages) ,
- Manuel (42 pages) ,
- Manuel (40 pages)
Manuels Connexes pour piab piCOMPACT 23 SMART
Sommaire des Matières pour piab piCOMPACT 23 SMART
- Page 1 Manuel d’installation Manuel piSAFE piCOMPACT 23 SMART ® ® 2 voies Clapet de sûreté anti-retour pour sys- tèmes centralisés Réf. 0233044 Rev.01, EN, 2021-04 Consignes originales...
- Page 2 Ce manuel est disponible dans les langues suivantes sur piab.com Chinois Anglais Français Allemand Italien Japonais Coréen Polonais Portugais Russe Espagnol Suédois Page 2/24 Page 2/24 piCOMPACT 23 SMART 2 voies Manuel d’installation ®...
- Page 3 Sommaire 1. Présentation du manuel ... . 4 À propos de ce manuel ....4 1.2 Symboles de sécurité utilisés dans le manuel.
- Page 4 également disponible en téléchargement sur www. également disponible en téléchargement sur www. Portez une protection oculaire piab.com dans les 12 langues indiquées à la page piab.com dans les 12 langues indiquées à la page 2. Les instructions originales ont été rédigées en 2.
- Page 5 Présentation du manuel 1.4 Conformité 1.4.1 Conformité des vannes NF et NO 1.4.2 Conformité des vannes bistables Directives européennes, CE Directives européennes, CE Directive Détails de la norme et/ou Directive Détails de la norme et/ou référence de mesure référence de mesure Compatibilité...
- Page 6 Sécurité 2. Sécurité • S’assurer qu’aucun corps étranger ne pénètre dans le port d’échappement en piCOMPACT®23 SMART est destinée à être intégrée raison d’un risque d’éjection d’objets et à une machine ou à être assemblée avec une autre d’endommagement de l’appareil. machine, afin de constituer une machine relevant de •...
- Page 7 Sécurité 2.2.2 Maintenance 2.4 Utilisation inadaptée Avertissement ! • Ne pas utiliser l’appareil s’il est endommagé. L’utilisation irresponsable de l’alimentation • Ne pas utiliser l’appareil pour créer du vide ou en air peut causer des blessures. L’air souffler de l’air à d’autres fins que celles qui comprimé...
- Page 8 SE-18212 DANDERYD SUÈDE 3.1.1 Étiquette d’identification Chaque unité est identifiée par une étiquette avec des informations d’identification. Pour toute communication avec Piab AB ou les centres de service, reportez-vous toujours aux informations figurant sur l’étiquette. 3.2 Aperçu du produit Vue d’ensemble 2 voies Figure 1 Vue d’ensemble 2 voies...
- Page 9 Installation 4. Installation 4.1 Raccordements, 2 voies Figure 2 Raccordements, 2 voies. Rep. Description Taille Air comprimé (alimentation commune) Instantané : Ø6 / Ø1/4’’ / Ø8 (Ø5/16’’) / Ø10 / Ø3/8” Port d’aspiration (1-3 ports) Instantané : Ø10 / Ø3/8’’ / Ø12 / Ø1/2’’ Annelé : Ø12 / Ø1/2’’...
- Page 10 Installation 4.2 Schémas pneumatiques Remarque ! Le filtre et le vacuomètre sont optionnels 4.2.1 NF et NO Aspiration NF et Aspiration NO et contre-soufflage NF contre-soufflage NF • • Sans clapet • • anti-retour • • • • • • • •...
- Page 11 Installation 4.2.2 Contre-soufflage amplifié (ABO) Vide NF Vide NO • • • • Sans clapet anti-retour • • • • • • • • • • • • Avec clapet • • anti-retour • • • • • • • •...
- Page 12 4.2.4 Configuration de broche pour standard-IO Dans le système de menus, les broches 3 à 8 peuvent être configurées pour effectuer d’autres fonctions. Pour plus d’informations, voir le manuel de configuration à l’adresse www.piab.com. M12 8p Figure 6 M12 8 broches Page 12/24 piCOMPACT 23 SMART 2 voies...
- Page 13 Installation Borne n° Description Remarque Vsys Alimentation, 24 VCC (V+) Terre Commun, 0 VCC (V-) 0 = Commande aspiration 1 = Commande contre-soufflage Entrée logique 2 = Désactiver l’économie d’énergie (ES) Contrôle de l’électrovanne 3 = Désactiver les fonctions de contre-soufflage 1 ou fonctions de contrôle automatique (ATBO ou IBO) 4 = Désactiver le contrôle automatique des conditions (ACM)
- Page 14 Dans le système de menus, les broches 3 à 8 peuvent être configurées pour effectuer d’autres fonctions. Pour plus d’informations, voir le manuel de configuration à l’adresse www.piab.com. M12 4p Figure 7 Configuration des broches avec des domaines d’alimentation séparés.
- Page 15 Installation SORTIE M12 4p Figure 8 Configuration des broches avec des domaines d’alimentation séparés Borne n° Description Remarque Tension d’alimentation, alimentation des capteurs, 24 VCC V+sens (V+) 0 = Pas de fonction 1 = Niveau de vide de présence de pièce atteint (PP) Sortie logique S1** 2 = Niveau de vide d’économie d’énergie atteint (ES)
- Page 16 Voyant LED : vert, vanne de contre-soufflage S’allume uniquement lorsqu’il est activé à partir des E/S. *Fonction de remplacement du contrôle automatique des conditions (ACM). Pour plus d’informations, voir le manuel de configuration à l’adresse www.piab.com Page 16/24 piCOMPACT 23 SMART 2 voies Manuel d’installation...
- Page 17 Installation 4.3 Montage 4.3.1 2 voies 1.654" 29.3 2.953 " 1.154" Figure 10 2 voies. Manuel d’installation piCOMPACT 23 SMART 2 voies Page 17/24 ®...
- Page 18 Installation 4.3.2 Séparé, montage embase 1.654 " 2.953" Figure 11 Séparé, montage embase. Page 18/24 piCOMPACT 23 SMART 2 voies Manuel d’installation ®...
- Page 19 Caractéristiques techniques 5. Caractéristiques techniques Caractéristiques techniques pneumatiques Description Unité Valeur COAX ® SX12 COAX ® SX42 Pression d’alimentation, pompe optimale MPa [psi] 0.50 [72.52] 0.52 [75.42] 0.47 [68.17] 0.57 [82.67] Pression d’alimentation, buses optimales MPa [psi] 0,5 [72,5] 0,43 [62,4] Vide max à...
- Page 20 Garantie 6. Garantie Le Vendeur accorde à ses Clients une garantie d’un Pendant la période de garantie, le Vendeur remplace an à compter de la réception des produits, ou répare, à ses propres frais, les produits accessoires, dispositifs de commande et des défectueux qu’il considère, à...
- Page 21 7. Recyclage et élimination Les aspects environnementaux sont pris en compte dans le processus de développement des produits de Piab, pour s’assurer qu’une empreinte environnementale minimale soit utilisée. Piab est certifié conforme à la norme ISO-14001 et est également conforme au règlement européen REACH (CE 1907/2006).
- Page 24 +33 (0)16-430 82 67 +46 (0)8-630 25 00 +55 (0)11-449 290 50 +86 21 5237 6545 +33 (0)16-430 82 67 +46 (0)8-630 25 00 +55 (0)11-449 290 50 +86 21 5237 6545 info-france@piab.com info-sweden@piab.com info-brasil@piab.com info-china@piab.com info-france@piab.com info-sweden@piab.com info-brasil@piab.com info-china@piab.com Mölndal...
