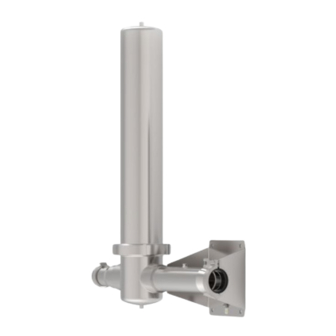

- Page 1 Manuel Unité de filtration second étage piFLOW ® 0201717, 0201690, 0201691, 0201692 Art no. 0201844, Rév 06, FR, 2023-10...
- Page 2 This manual is available in the following languages at piab.com Copyright © 2023 Piab AB Spécifications sous réserve de modification sans préavis.
- Page 3 SOMMAIRE CONSIGNES DE SÉCURITÉ ........................4 CARACTÉRISTIQUES TECHNIQUES ....................7 DIMENSIONS ............................8 RACCORDEMENT ..........................12 INSTALLATION ............................. 13 ENTRETIEN ET MAINTENANCE ......................15 PIÈCES DÉTACHÉES .......................... 17 CERTIFICAT............................21 GARANTIES ............................22...
- Page 4 CONSIGNES DE SÉCURITÉ L’UTILISATION PRÉVUE DU FILTRE DE SECOND NIVEAU Le filtre de second niveau est conçu pour fournir une protection supplémentaire pour éviter que le produit transféré ne fuit dans l’environnement immédiat. ASPIRATION PUISSANTE À L'ENTRÉE Une mauvaise utilisation et une installation non conforme du point d'alimentation du système pneumatique peuvent provoquer de graves blessures.
- Page 5 à la même terre (terre équipotentielle). Une connexion pour fils de terre est présente sur tous les transporteurs pneumatiques Piab. Comment raccorder le support mural de second niveau à la terre : Branchez le fil de terre (A) en le fixant fermement au support mural selon l’image.
- Page 6 Lire le manuel du transporteur pneumatique et du filtre de second niveau avant de commencer l’installation et l’utilisation. Seul le personnel formé est autorisé à travailler sur le transporteur pneumatique Piab. Il est interdit d’ouvrir les capots de l’ECU et des unités de vannes. REMARQUE : le plastron de l’écran tactile peut être ouvert mais doit rester fermé...
- Page 7 CARACTÉRISTIQUES TECHNIQUES Unité de filtration second niveau P64 Réf. 0201717 Description Unité Valeur PDMS, ASTM 316L, EPDM, SS, Matière borosilicate, silicone Plage de températures °C 0 à 60 Poids Raccordement Bride TC33,7 Ø50,5 Surface filtrante 0,42 Finition Granulométrie minimum µm Perte de charge Filtre de second niveau P100 Numéro de l’article:0201690 Description...
- Page 8 DIMENSIONS Unité de filtration de second étage P64 Numéro de l'article: 0201717 Unité de filtration de second étage P100 0201690 Numéro de l'article:...
- Page 9 Unités de filtration de second étage P200 - P400 Numéro de l’article:0201691...
- Page 10 Unité de filtration de second étage P600 - P800 Numéro de l’article:0201692...
- Page 11 FONCTION Unité de filtration de Unité de filtration de second Direction du débit second étage P64 étage P100-P800 Rep. Fonction Orifice de détection, filtre côté sale Bol du boîtier supérieur Eléments filtrants Orifice de détection, filtre côté propre...
- Page 12 RACCORDEMENT Utiliser un fil d’étanchéité pour les espaces entre les pièces métalliques filetées pour empêcher et arrêter la fuite. Unité de filtration de second étage P64 Unité de filtration de second étage P100 - P800 Dimension Ø Unité de filtration de second niveau Rep.
- Page 13 INSTALLATION Il est préférable d’installer l’unité verticalement dans la tuyauterie. Pour éviter la chute de pression pour le signal de démarrage de la pompe pneumatique, la longueur maximale recommandée est de 10 m de tube en nylon. Unité de filtration de second étage P64 Débit d’air aspiré* Perte de charge Description...
- Page 14 Unité de filtration de second étage P100-P800 Chute de pression, flexible Diamètre Longueur Volume Perte de charge Débit d’air aspiré* Description [Ø mm] [kPa] [Nl/s] Unité de filtration de 63,5 second niveau P100 Unité de filtration de 63,5 second niveau P200 Unité...
- Page 15 à l’avenir, utiliser uniquement le ou les filtres primaires propres dans le transporteur. Piab recommande de modifier l’élément de l’unité de filtration de second niveau si la chute de pression augmente ≥ 5 kPa par rapport au résultat initial du test.
- Page 16 Remplacement de filtre...
- Page 17 PIÈCES DÉTACHÉES Unité de filtration second étage P64 Liste des pièces détachées Rep. Réf. Description Qté 0230917 Insert de filtre P-SRF V 05/30 0201799 Joint de collier de serrage Ø104x2,0 bride EPDM FDA Ø119 0104038 Joint de collier de serrage Ø25x1,2 bride EPDM FDA Ø50,5...
- Page 18 Unité de filtration second étage P100 Liste des pièces détachées Rep. Réf. Description Qté 0230930 Insert de filtre P-SRF V 07/30 0201800 Joint torique pour unité de filtration second niveau P100 0117851 Joint de collier de serrage Ø63,5x1,6 bride EPDM FDA Ø77,5...
- Page 19 Unité de filtration second étage P200-400 Liste des pièces détachées Rep. Réf. Description Qté 0230931 Insert de filtre P-SRF V 20/30 0201801 Joint torique pour unité de filtration second niveau P200-400 0117851 Joint de collier de serrage Ø63,5x1,6 bride EPDM FDA Ø77,5...
- Page 20 Unité de filtration second étage P600-800 Rep. Réf. Description Qté 0230935 Insert de filtre P-SRF V 30/50 0201802 Joint torique pour unité de filtration de second niveau P600-800 0104040 Joint de collier de serrage Ø76,1x1,6 bride EPDM FDA Ø91...
- Page 21 CERTIFICAT Les systèmes Piab sont conçus pour répondre aux exigences spécifiées par les normes internationales telles que la FDA (Food and Drug Administration).
- Page 22 Piab remplace ou répare gratuitement les produits défectueux couverts par la garantie, sous réserve de leur restitution à Piab. La décision du retour du produit à Piab pour échange ou sa réparation sur place aux frais de Piab reste à l'entière discrétion de Piab.
