- Page 1 Manuel Manuel COMPACT10E COMPACT10E...
- Page 2 Ce manuel est disponible dans les langues suivantes sur piab.com Chinois Anglais Français Allemand Italien Japonais Coréen Polonais Portugais Russe Espagnol Suédois Page 2/20 Page 2/20 COMPACT10E Manuel...
- Page 3 2.4 Utilisation inadaptée ....6 3. Introduction au COMPACT10E..7 3.1 Fabricant ......7 3.2 Vue d’ensemble, 1 voie.
- Page 4 Ces informations nécessitent une atten- 1.1 À propos de ce manuel tion particulière ! Le Compact10E est utilisé dans les applications où une pression de vide constante est souhaitée. Ce manuel est disponible en téléchargement sur piab. Portez une protection oculaire com dans les 12 langues indiquées à...
- Page 5 Assurez-vous que les composants sont correctement d’air comprimé est correctement fixée. fixés ; vérifiez régulièrement que les raccordements sont en bon état de fonctionnement, car des cycles ou des vibrations élevés peuvent entraîner leur Portez une protection oculaire desserrage. Manuel COMPACT10E Page 5/20...
- Page 6 • Ne pas installer ni utiliser l’appareil s’il a été endommagé. • L’appareil est utilisé pour créer du vide ou un • Ne pas utiliser l’appareil si la conduite d’air soufflage. comprimé n’est pas correctement fixée. Page 6/20 COMPACT10E Manuel...

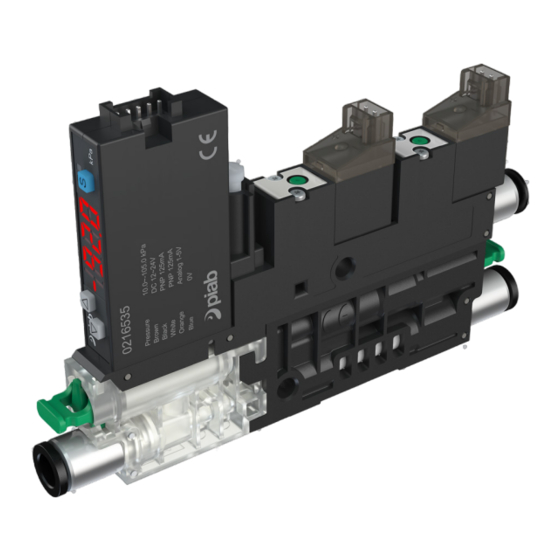

- Page 7 SUÈDE 3.1.1 Étiquette d’identification Chaque unité est identifiée par une étiquette avec des informations d’identification. Pour toute communication avec Piab AB ou les centres de service, reportez-vous toujours aux informations figurant sur l’étiquette. 3.2 Vue d’ensemble, 1 voie Figure 1 Vue d’ensemble, 1 voie.
- Page 8 Introduction au COMPACT10E 3.3 Vue d’ensemble 2-8 voies Figure 2 Vue d’ensemble, 2-8 voies. Localisation Description Taille Flanc gauche Flanc droit Flanc arrière Un flanc arrière par pompe dans une pile. Échappement central Monté sur le flanc gauche. B1 ou B2. Silencieux central Monté...
- Page 9 Installation 4. Installation Avant d’installer l’unité COMPACT10E, vérifiez que le produit et les fixations (comme les tuyaux, les colliers de serrage, les clips, etc.) ne présentent aucun signe de dommages. Remplacez les pièces endommagées par des pièces neuves. Portez des lunettes de sécurité et une protection auditive lors de l’installation du produit.
- Page 10 Installation 4.1 Montage Le COMPACT10E peut être installé sous forme d’une seule unité ou d’un seul canal monté sur le côté, ou de plusieurs unités (2 à 8) dans une pile montée en position verticale. Remarque ! Longueur maximale du câble d’installa- tion : 30 m.
- Page 11 Les diamètres minimaux recommandés des tuyaux sont donnés pour des longueurs jusqu’à 2 m. Pour des longueurs plus importantes, utilisez des tuyaux plus gros pour éviter de réduire les performances d’aspiration et d’induire en erreur les vacuostats. Manuel COMPACT10E Page 11/20...
- Page 12 L’air comprimé utilisé doit être d’une qualité conforme à la classification DIN ISO 8573-1 4.2.2 Connexions pneumatiques Raccordements 1 voie Figure 5 Raccordements, 2-8 voies. Localisation Description Taille Air comprimé Ø4 / Ø6 Aspiration Ø4 / Ø6 Échappement Échappement central Ø6 Port du vacuostat Vacuostat Page 12/20 COMPACT10E Manuel...
- Page 13 Installation Raccordements 2-8 voies Figure 6 Raccordements, 2-8 voies. Localisation Description Taille Air comprimé central Ø6 / Ø8 Aspiration Ø4 / Ø6 Silencieux central Échappement central Ø12 Port du vacuostat Vacuostat Manuel COMPACT10E Page 13/20...
- Page 14 • • Figure 7 Schémas pneumatiques. 4.2.4 Installation en salles blanches Le COMPACT10E convient à une utilisation dans des environnements de salles blanches. Lorsque les vannes ferment, l’air d’échappement est recyclé vers le port de sortie de la vanne. Pour les installations en salles blanches d’une pile de pompes, il est recommandé...
- Page 15 1-5 V CC OUT2 Blanc Sortie logique 2 OUT1 Noir Sortie logique 1 Figure 8 Vannes de vide et de purge. CC (-) Bleu 0 V Broche Description Câble de couleur fourni Alimentation, Rouge 24 V CC ± 10 % 0 V Noir Manuel COMPACT10E Page 15/20...
- Page 16 3,5 W (15 ms), tenue PWM 0,3 W Temps de réponse ≤ 3 ms Raccordement électrique Câbles fournis 300 mm, rouge (+) noir (-) Consommation d’air contre-soufflage/dépose 0-1,01 Nl/s à 6 bar [0-2,14 scfm à 87 psi] Mode manuel prioritaire Oui, type poussoir momentané Matériau, vannes PA, NBR, FKM, SS Page 16/20 COMPACT10E Manuel...
- Page 17 • Température ambiante (20°C [68°F] ± 3°C [5,5°F]). • Atmosphère standard (101,3 [29,9 inHg] ± 1,0 kPa [0,3 inHg]). • Humidité relative de 35 à 85 %, sans condensation. • Qualité de l’air comprimé, DIN ISO 8573-1 classe 4. Manuel COMPACT10E Page 17/20...
- Page 18 La garantie ne s’applique à aucun Produit (y compris dans le processus de développement des produits à aucun composant ou autre pièce de ces Produits de Piab, pour s’assurer qu’une empreinte (comme les ventouses, éléments de filtre, joints environnementale minimale soit utilisée. Piab est d’étanchéité, tuyaux flexibles, mousse, etc..) ou au...
