MANUEL DE L'UTILISATEUR

Publicité

Table des Matières
loading

Sommaire des Matières pour toorx SKX SKI CROSS

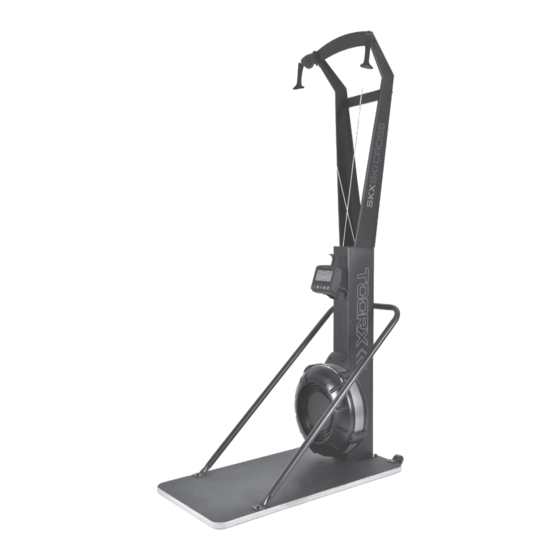

  • Page 1 MANUEL DE L'UTILISATEUR...
  • Page 2 Support supérieur Poignée Support de connexion de bras Câble de commande Bras supérieur droit Bras supérieur gauche Structure principale Boîtier Moniteur Support en U Capot inférieur du ventilateur Capot supérieur du ventilateur Amortisseur Capuchon d’amortisseur Roulettes de transport Base en bois (En option) LES OUTILS SUIVANTS SONT INCLUS POUR L’ASSEMBLAGE : Clé...
  • Page 3 ’ TABLEAU D IDENTIFICATION DU MATÉRIEL Ce tableau est fourni pour aider à identifier les éléments de fixation utilisés dans le processus d’assemblage. Placer les rondelles ou les extrémités des boulons et des vis sur les cercles pour vérifier le diamètre correct. Utiliser la petite règle pour vérifier la longueur des boulons et des vis. length 3/16"...
  • Page 4 Clé Allen 6 mm Clé 13-15 Le tableau ci-dessous présente les fixations EXTRA pour la version à Montage Mural : Schémas des pièces N° pièce Description Q.TÉ Vis d’assemblage à tête creuse, ST8x50 mm Vis d’assemblage à tête creuse, M8x35 mm Rondelle plate, M8 Rondelle plate, Φ22xΦ9x2,0 mm Le tableau ci-dessous présente les fixations EXTRA pour la version autoportante :...
  • Page 5 INSTRUCTIONS DE MONTAGE INSTRUCTIONS DE MONTAGE ÉTAPE 1 Retirer le Support supérieur (4) et le placer sur le sol juste à côté de la boîte 1 (appelée boîte A dans les figures), et continuer jusqu’à extraire la Structure principale (1). REMARQUE : Les carénages de ventilateur seront facilement endommagés s’ils sont orientés vers le bas au sol pendant le montage.
  • Page 6 INSTRUCTIONS DE MONTAGE ÉTAPE 2 Fixer les Bras supérieurs gauche et droit (2/3) à la Structure principale (1) à l’aide de : Vis d’assemblage à tête creuse M8X12 mm (86) et Rondelle plate M8 (71) en 4 exemplaires. Puis visser tous les boulons. ÉTAPE 3 Fixer le Bras de connexion droit (5) aux Bras supérieurs gauche et droit (2/3) à...
  • Page 7 INSTRUCTIONS DE MONTAGE ÉTAPE 4 Fixer le Support supérieur (4) aux Bras supérieurs gauche et droit (2/3) en utilisant : Vis d’assemblage à tête creuse M8X12 mm (86) et Rondelle plate M8 (71) en 4 exemplaires. Puis visser tous les boulons. REMARQUE : Serrer à...
  • Page 8 INSTRUCTIONS DE MONTAGE ÉTAPE 5 Mettre l’ensemble debout. Serrer les Bras gauche et droit (2/3) en utilisant : Vis d’assemblage à tête creuse M8X12 mm (86) et Rondelle plate M8 (71) en 2 exemplaires. Puis visser tous les boulons. REMARQUE : Serrer à fond les boulons à la fin de cette étape. ÉTAPE 6 Retirer le sélecteur du Câble de commande (52).
  • Page 9 INSTRUCTIONS ÉTAPE 7 CONCERNANT Fixer le Support de téléphone portable (15) au Moniteur de console (14) à l’aide de la Bande L’ORDINATEUR en caoutchouc (34). ÉTAPE 8 Fixer le Moniteur de console (14) au support de montage de la console sur la Structure principale (1) en utilisant : Vis d’assemblage à...
  • Page 10: Instructions Concernant L'ordinateur

    INSTRUCTIONS ÉTAPE 10 Fixer la Structure principale (1) à la Base en bois (18) à l’aide de : Vis d’assemblage à tête CONCERNANT L’ORDINATEUR creuse M8X30 mm (83) et Rondelle plate M8 (71) en 4 exemplaires. REMARQUE : Serrer à fond les boulons à la fin de cette étape. #83 M8X30mm 4PCS #71 M8 4PCS #89 Allen Wrench 6mm...
  • Page 11 INSTRUCTIONS Étape 11 Fixer le Support en U (6) à la Structure principale (1) à l’aide de : Vis d’assemblage à tête CONCERNANT L’ORDINATEUR ronde M8x50 mm (84), Rondelle en arc M8 (85) en 2 exemplaires et Coussin de support en U (42) en 1 exemplaire.
  • Page 12 INSTRUCTIONS CONCERNANT ÉTAPE 12 L’ORDINATEUR Fixer le Support en U (6) à la Base en bois (18) à l’aide de : Vis d’assemblage à tête creuse M8X30 mm (83) et Rondelle plate M8 (71). Serrer toutes les vis du Support en U (6). REMARQUE : Serrer à...
  • Page 13: Boutons De Fonction Bouton De Sélection

    CONCERNANT L’ORDINATEUR Votre SKX SKI CROSS utilise un système de ventilation d’air pour créer une résistance pendant votre séance d’entraînement. Nous vous recommandons d’utiliser cette console d’ordinateur pour modifier votre entraînement d’une séance à l’autre et noter vos progrès vers vos objectifs de remise en forme.
  • Page 14: Affichage Console

    INSTRUCTIONS ou 10/10. CONCERNANT REMARQUE : Le mode d’exercice par défaut est le programme Quick Start (démarrage rapide). L’ORDINATEUR (BOUTON UP) : Appuyer dessus pour augmenter les valeurs préréglées. En appuyant sur le bouton et en le maintenant enfoncé, la valeur de préréglage ira plus vite ; relâcher le bouton pour arrêter. (BOUTON DOWN) : Appuyer dessus pour diminuer les valeurs préréglées.
  • Page 15 INSTRUCTIONS CONCERNANT L’ORDINATEUR TIME & TIME/500m AVG [TEMPS ET MOYENNE TEMPS/500m] : Plage d’affichage : 00:00 ~ 99:59 minutes. Le temps d’entraînement est comptabilisé quel que soit le mode d’entraînement. Affichage en mode clignotant « 00:00 » pour prérégler le programme TIME (compte à rebours). Le temps peut être réglé...
  • Page 16 INSTRUCTIONS La valeur cal/heure est le nombre moyen de calories consommées par heure pendant l’entraînement. CONCERNANT L’ORDINATEUR CYCLE ET WATTS : Affichage uniquement dans le programme INTERVAL. Affichage clignotant « 8 » pour prérégler les séries d’exercices ciblés dans le programme INTERVAL. La valeur de calories cible peut être réglée de 1 à...
  • Page 17: Programme Intervalle

    INSTRUCTIONS PROGRAMME CALORIES (Compte à rebours) CONCERNANT Pendant l’entraînement, le programme « CALORIES » compte à rebours à partir de la valeur L’ORDINATEUR prédéfinie. Le programme démarre dès que l’utilisateur tire sur la poignée (44). Lorsque le programme est terminé, l’écran affiche « END » [FIN] avec une alarme sonore. Appuyer sur le bouton « BACK » [RETOUR] pour passer en mode IDLE [VEILLE].
  • Page 18: Réglage De La Charge

    INSTRUCTIONS DE FONCTIONNEMENT RÉGLAGE CHARGE Un Amortisseur (31) est intégré dans le Capot supérieur du ventilateur (32). Déplacer l’indicateur de l’Amortisseur (31) pour pointer vers les chiffres sur le Capot sup é rieur du ventilateur (32) afin de régler la charge. Les réglages disponibles vont de 1 à...
  • Page 19 MAINTENANCE La sécurité et l’intégrité conçues pour SKX SKI CROSS ne peuvent être maintenues que si SKX SKI CROSS est régulièrement examiné pour détecter les éventuels dommages et traces d’usure. Une attention particulière devrait être accordée aux points suivants : 1.
  • Page 20 (14) avant de remiser SKX SKI CROSS pour un an ou plus. 3. Déplacer SKX SKI CROSS à l’aide des Roulettes de transport (49) sur la Base en bois (18). Soulever une extrémité de la Base en bois (18) pour déplacer SKX SKI CROSS. Se référer à...
  • Page 21: Schéma Des Parties Du Produit

    SCHÉMA DES PARTIES DU PRODUIT 40 48 41 68...
  • Page 22: Liste Des Pièces

    LISTE DES PIÈCES PART# DESCRIPTION Main Body Left Upper Arm Right Upper Arm Top Bracket Arm Connection Bracket U-bar Bracket Transport Wheel Cover Body Cover (Left/Right) Perforated Steel Mesh Console Pulley Spacer Console Monitor Cell Phone Bracket Generator Sensor Cable Wooden Base Fan Axle Bearing 6001RS...
  • Page 23 Pulley Bracket Body Upper Cover U-bar Bracket Cushion Generator Base Handle Handle Plug Short Spacer Long Spacer Cord Pulley Spacer Transport Wheel Wooden Base Cushion Bungee Cord Drive Cord Socket Head Cap Screw, M5x92mm Hex Nut, M5 Philips Head Screw, ST4.2x6mm Philips Head Screw, M4x45mm Hex Nut, M4 Socket Head Cap Screw, M6x12mm...
  • Page 24 Socket Head Cap Screw, M8x30mm Button Head Cap Screw, M8x50mm Arc washer, M8 Socket Head Cap Screw, M8x12mm Socket Head Cap Screw, M8x15mm Wrench Allen Wrench 6mm Allen Wrench 5mm EVA Single Glue Rubber Cushion Philips Head Screw, M5x8mm Socket Head Cap Screw, M4x12mm...
  • Page 25 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy contact@toorxprofessional.it www.toorxprofessional.it...
