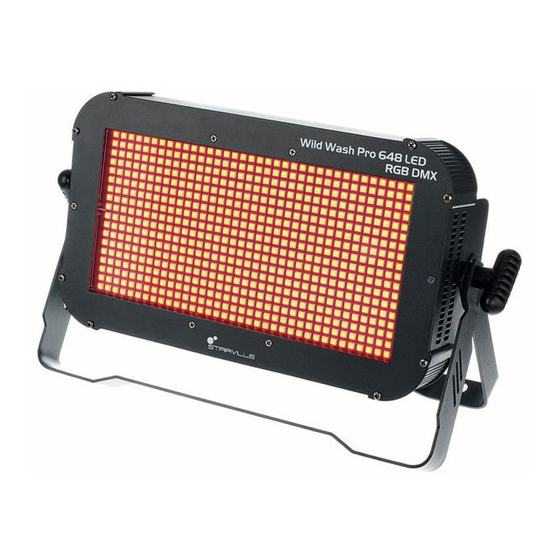

thomann Stairville Wild Wash Pro 648 LED RGB DMX Notice D'utilisation

thomann Stairville Wild Wash Pro 648 LED RGB DMX Notice D'utilisation

Masquer les pouces Voir aussi pour Stairville Wild Wash Pro 648 LED RGB DMX:

Publicité

Liens rapides

Télécharger ce manuel
Wild Wash Pro 648 LED RGB DMX,
Wild Wash Pro 648 LED White DMX,
Wild Wash Pro 648 WW DMX
Projecteur LED

Publicité

loading

Manuels Connexes pour thomann Stairville Wild Wash Pro 648 LED RGB DMX

Sommaire des Matières pour thomann Stairville Wild Wash Pro 648 LED RGB DMX

  • Page 1 Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 23.10.2023, ID : 432585, 432586 (V4)
  • Page 3 Table des matières Table des matières Remarques générales..........................6 1.1 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................9 Performances............................13 Installation..............................15 Mise en service............................18 Connexions et éléments de commande..................20 Utilisation..............................22 7.1 Mise en marche de l’appareil....................... 22 7.2 Menu principal..........................
  • Page 4 Table des matières 7.12 Fonctions en mode DMX 4Ch (modèle avec des LED RGB)..........40 7.13 Fonctions en mode DMX 5Ch (modèle avec des LED blanches)........43 7.14 Fonctions en mode DMX 6Ch (modèle avec des LED RGB)..........45 7.15 Fonctions en mode DMX 7Ch (modèle avec 648 LED blanches)......... 47 Données techniques..........................
  • Page 5 Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 6 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
  • Page 7 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
  • Page 8 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 9 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique.
  • Page 10 Consignes de sécurité Sécurité DANGER ! Risque d'étouffement et de blessure pour les enfants ! Les enfants peuvent s'étouffer par les matériaux d'emballage et les petites pièces. Les enfants peuvent se blesser en manipulant l'appareil. Ne laissez jamais les enfants jouer avec le matériel d'emballage ou l'appareil. Ne laissez jamais les emballages à la portée des bébés et des jeunes enfants.
  • Page 11 Consignes de sécurité AVERTISSEMENT ! Risque de crise d’épilepsie due aux flashs de lumière ! L’appareil émet des flashs de lumière (effet de stroboscope). Les flashs de lumière peuvent déclencher des crises d’épilepsie chez certaines personnes. Si vous êtes sujet aux crises d’épilepsie, évitez de vous exposer trop longtemps aux flashs de lumière et de regarder directement la lumière clignotante.
  • Page 12 Consignes de sécurité REMARQUE ! Risque d’incendie en cas de montage d’un fusible incorrect ! L’utilisation de fusibles d’un autre type que celui compatible avec l’appareil peut provoquer un incendie et endommager gravement l’appareil. Utilisez uniquement des fusibles du même type. Observez les inscriptions sur le boîtier de l’appareil et les indications du chapitre «...
  • Page 13 Équipé des LED SMD avec respectivement 0,2 W de puissance consommée, dépendant du modèle : – Stairville Wild Wash Pro 648 LED RGB DMX (n° art. 432585) : 648 LED tricolores (RGB) – Stairville Wild Wash Pro 648 LED White DMX (n° art. 432586) : 648 LED blanc froid –...
  • Page 14 Performances Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à...
  • Page 15 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Vous pouvez installer l'appareil en position verticale ou dans une position suspendue.
  • Page 16 Installation REMARQUE ! Risque de surchauffe et d’incendie dus à un éloignement insuffisant et à une mauvaise aération ! Si la distance entre la source lumineuse et la surface à éclairer est trop faible ou que l’appareil est mal ventilé, l’appareil peut surchauffer et provoquer des incen‐ dies.
  • Page 17 Installation Assurez vous que cet appareil ne soit pas raccordé à un gradateur. Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 18 Mise en service Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. Connexions en mode DMX Raccordez l'entree DMX de l'appareil à...
  • Page 19 Mise en service Connexions en mode de fonc‐ Si vous configurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ tionnement « Master/Slave » mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation.
  • Page 20 Connexions et éléments de commande Connexions et éléments de commande Wild Wash Pro 648 LED ö & Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 21 Connexions et éléments de commande 1 Écran et touches de commande [MENU] | Active le menu principal et passe d’un élément de menu à un autre. [UP] Incrémente la valeur affichée d’une unité. [DOWN] | Décrémente la valeur affichée d’une unité. [ENTER] | Sélectionne une option du mode de fonctionnement concerné.
  • Page 22 Utilisation Utilisation 7.1 Mise en marche de l’appareil Branchez l’appareil sur le secteur pour le faire démarrer. Quelques secondes après, l’écran affiche le déroulement d’une réinitialisation. L’appareil est ensuite prêt à fonctionner. L'écran affiche le mode de fonctionnement qui était réglé avant la mise hors tension. Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 23 Le tableau ci-après présente les modes DMX disponibles selon le modèle. Modèle Modes DMX possibles Stairville Wild Wash Pro 648 LED RGB DMX (n° art. 432585) 1CH, 2CH1, 2CH2, 3CH1, 3CH2, 3CH3, 4CH, 6CH Stairville Wild Wash Pro 648 LED White DMX (n° art. 432586) 1CH, 2CH, 3CH, 5CH, 7CH Stairville Wild Wash Pro 648 WW DMX (n°...
  • Page 24 Utilisation Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Commande manuelle » qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de (modèle avec des LED blanches) fonctionnement, vous pouvez régler la luminosité...
  • Page 25 Utilisation Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Macros de couleur » (modèle qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de avec des LED RGB) fonctionnement, vous pouvez sélectionner un des trois couleurs primaires ou un mélange de couleur prédéfini.
  • Page 26 Utilisation Réglage Couleur CM11 Magenta CM12 Rose CM13 Blanc chaud CM14 Blanc CM15 Blanc froid Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Changement automatique de qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de couleurs »...
  • Page 27 Utilisation Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Fading » (modèle avec des LED qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de blanches) fonctionnement, vous pouvez régler les LED successivement de l’obturation à...
  • Page 28 Utilisation Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Fading » (modèle avec des LED qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de RGB) fonctionnement, les LED changent successivement entre les couleurs disponibles avec une vitesse à...
  • Page 29 Utilisation Mode de fonctionnement Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par un contrôleur DMX, et « Show automatique » (modèle qu'il ne travaille pas comme esclave dans une configuration maître-esclave. Dans ce mode de avec des LED RGB) fonctionnement, les LED changent successivement entre les couleurs disponibles avec une vitesse à...
  • Page 30 Utilisation 7.3 Vue d’ensemble du menu MENU xChx Axxx Cxxx CMxx JUxx FAxx AUTO SLAV SOUN A001 C100 CM01 JU00 FA00 AU00 S000 2Ch1 A512 C199 CM15 JU99 FA99 AU99 S099 2Ch2 C200 JF00 FF01 3Ch1 C299 FF99 JF99 3Ch2 C300 3Ch3 C399...
  • Page 31 Utilisation 7.4 Fonctions en mode DMX 1Ch Canal Valeur Fonction Strobe 0 … 10 LED éteintes (blackout) 11 … 255 Effet stroboscopique, vitesse croissante d’env. 0 Hz à 30 Hz 7.5 Fonctions en mode DMX 2Ch (modèle avec des LED blanches) Canal Valeur Fonction...
  • Page 32 Utilisation 7.6 Fonctions en mode DMX 2Ch1 (modèle avec des LED RGB) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Macro couleur 0 … 5 LED éteintes (blackout) 6 … 13 Rouge 14 … 21 Ambré...
  • Page 33 Utilisation Canal Valeur Fonction 94 … 101 Rose 102 … 109 Blanc chaud 110 … 117 Blanc 118 … 125 Blanc froid 126 … 128 Fin du changement de couleurs 129 … 192 Changement de couleur, vitesse croissante 193 … 255 Changement successif de couleurs, vitesse croissante Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 34 Utilisation 7.7 Fonctions en mode DMX 2Ch2 Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées 6 … 10 LED éteintes (blackout) 11 … 250 Effet stroboscopique, vitesse croissante d’env. 0 Hz à 30 Hz 251 …...
  • Page 35 Utilisation 7.8 Fonctions en mode DMX 3Ch1 Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées 6 … 10 LED éteintes (blackout) 11 … 250 Effet stroboscopique, vitesse croissante d’env. 0 Hz à 30 Hz 251 …...
  • Page 36 Utilisation 7.9 Fonctions en mode DMX 3Ch2 (modèle avec des LED RGB) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées 6 … 10 LED éteintes (blackout) 11 … 250 Effet stroboscopique, vitesse croissante d’env.
  • Page 37 Utilisation Canal Valeur Fonction 54 … 61 Cyan 62 … 69 Bleu 70 … 77 Lavande 78 … 85 Mauve 86 … 93 Magenta 94 … 101 Rose 102 … 109 Blanc chaud 110 … 117 Blanc 118 … 125 Blanc froid 126 …...
  • Page 38 Utilisation 7.10 Fonctions en mode DMX 3Ch2 (modèle avec des LED blanches) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées, luminosité réglée par canal 1 6 … 10 LED éteintes (blackout) 11 …...
  • Page 39 Utilisation Canal Valeur Fonction 0 … 5 Commande par la musique désactivée 6 … 255 Commande par la musique activée, sensibilité croissante 7.11 Fonctions en mode DMX 3Ch3 (modèle avec des LED RGB) Canal Valeur Fonction 0 … 255 Intensité du rouge (de 0 % à 100 %) 0 …...
  • Page 40 Utilisation 7.12 Fonctions en mode DMX 4Ch (modèle avec des LED RGB) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées, luminosité réglée par canal 1 6 … 10 LED éteintes (blackout) 11 …...
  • Page 41 Utilisation Canal Valeur Fonction 14 … 21 Ambré 22 … 29 Jaune chaud 30 … 37 Jaune 38 … 45 Vert 46 … 53 Turquoise 54 … 61 Cyan 62 … 69 Bleu 70 … 77 Lavande 78 … 85 Mauve 86 …...
  • Page 42 Utilisation Canal Valeur Fonction 193 … 255 Changement successif de couleurs, vitesse croissante Commande par la musique 0 … 5 Commande par la musique désactivée 6 … 255 Commande par la musique activée, sensibilité croissante Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 43 Utilisation 7.13 Fonctions en mode DMX 5Ch (modèle avec des LED blanches) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées, luminosité réglée par canal 1 6 … 10 LED éteintes (blackout) 11 …...
  • Page 44 Utilisation Canal Valeur Fonction Vitesse de défilement 11 … 255 Vitesse des programmes stroboscopiques automatiques, croissante quand canal 5 = 0…5 Commande par la musique 0 … 5 Commande par la musique désactivée 6 … 255 Commande par la musique activée, sensibilité croissante Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 45 Utilisation 7.14 Fonctions en mode DMX 6Ch (modèle avec des LED RGB) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées, luminosité réglée par canal 1 6 … 10 LED éteintes (blackout) 11 …...
  • Page 46 Utilisation Canal Valeur Fonction Commande par la musique 0 … 5 Commande par la musique désactivée 6 … 255 Commande par la musique activée, sensibilité croissante Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 47 Utilisation 7.15 Fonctions en mode DMX 7Ch (modèle avec 648 LED blanches) Canal Valeur Fonction 0 … 255 Gradateur (de 0 % à 100 %) Strobe 0 … 5 LED allumées 6 … 10 LED éteintes (blackout) 11 … 250 Effet stroboscopique, vitesse croissante d’env.
  • Page 48 Données techniques Données techniques Stairville Wild Wash Pro 648 LED RGB DMX (n° art. 432585) Source lumineuse 648 × LED SMD tricolores, respect. à 0,2 W Caractéristiques optiques Angle de dispersion env. 75° Contrôle DMX, boutons et écran sur l’appareil Nombre de canaux DMX 1, 2, 3, 4 ou 6 Connexions d'entrée...
  • Page 49 Données techniques Tension d'alimentation 100 - 240 V 50/60 Hz Fusible 5 mm × 20 mm, 2 A, 250 V, rapide Indice de protection IP20 Options de montage Suspendu, debout Dimensions (L × H × P) 385 mm × 255 mm × 95 mm Poids 3,25 kg Conditions d'environnement...
  • Page 50 Données techniques Informations complémentaires Conçu pour l’utilisation en extérieur Mélange de couleurs Type LED Boîtier de sol Sans ventilateur Télécommande Pas possible DMX sans fil Couleur du boîtier Noir Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 51 Données techniques Stairville Wild Wash 648 LED White DMX (n° art. 432586) Source lumineuse 648 × LED SMD, blanc froid, respect. à 0,2 W Caractéristiques de la source Température de couleur 6000 K lumineuse Indice de rendu de couleur CRI 75 Caractéristiques optiques Angle de dispersion env.
  • Page 52 Données techniques Tension d'alimentation 100 - 240 V 50/60 Hz Fusible 5 mm×× 20 mm, 2 A, 250 V, rapide Indice de protection IP20 Options de montage Suspendu, debout Dimensions (L × H × P) 385 mm × 255 mm × 95 mm Poids 3,25 kg Conditions d'environnement...
  • Page 53 Données techniques Informations complémentaires Conçu pour l’utilisation en extérieur Mélange de couleurs Blanc froid Type LED Boîtier de sol Sans ventilateur Télécommande Pas possible DMX sans fil Couleur du boîtier Noir Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 54 Données techniques Stairville Wild Wash 648 WW DMX (n° art. 481229) Source lumineuse 648 × LED SMD, blanc chaud, respect. à 0,2 W Caractéristiques de la source Température de couleur 2900 K lumineuse Indice de rendu de couleur CRI Ra >90 Caractéristiques optiques Angle de dispersion env.
  • Page 55 Données techniques Tension d'alimentation 100 - 240 V 50/60 Hz Fusible 5 mm×× 20 mm, 2 A, 250 V, rapide Indice de protection IP20 Options de montage Suspendu, debout Dimensions (L × H × P) 385 mm × 255 mm × 95 mm Poids 3,25 kg Conditions d'environnement...
  • Page 56 Données techniques Informations complémentaires Conçu pour l’utilisation en extérieur Mélange de couleurs Blanc chaud Type LED Boîtier de sol Sans ventilateur Télécommande Pas possible DMX sans fil Couleur du boîtier Noir Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX Projecteur LED...
  • Page 57 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
  • Page 58 Câbles et connecteurs Connexions DMX Une prise XLR à cinq pôles sert de prise DMX, une fiche XLR à cinq pôles d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’une prise adaptée. Brochage masse (blindage) signal inversé (DMX–, « cold ») signal (DMX+, «...
  • Page 59 Dépannage Dépannage REMARQUE ! Dysfonctionnements lors de la transmission des données en raison d’un câblage inapproprié ! Un câblage inapproprié des raccords DMX peut entraîner des dysfonctionne‐ ments lors de la transmission des données. Ne raccordez pas l’entrée ni la sortie DMX à des appareils audio, p. ex. des tables de mixage ou des amplificateurs.
  • Page 60 Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Wild Wash Pro 648 LED RGB DMX, Wild Wash Pro 648 LED White DMX, Wild Wash Pro 648 WW DMX...
  • Page 61 Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.
  • Page 62 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
  • Page 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
