Installation des éléments électriques
RISQUE DE CHOC ÉLECTRIQUE OU D'ÉLECTROCUTION. Cette pompe doit être installée par un électricien certifié ou un
professionnel qualifié en respectant le Code national de l'électricité et tous les codes et règlements en vigueur. Une mauvaise
installation est une source de danger électrique pouvant provoquer des blessures graves, voire la mort, aux utilisateurs, aux
installateurs ou autres à la suite d'une décharge électrique, en plus de poser un risque de dommage matériel.
Débranchez toujours l'alimentation électrique de la pompe au disjoncteur avant son entretien. Le non-respect de cette
règle risque de provoquer des blessures graves, voire la mort, aux utilisateurs, aux personnes responsables de l'entretien
ou autres à la suite d'une décharge électrique.
Lisez l'ensemble des instructions avant tout entretien de la pompe.
Remarque : TOUJOURS réinstaller le couvercle d'entraînement sur le compartiment de filage lorsque la pompe est
laissée sans surveillance lors de l'entretien. Cela empêchera les corps étrangers (eau, poussière, etc.) de s'accumuler
dans le système d'entraînement.
Remarque : Lorsque vous branchez la pompe à un système d'automatisation, la pompe doit être alimentée en courant
en tout temps en la branchant directement au disjoncteur. Lorsque vous utilisez un système d'automatisation, veillez à
ce qu'aucune lumière ou aucun autre appareil ne soit branché au même circuit.
Câblage
1.
Assurez-vous que tous les disjoncteurs et interrupteurs
sont en position d'arrêt avant de procéder au câblage
du moteur.
CHARGE STOCKÉE – Attendez au moins
60 secondes avant de procéder à l'entretien.
2.
Assurez-vous que la tension de l'alimentation est conforme
aux exigences figurant sur la plaque signalétique du
moteur. Des dommages permanents peuvent se produire
en cas de non-respect de ces exigences.
3.
Pour connaître les tailles de câblage et les directives
générales pour l'installation électrique, veuillez suivre
les spécifications définies dans le Code national de
l'électricité et autres codes locaux au besoin.
4.
Utilisez un protecteur de cordon et veillez à ce que tous les
branchements électriques soient propres et bien serrés.
5.
Coupez les fils à la longueur appropriée de façon à ce
qu'ils ne se chevauchent pas ni ne se touchent lorsqu'ils
sont branchés.
6.
Réinstallez le clavier après avoir effectué le câblage de
la pompe en branchant le couvercle dans la connexion
des câbles de l'entraînement et en plaçant le clavier dans
l'orientation désirée à l'aide des quatre (4) vis de coin.
Remarque : Assurez-vous que le câble du clavier n'est
pas pincé entre le système d'entraînement et le clavier
lorsque vous le réinstallez.

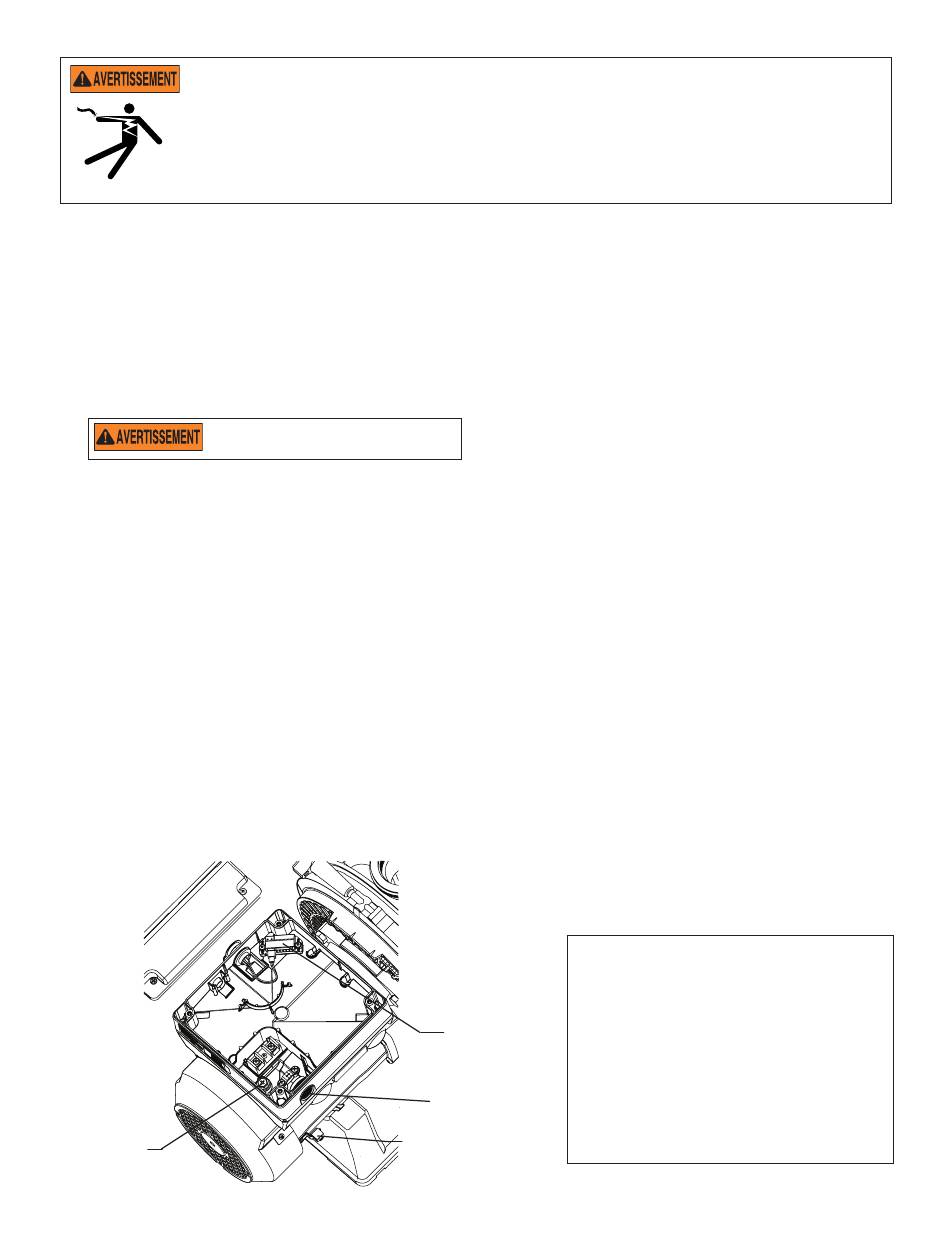

Branchement
du câble de
mise à la terre
(vis verte)
Compartiment de filage
Mise à la terre
1.
2.
Liaison
1.
2.
Branchement
du câblage de
l'entraînement
Port pour
conducteur
NPT de 1/2 po
Cosse de liaison
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF
Mettez le moteur à la terre de façon permanente à
l'aide de la vis de mise à la terre verte, comme indiqué
ci-dessous. Utilisez le calibre et le type de fil spécifiés
par le Code national de l'électricité. Assurez-vous que
le fil de mise à la terre est relié à la mise à la terre d'un
réseau de distribution électrique.
La pompe doit être raccordée en permanence à un
disjoncteur ou à une minuterie ou un relais à deux pôles.
Remarque : Si l'alimentation en c.a. est fournie à l'aide
d'un disjoncteur différentiel de fuite à la terre, la pompe
doit être câblée sur son propre circuit indépendant à
moins qu'elle ne soit utilisée conjointement avec
un chlorateur au sel de Pentair.
Liez le moteur à la structure conformément au Code
national de l'électricité. Utilisez un conducteur de
raccordement en cuivre d'un calibre d'au moins 8 AWG.
Au Canada, un conducteur de raccordement en cuivre
d'un calibre d'au moins 6 AWG est exigé. Faites passer
un fil de la vis de la cosse de liaison externe à la structure
de liaison.
Branchez le fil de la cosse accessible sur le moteur à
toutes les parties métalliques de la structure de la piscine
ou du spa et à tous les équipements électriques, tous les
conduits métalliques et toute la tuyauterie métallique à
moins de 5 pi (1,52 m) des murs intérieurs de la piscine
ou du spa. Faites passer un fil de la vis de la cosse de
liaison externe à la structure de liaison.
Remarque : Lorsque la pompe est démarrée
et arrêtée en la coupant de la source de
courant à l'aide d'un relais ou d'une minuterie,
un dispositif à deux pôles doit être utilisé
pour distribuer et couper le courant aux deux
BORNES DE LA LIGNE D'ALIMENTATION.
Pentair propose des disjoncteurs différentiels
de fuite à la terre à deux pôles de 20 A (nº de
pièce PA220GF) qui assurent une protection
personnelle tout en respectant les normes
du Code national de l'électricité de 2008 à
aujourd'hui pour les pompes pour piscine.
3
