Réassemblage de la pompe
1. Nettoyez la saleté, la graisse, la poussière et toute
autre particule de l'assise en céramique. Mouillez
avec de l'eau l'extrémité extérieure de la coupelle
de caoutchouc de l'assise en céramique. Pressez
fermement l'assise en céramique directement dans
la plaque d'étanchéité en utilisant les doigts pour
exercer une pression. Voir l'image du joint ci-dessous.
2. Placez l'assise en céramique sur le banc, face vers
le haut, et nettoyez de nouveau la cavité si l'assise
ne s'emboîte pas correctement en place.
3. Si l'assise ne s'emboîte toujours pas correctement,
placez une rondelle en carton par-dessus la surface
polie et utilisez un morceau de tuyau standard de
3/4 po pour exercer de la pression.
4. Réinstallez la plaque d'étanchéité sur le moteur. Serrez
les boulons à un couple de 60-80 po-lb (69-92 kg/cm).
5. Appliquez une petite quantité de détergent liquide sur
le diamètre intérieur de la moitié rotative du joint.
6. Glissez la partie rotative du joint, la surface polie en
dernier, par-dessus la gaine de la roue jusqu'à ce
que l'anneau d'entraînement en caoutchouc touche
l'épaulement.
Remarque : Assurez-vous de ne pas ébrécher ou
égratigner la surface polie du joint. Une surface
endommagée entraînera des fuites.
7. Vissez la roue sur l'arbre (dans le sens des aiguilles
d'une montre); cela verrouillera automatiquement le
joint dans la plaque d'étanchéité.
Remarque : Pour les modèles dotés d'une vis à
roue : Installez le joint de la roue et verrouillez la vis
(filetage gauche – tournez dans le sens inverse des
aiguilles d'une montre). Vissez la vis de blocage à
un couple de 50 à 55 po-lb. (57,6-63 kg/cm).
COUVERCLE DU CLAVIER
VIS IMPERDABLES RELIANT
LE CLAVIER AU SYSTÈME
D'ENTRAÎNEMENT (4)
VIS RELIANT LE SYSTÈME
D'ENTRAÎNEMENT AU MOTEUR (3)
SYSTÈME
D'ENTRAÎNEMENT
MOTEUR
BOULONS RELIANT LE MOTEUR
À LA PLAQUE D'ÉTANCHÉITÉ (4)
JOINT DE LA PLAQUE
D'ÉTANCHÉITÉ
JOINT TORIQUE DU DIFFUSEUR
BOUCHON HEYCO POUR LE CÂBLE
DE RELOCALISATION DU CLAVIER
ROUE
DIFFUSEUR
VIS DU DIFFUSEUR (5)
PINCE
PLAQUE D'ÉTANCHÉITÉ
JOINT TORIQUE

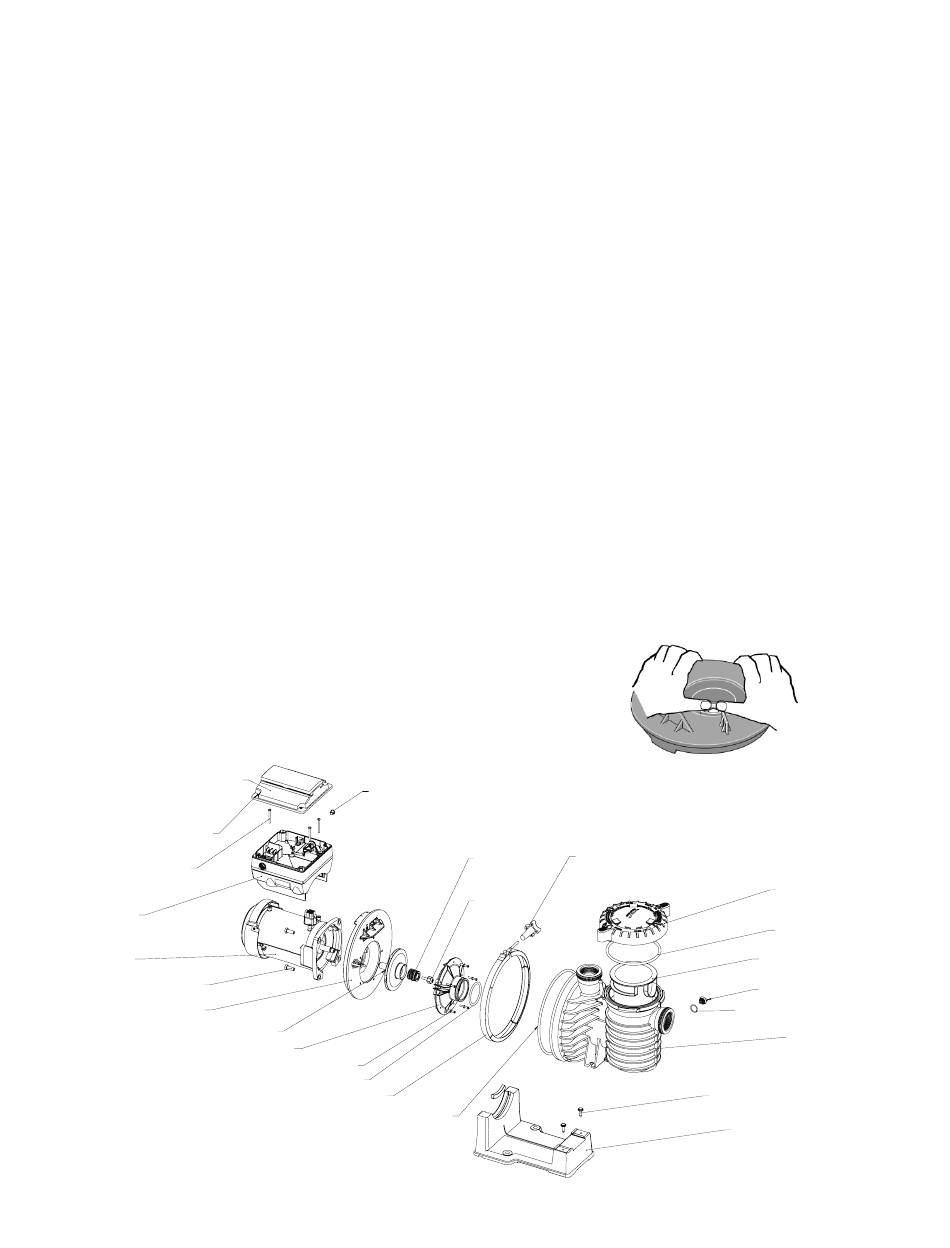

Pièces de la pompe illustrées
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF
8. Installez le diffuseur sur la plaque d'étanchéité. Serrez
les vis à un couple de 10-14 po-lb (11,2-16,1 kg/cm).
9. Assemblez le moteur et la plaque d'étanchéité sur la
volute. Veillez à placer correctement la pince.
Remarque : La poignée de la pince peut se trouver
dans n'importe quelle position autour de la volute;
si elle est déplacée après l'assemblage, serrez la
poignée en même temps que vous tapez autour de la
pince pour bien étanchéifier. Ne bougez pas la pince
pendant que la pompe est remplie d'eau.
10. Rebranchez le câble de communication RS-485 à la
pompe.
11. Remplissez la pompe avec de l'eau.
12. Réinstallez le couvercle de la pompe et la pince en
plastique. Pour obtenir plus d'information, consultez
la section « Panier de filtration de la pompe » à la
page 23.
13. Mettez le disjoncteur de la pompe en position
d'allumage sur le panneau principal.
14. Amorcez la pompe. Pour obtenir plus d'information,
consultez la section « Amorçage de la pompe » à la
page 5.
Appuyez fermement sur le
joint d'étanchéité dans la
plaque d'étanchéité
GARNITURE
POIGNÉE DE
MÉCANIQUE
LA PINCE
VIS DE
FIXATION
DE LA ROUE
23
ANNEAU DE BLOCAGE /
COUVERCLE
JOINT TORIQUE DU
COUVERCLE
PANIER
BONDES DE VIDANGE (2)
JOINTS TORIQUES DES BONDE
DE VIDANGE (2)
VOLUTE
VIS, VOLUTE À BASE
SUPPORT DE BASE /
MOTEUR DE LA POMPE
