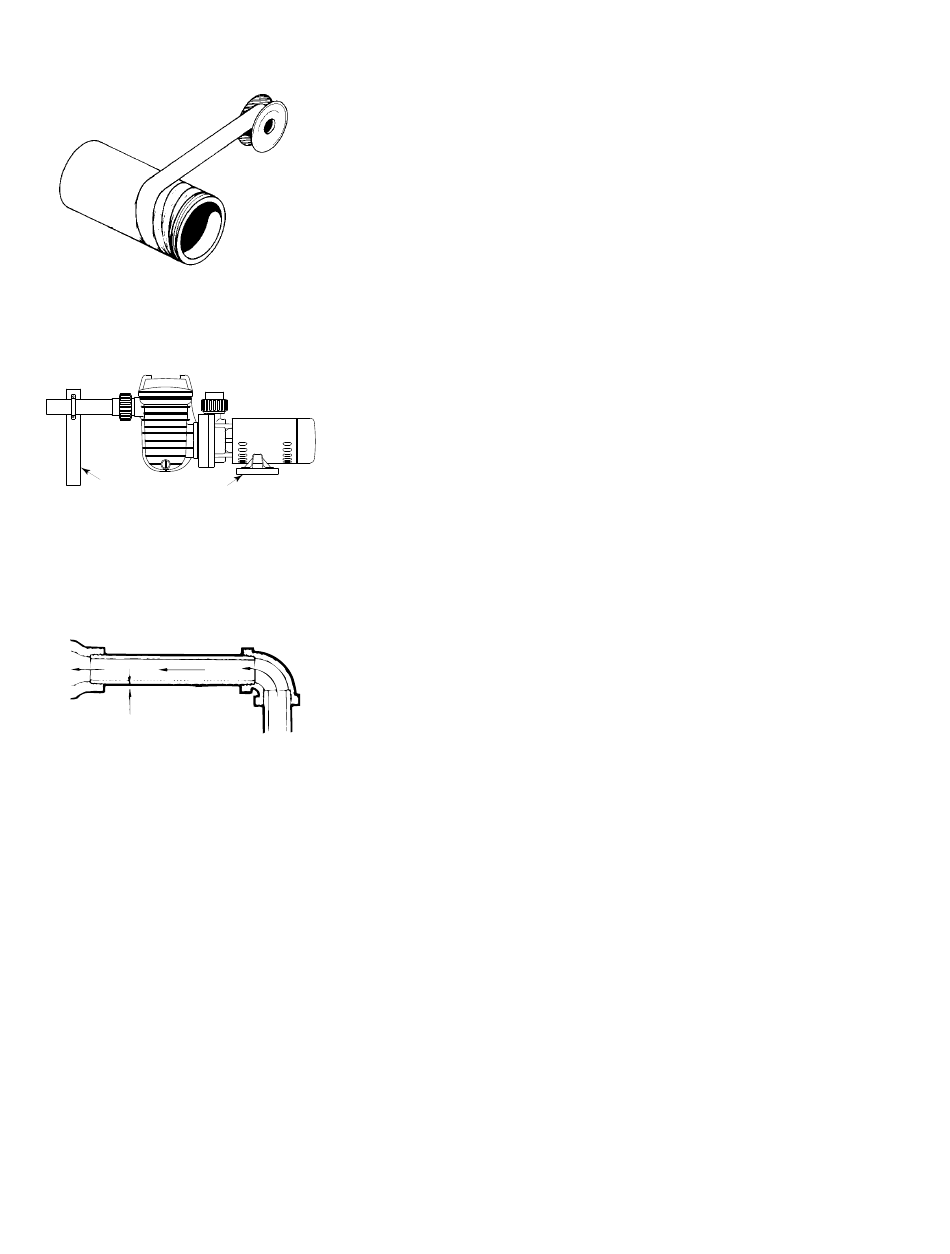

Figure 7
Le tuyau doit être droit et incliné vers la pompe.
Keep Pipe Straight and Angled up to Pump.
742 0993
Figure 8 : Aucune poche d'air dans le
tuyau d'aspiration
INSTALLATION
L'installation et le câblage de la pompe ne doivent être effectués que par du person-
nel qualifié.
Dans le cas d'une pompe à amorçage automatique, l'installer aussi près que possible
de la piscine et pas à plus de 3 pieds au-dessus du niveau de l'eau de la piscine.
De façon à pouvoir faciliter la dépose de l'ensemble pompe et moteur, poser les rac-
cords sur les tuyauteries d'aspiration et de retour près de la pompe.
L'embase sur laquelle la pompe sera montée :
• Doit être solide - de niveau - rigide - et ne pas vibrer. (Pour réduire les vibrations et
les contraintes sur les tuyauteries, boulonner la pompe sur l'embase.)
• Doit permettre de poser l'aspiration d'eau au niveau de l'eau ou sous le niveau de
l'eau de la piscine.
• Doit permettre d'utiliser des tuyaux d'aspiration de courte longueur (pour éviter les
pertes par frottement).
• Doit permettre la pose des robinets-vannes sur les tuyauteries d'aspiration et de re-
tour.
• Doit avoir un drainage de plancher adéquat pour éviter les inondations.
• Doit être protégée contre toute humidité excessive.
765 0294
• Doit permettre un accès adéquat, afin de pouvoir intervenir sur la pompe et sur les
tuyauteries, y compris les robinets-vannes des tuyauteries d'aspiration et de retour.
NOTA : N'utiliser que du ruban téflon ou du Plasto-Joint Stik
filetés de la pompe. Ne pas utiliser de pâte pour raccords filetés car elle risque de
causer des fissures par contrainte de la pompe. Voir la Figure 4.
NOTA : Les raccords d'aspiration et du retour de la pompe sont munis de butées
filetées. NE PAS essayer de visser le tuyau au-delà de ces butées.
Serrer les raccords de la pompe et de la cuve de la crépine juste assez pour assurer
un raccord serré (1-1/2 tour au-delà d'un serrage à la main est suffisant).
Un serrage excessif risque d'endommager la pompe ou la cuve de la crépine. Il faut
être extrêmement prudent lorsque l'on utilise du ruban téflon, étant donné que le
frottement est considérablement réduit. Ne pas trop serrer les raccords, sinon on
causera des dommages. Voir la Figure 5.
