Pièces De Remplacement - STA-RITE INTELLIPRO VSF Guide D'installation Et D'utilisation

28

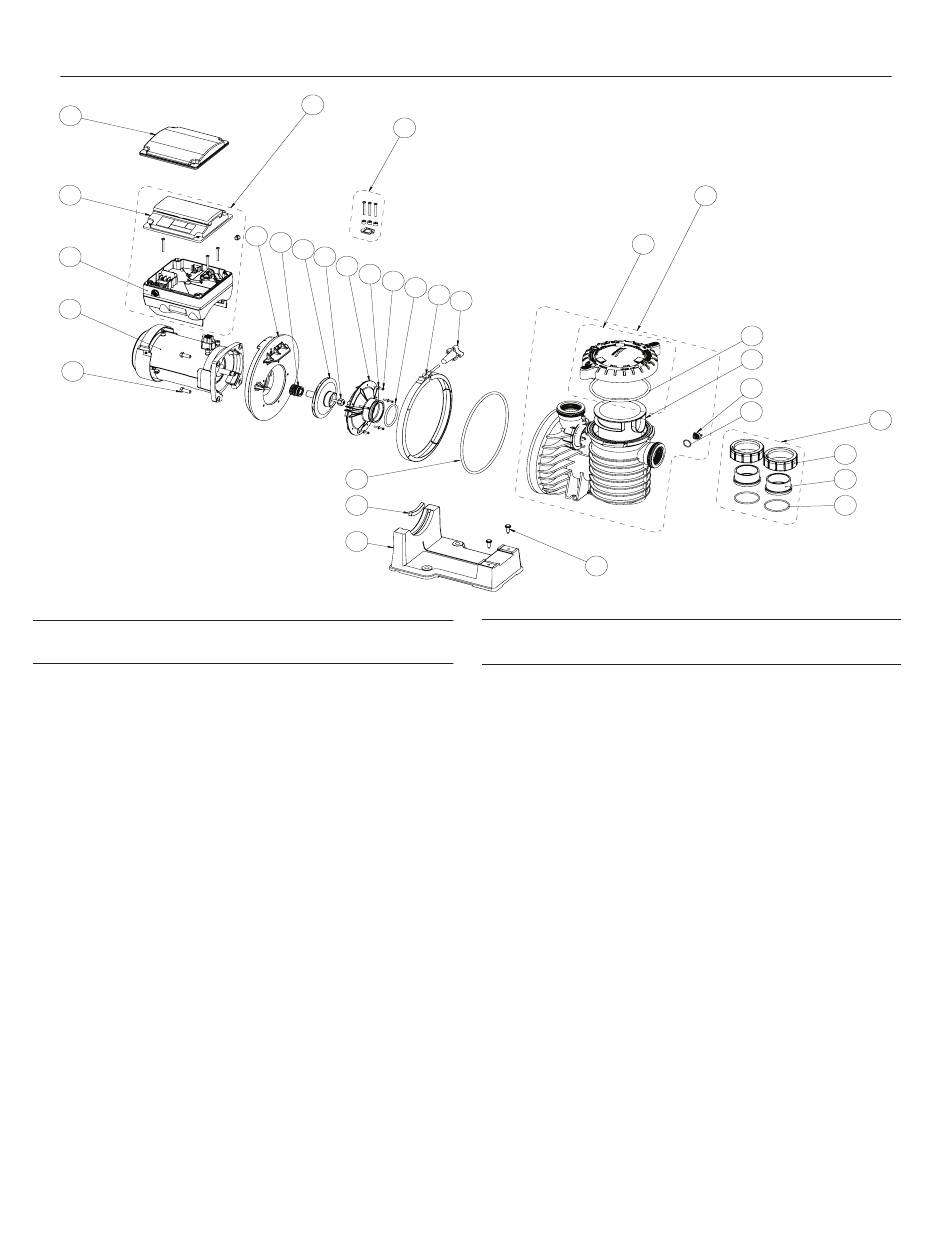

PIÈCES DE REMPLACEMENT
6
7
8
9
10
N° N° de
d'article pièce Description
1 353141Z TROUSSE POUR SYSTÈME
D'ENTRAÎNEMENT AVEC CLAVIER
(comprend les articles nos 2, 7 et 8)
2 355685 TROUSSE DE MATÉRIEL POUR SYSTÈME
D'ENTRAÎNEMENT (comprend les vis, le joint
d'entraînement et les bouchons à vis pour le
système d'entraînement)
3 17307-0110S ENSEMBLE POUR BOÎTIER DU RÉSERVOIR
(comprend le couvercle du collecteur et les
articles nos 21 à 24)
4 17307-0111S ENSEMBLE POUR BOÎTIER DU RÉSERVOIR
(comprend le couvercle du collecteur et l'article
nº 21)
5 42001-0402 TROUSSE PARTIELLE DE RACCORDS À
GLISSEMENT DE 2 PO (comprend les articles
nos 25 à 27)
6 356905Z TROUSSE DE RELOCALISATION DU
CLAVIER (comprend le clavier, le câble de
relocalisation et un couvercle du système
d'entraînement uniforme)
7 358527Z TROUSSE D'ASSEMBLAGE DU CLAVIER
8 356657Z TROUSSE POUR SYSTÈME
D'ENTRAÎNEMENT
9 350306S MOTEUR FERRITE 3,2 KW NOIR
10 U30-74SS VIS À TÊTE HEXAGONALE 3/8-16 X 1 PO
(Qté. 4)
11 C103-194P PLAQUE D'ÉTANCHÉITÉ
12 17351-0101S JOINT DE L'ARBRE, EPDM NOIR
13 C105-238PLA ENSEMBLE DE ROUE
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF
1
2
11
12
13
14
15
16
17
18
31
29
30
19
20
28
N° N° de
d'article pièce
14 37007-6080
15 C1-271P
16 U43-21SS
17 U30-922SS
18 U9-374
19 C19-37a
20 WC-36-22
21 35505-1440
22 C8-58P
23 U78-920P
24 U9-359
25 U11-200PS
26 U11-196PS
27 U9-362
28 U30-918
29 C35-11
30 C4-78P
31 U9-228A
* 350122
Remarque: (*) Non illustré
3
4
21
22
23
24
Description
VIS POUR ROUE
DIFFUSEUR
RONDELLE DENTÉE EXT Nº 8 (Qté. 5)
VIS POUR DIFFUSEUR
JOINT TORIQUE DU DIFFUSEUR
COLLIER EN V
PINCE, POIGNÉE
JOINT TORIQUE DU COLLECTEUR,
DIAMÈTRE EXTÉRIEUR 6,90 ET DIAMÈTRE
INTÉRIEUR 6,35
PANIER DU COLLECTEUR
BONDE DE VIDANGE (Qté. 2)
JOINT TORIQUE POUR BONDE DE VIDANGE
(Qté. 2)
BAGUE DE RACCORDEMENT (Qté. 2)
ADAPTATEUR DE GLISSEMENT DE 2 PO
(Qté. 2)
JOINT TORIQUE, Nº 2-231 (Qté. 2)
VIS POUR BASE, VIS HEXAGONALE HI-LO
LG 5/16-14 X 1 PO (Qté. 2)
TAMPON DE MOTEUR
BASE DU MOTEUR
JOINT TORIQUE POUR L'ENSEMBLE DU
COUVERCLE DU COLLECTEUR
CÂBLE DE COMMUNICATION DE 50 PI
5
25
26
27
