3. INSTALLATION (
SUITE
3.6 I
NSTALLATION DES CONDUITS ET DES GRILLES
3.6.1 I
NSTALLATION INDÉPENDANTE
Ne jamais installer une grille d'aspiration d'air vicié dans une pièce fermée où fonctionne un appareil à combustion
tel qu'une fournaise, un chauffe-eau à gaz ou un foyer.
Aspiration d'air vicié
• Installer les grilles d'aspiration d'air vicié là où les contaminants sont générés : cuisine, salon, etc. Installer les grilles le plus loin
possible des escaliers et de façon à ce que l'air puisse circuler partout dans la maison.
• Si une grille est installée dans la cuisine, elle doit être située à au moins 4 pi (1,2 m) de la cuisinière.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
• Si possible, mesurer la vélocité de l'air qui passe par les grilles. Si la vitesse est plus de 400 pi/min (122 m/min), c'est que la grille
est trop petite. La changer pour une plus grande.
Distribution d'air frais
• Installer les grilles de distribution d'air frais dans les chambres à coucher, salle à dîner et sous-sol.
• Se rappeler que les grilles de distribution d'air frais doivent être éloignées le plus possible des grilles d'aspiration d'air vicié.
• Installer les grilles au plafond oU sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond. (L'air frais
circulera à travers la pièce et se mélangera à l'air ambiant, assurant ainsi un renouvellement continu de l'air.)
• Si une grille doit être installée au plancher, diriger son jet d'air vers le mur.
3.6.2 É
VACUATION À LA SOURCE
Aspiration d'air vicié
Même procédure que pour une installation indépendante, décrite au point 3.6.1.
Lors de raccordement au conduit, toujours utiliser des outils et matériaux approuvés. Respecter toutes les lois et
les règlements en vigueur. Veuillez vous référer à votre code du bâtiment.
Lors de raccordement au conduit de distribution d'air de la fournaise, ce dernier doit être dimensionné pour supporter
le débit supplémentaire apporté par l'appareil. De plus, l'utilisation d'un conduit en métal est fortement recommandée.
Distribution d'air frais
• Il existe 2 méthodes pour raccorder l'appareil à la fournaise :

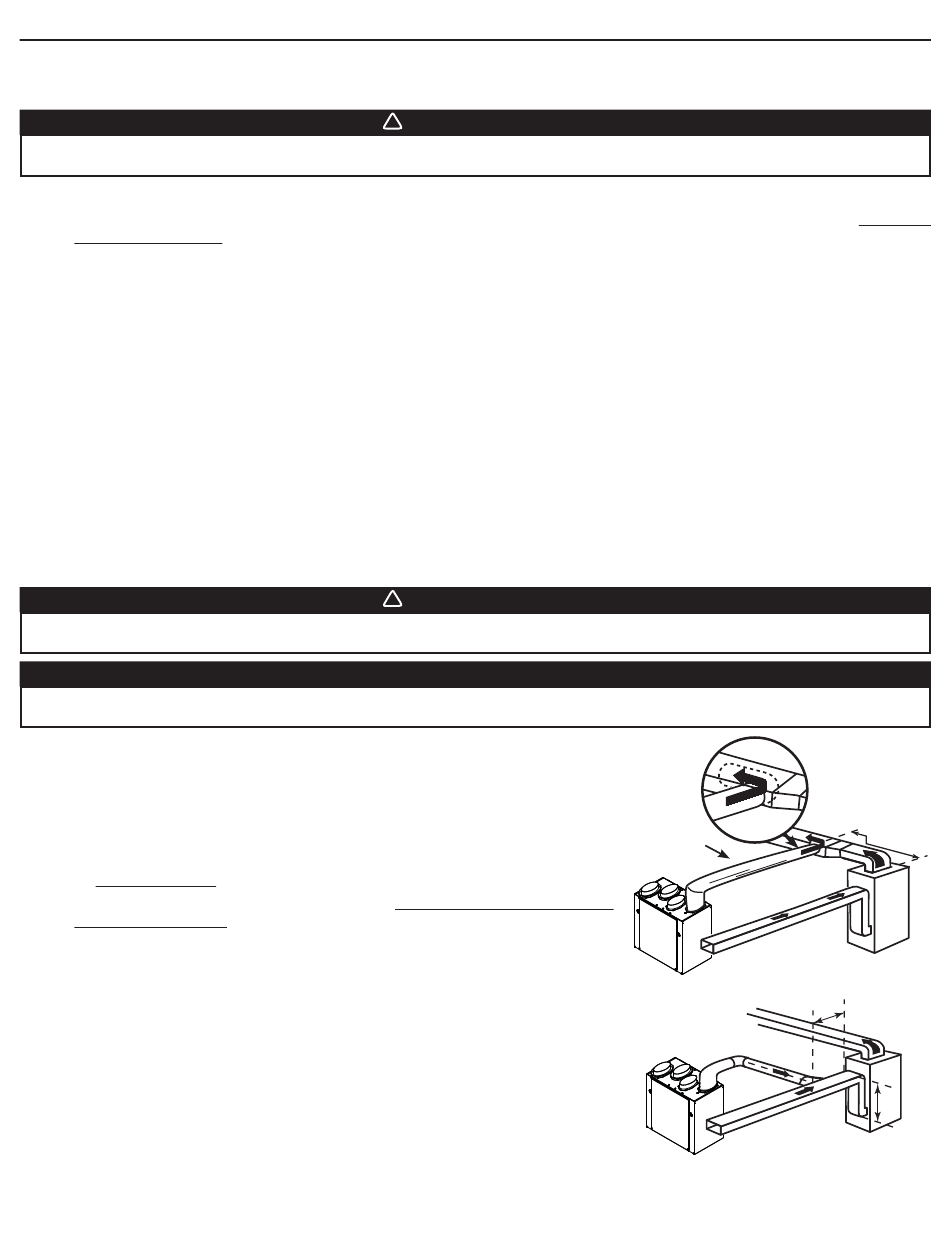

Méthode 1 : Raccordement côté distribution d'air
• Découper une ouverture dans le conduit de distribution d'air de la fournaise à une
distance d'au moins 18 po (0,5 m) de la fournaise.
• Relier cette ouverture à la bouche de Distribution d'air frais de l'appareil (utiliser
un conduit en métal, voir figure ci-contre).
• S'assurer que le conduit venant de l'appareil forme un coude à l'intérieur du
conduit de la fournaise.
• Si désiré, synchroniser le fonctionnement du ventilateur de la fournaise avec
le fonctionnement de l'appareil (voir la Section 5 Raccordement électrique à
la fournaise).
Méthode 2 : Raccordement côté retour d'air
• Découper une ouverture dans le conduit de retour d'air de la fournaise à une
distance d'au moins 10 pi (3,1 m) de la fournaise (A+B).
• Relier cette ouverture à la bouche de Distribution d'air frais de l'appareil (voir
figure ci-contre).
NOTE : Pour la méthode 2, il n'est pas essentiel que le moteur de la fournaise
fonctionne lorsque l'appareil est en marche, mais nous le recommandons.
Si désiré, synchroniser le fonctionnement du ventilateur de la fournaise
avec le fonctionnement de l'appareil (voir la section 5 Raccordement
électrique à la fournaise).
)
(
'
TELLE QU
ELLE EST ILLUSTRÉE À LA SECTION
!
AVERTISSEMENT
(
'
TELLE QU
ELLE EST ILLUSTRÉE À LA SECTION
!
AVERTISSEMENT
2.1)
2.2)
ATTENTION
8
C
ONDUIT
EN MÉTAL
VJ0061
A+B =
PAS MOINS
10
(3,1
DE
PI
VJ0062
M
18
INIMUM
PO
(0,5
)
M
A
B
)
M
