Pour l'installateur
5.4 I
NSTALLATION DES CONDUITS ET DES GRILLES
• Ne jamais installer une grille d'évacuation d'air vicié dans une pièce où se trouve un appareil de combustion,
tel qu'une fournaise, un chauffe-eau à gaz ou un foyer.
• Lors de raccordement au conduit, toujours utiliser des outils et matériaux approuvés. Respecter tous les lois
et règlements en vigueur. Veuillez consulter votre code du bâtiment local.

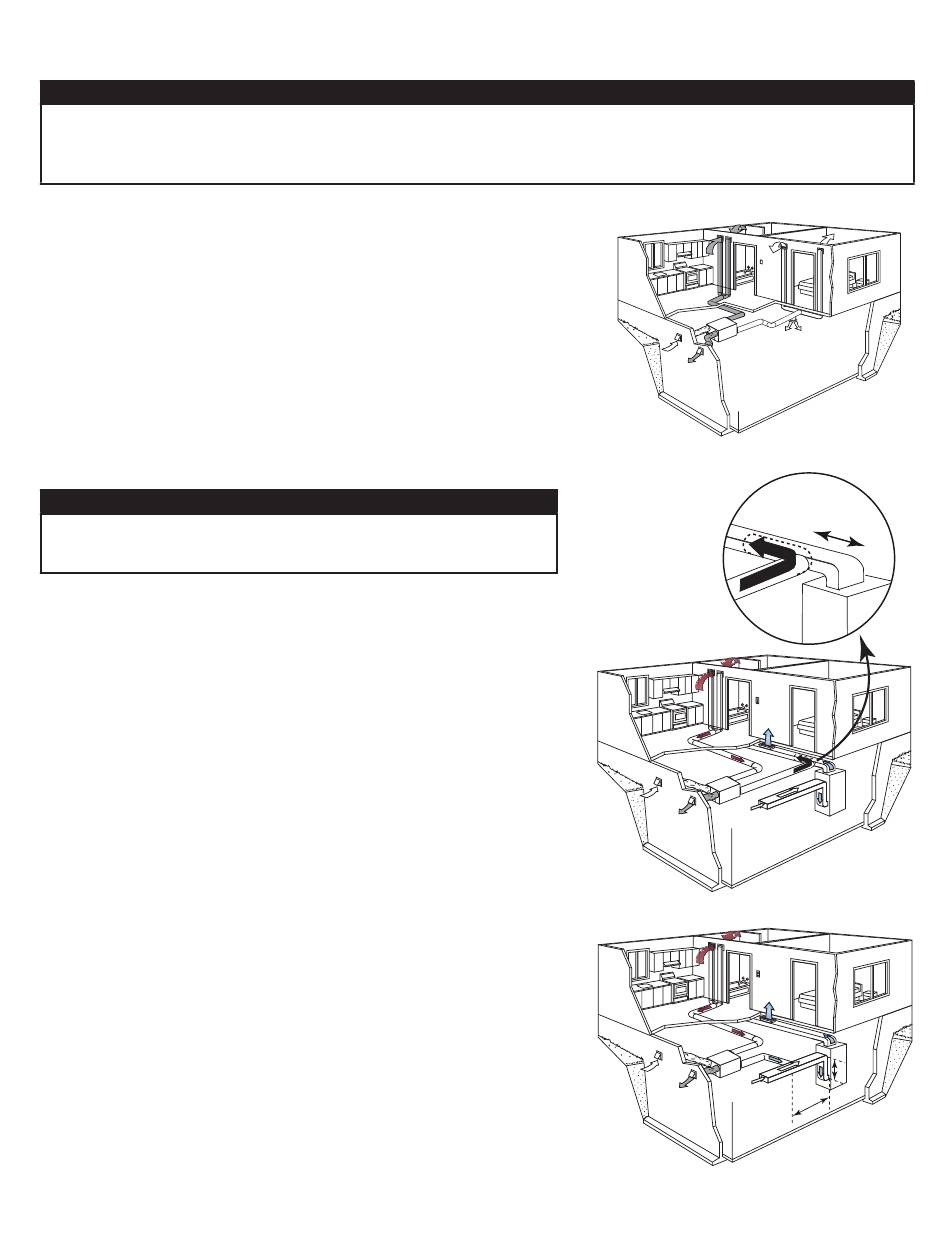

5.4.1 I
NSTALLATION INDÉPENDANTE
Aspiration d'air vicié :
•
Installer les grilles là où les contaminants sont produits : cuisine, salle de bains,
buanderie, etc.
•
Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à
305 mm) du plafond OU les installer au plafond.
•
Installer les grilles à au moins 4 pieds de la cuisinière.
Distribution d'air frais :
•
Installer les grilles dans les chambres à coucher, salle à dîner, salon et sous-sol.
•
Installer les grilles au plafond OU sur un mur intérieur, en dirigeant l'air vers le
plafond.
•
Si une grille doit être installée au plancher, diriger son jet d'air vers le mur.
5.4.2 D
ISTRIBUTION À LA SOURCE
Si l'appareil est raccordé au conduit de distribution de la fournaise,
ce dernier doit être en métal et de dimensions lui permettant de
supporter le débit additionnel produit par l'appareil.
Aspiration d'air vicié :
•
Installer les grilles là où les contaminants sont produits : cuisine, salle de bains,
buanderie, etc.
•
Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm
à 305 mm) du plafond OU les installer au plafond.
•
Installer les grilles à au moins 4 pieds de la cuisinière.
Distribution d'air frais :
•
Couper une ouverture dans le conduit de distribution de la fournaise, à au moins
18 pouces (0,5 m) de celle-ci.
•
Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil à
l'aide d'un conduit de métal.
•
S'assurer que le conduit de l'appareil forme un coude à l'intérieur du conduit de
la fournaise.
NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être essentiel,
que le ventilateur de la fournaise soit synchronisé avec l'appareil.
5.4.3 D
ISTRIBUTION À LA SOURCE
Aspiration d'air vicié :
•
Installer les grilles là où les contaminants sont produits : cuisine, salle de bains,
buanderie, etc.
•
Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm
à 305 mm) du plafond OU les installer au plafond.
•
Installer les grilles à au moins 4 pieds de la cuisinière.
Distribution d'air frais :
•
Couper une ouverture dans le conduit de retour de la fournaise, à au moins
10 pieds (3,1 m) de celle-ci (A+B).
•
Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil à
l'aide d'un conduit de métal.
NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être essentiel,
que le ventilateur de la fournaise soit synchronisé avec l'appareil.
⚠
AVERTISSEMENT
- C
ÔTÉ DISTRIBUTION
ATTENTION
- C
ÔTÉ RETOUR
VH0099
VH0138
VH0139
8
18 po
(0,5
)
M
MIN
B
A
A + B =
AU MOINS
10
(3,1
)
PI
M
