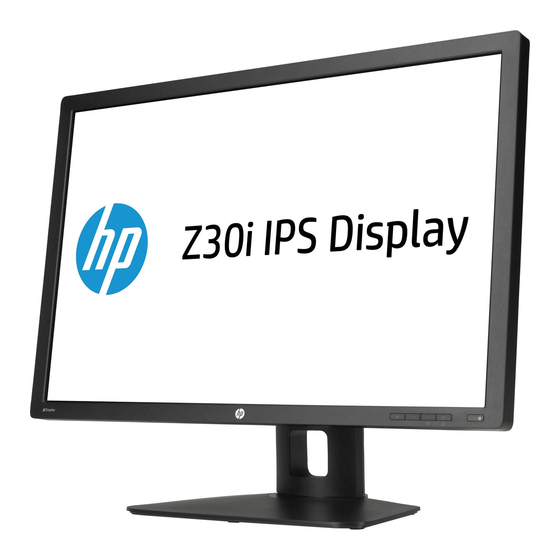

Affichages HP Z24i, Z27i, et Z30i IPS
Guide de l'utilisateur

Publicité

Table des Matières
loading

Sommaire des Matières pour HP Z24i

  • Page 1 Affichages HP Z24i, Z27i, et Z30i IPS Guide de l'utilisateur...
  • Page 2 Microsoft® et Windows® sont des marques déposées aux États-Unis de Microsoft Corporation. Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie...
  • Page 3: À Propos De Ce Guide

    À propos de ce guide Ce guide fournit des informations sur les caractéristiques, l'installation et les spécifications techniques du moniteur. AVERTISSEMENT ! Ce symbole signale des instructions dont le non-respect pourrait entraîner des blessures ou la mort. ATTENTION : Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages pour le matériel ou la perte d'informations.
  • Page 4 À propos de ce guide...
  • Page 5: Table Des Matières

    Commandes du panneau avant ......................11 Réglage du moniteur .......................... 12 Mise sous tension du moniteur ......................14 Politique de HP en termes de filigrane et de rémanence d'image ............. 15 Raccordement de périphériques USB ....................15 Retrait du socle de l'écran ........................16 Montage du moniteur .........................
  • Page 6 Modèle Z27i ........................29 Modèle Z30i ........................30 Définition des modes utilisateur ......................30...
  • Page 7: Caractéristiques Du Produit

    ● Socle amovible permettant divers montages du moniteur ● HP Quick Release 2 pour installer rapidement le moniteur sur un simple clic et le retirer avec la languette de dégagement, pratique et coulissante ● Support de montage en option pour client léger qui se fixe à l'arrière du socle (acheté...
  • Page 8 Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique ● Les consignes de sécurité, certifications et avis de conformité pour ces produits sont disponibles dans le Guide de référence des moniteurs LCD HP fourni sur le CD livré avec le moniteur. Chapitre 1 Caractéristiques du produit...
  • Page 9: Configuration Et Utilisation Du Moniteur

    Abaissez le bas de la plaque de montage (2) du socle dans l'encoche jusqu'à ce qu'elle s'enclenche. Le loquet HP Quick Release 2 (3) est libéré lorsque le socle est bien en place. Installation du socle...
  • Page 10: Éléments Arrière

    Éléments arrière Modèle Z24i Élément Fonction Connecteurs USB 2.0 Permet de connecter des périphériques USB optionnels au descendants (panneau moniteur. latéral) Interrupteur principal Permet d’allumer ou d’éteindre le moniteur. REMARQUE : En plaçant l'interrupteur en position « Arrêt », le moniteur passe en mode basse consommation lorsqu'il n'est pas utilisé.
  • Page 11: Modèles Z27I Et Z30I

    Permet de connecter le câble vidéo DVI-D au moniteur. HDMI Permet de connecter un câble HDMI au moniteur. Sortie audio Connecte un casque ou une barre de haut-parleurs HP en option au moniteur. Connecteur USB 3.0 Permet de connecter le câble du concentrateur USB au montant connecteur du concentrateur USB du moniteur et à...
  • Page 12: Connexion Des Câbles

    Connexion des câbles Placez le moniteur près de l'ordinateur, dans un endroit pratique et bien ventilé. Avant de brancher les câbles, acheminez-les à travers le trou prévu à cet effet au centre du socle. Chapitre 2 Configuration et utilisation du moniteur...
  • Page 13 En fonction de votre modèle et de votre configuration, connectez le câble DisplayPort, DVI, HDMI ou vidéo VGA entre le PC et le moniteur. REMARQUE : L'écran peut prendre en charge une entrée analogique ou numérique. Le mode vidéo est déterminé par le câble vidéo utilisé. Les entrées recevant un signal vidéo valide sont détectées automatiquement par l'écran.
  • Page 14 ● Pour un fonctionnement en mode numérique DisplayPort, connectez une extrémité du câble DisplayPort au connecteur DisplayPort situé à l'arrière du moniteur et l'autre extrémité au connecteur DisplayPort de l'ordinateur (câble fourni avec certains modèles). ● Pour un fonctionnement en mode numérique HDMI (modèles Z27i et Z30i uniquement), connectez une extrémité...
  • Page 15 Branchez une extrémité du câble USB au connecteur du concentrateur USB situé à l'arrière de l'ordinateur, et l'autre extrémité au connecteur USB montant du moniteur. REMARQUE : Le modèle Z24i prend en charge USB 2.0 . Les modèles Z27i et Z30i prennent en charge USB 3.0 . Connexion des câbles...
  • Page 16 Raccordez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière de l'écran, et raccordez l'autre extrémité à une prise murale. AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels : Ne neutralisez pas la connexion de terre du cordon d'alimentation. La prise de terre est un élément de sécurité...
  • Page 17: Commandes Du Panneau Avant

    à l’arrière de l'écran est en position Marche pour allumer l'écran. REMARQUE : Pour afficher le simulateur du menu OSD, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml. Commandes du panneau avant...
  • Page 18: Réglage Du Moniteur

    Réglage du moniteur Inclinez l'écran du moniteur vers l'avant ou vers l'arrière pour l'installer dans une position confortable, au niveau des yeux. Faites pivoter le moniteur vers la gauche ou la droite pour obtenir un meilleur angle de visionnage. Chapitre 2 Configuration et utilisation du moniteur...
  • Page 19 Réglez la hauteur de l'écran de votre station de travail sur une position confortable. Le coin supérieur du cadre de l'écran ne doit pas dépasser une hauteur parallèle à celle de vos yeux. Un écran bénéficiant d'une position basse et inclinée est en général plus confortable pour les utilisateurs porteurs de lentilles de contact.
  • Page 20: Mise Sous Tension Du Moniteur

    Pour afficher des informations sur l'écran en mode portrait, vous devez installer le logiciel HP Display Assistant présent sur le CD de logiciels et de documentation. Le menu OSD peut également pivoter en mode portrait. Pour faire pivoter le menu OSD, accédez au...
  • Page 21: Politique De Hp En Termes De Filigrane Et De Rémanence D'image

    Les moniteurs utilisés 24 heures sur 24 et présentant de ce fait un dommage de rétention d'image ne seront pas couverts pas la garantie HP. Pour éviter tout dommage de rétention d'image, éteignez toujours le moniteur lorsqu'il n'est pas utilisé ou, si cela est pris en charge par votre système, utilisez le paramètre de gestion de l'alimentation pour éteindre l'affichage lorsque le système est en veille...
  • Page 22: Retrait Du Socle De L'écran

    Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux. Appuyez sur le loquet près du centre inférieur du moniteur pour déverrouiller le HP Quick Release 2 (1). Faites pivoter le bas du socle vers le haut jusqu'à ce que la plaque de montage se dégage de l'encoche dans le panneau (2).
  • Page 23: Montage Du Moniteur

    Vous pouvez relier le panneau du moniteur à un support de montage en utilisant le support de montage HP Quick Release 2 ou vous pouvez relier le panneau du moniteur à un support de montage sans le support de montage HP Quick Release 2.
  • Page 24: Montage Du Moniteur À L'aide Du Support De Montage Quick Release 2

    Montage du moniteur à l'aide du support de montage Quick Release 2. Pour monter le panneau du moniteur sur un support de montage à l'aide du support de montage Quick Release 2 : Retirez les quatre vis maintenant la plaque de montage à la tête du socle. Retirez les quatre vis de la plaque de montage pour séparer la plaque de montage de son capot.
  • Page 25 Retirez les quatre vis des orifices VESA situés à l'arrière du panneau du moniteur. Installez la plaque de montage au mur ou au bras pivotant de votre choix en utilisant les quatre vis qui ont été retirées des orifices VESA à l'arrière du panneau du moniteur. Montage du moniteur...
  • Page 26: Montage Du Moniteur Sans L'aide Du Support De Montage Quick Release 2

    Pour monter le panneau du moniteur directement à un support de montage sans l'aide du support de montage HP Quick version 2, utilisez les quatre vis retirées des orifices VESA à l'arrière du panneau du moniteur et installez-les pour fixer le dispositif de montage à l'arrière du panneau du moniteur.
  • Page 27: Emplacement Du Numéro De Série Et De La Référence Du Produit

    Le numéro de série et la référence du produit se trouvent sur une étiquette située sur le panneau arrière de la tête d'affichage. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur. REMARQUE : Vous devrez peut-être faire pivoter partiellement la tête d'affichage pour lire...
  • Page 28: Installation D'un Dispositif Antivol

    Installation d'un dispositif antivol Vous pouvez sécuriser le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez HP. Fonctions d’économie d’énergie L'écran offre un mode basse consommation. L'écran passe dans cet état s'il détecte l'absence du signal de synchronisation horizontale ou verticale.
  • Page 29: Mode Power-Saver

    REMARQUE : Le mode économie d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie. En sélectionnant certains paramètres dans l'utilitaire d'économie d'énergie de votre ordinateur, vous pouvez aussi programmer le moniteur pour entrer dans l'état de faible consommation à un moment déterminé.
  • Page 30 Le Minuteur de veille a cinq paramètres : ● Régler l'heure act ● Régl. l'heure veille ● Régl. l'heure actif ● Veille : On/Off ● Passer En Veille Pour régler le mode Veille : Appuyez sur le bouton Menu du panneau avant du moniteur pour afficher le Menu OSD. Faites défiler le menu et mettez en surbrillance Gestion.
  • Page 31: Trouver Plus D'informations

    Trouver plus d'informations Guides de référence Veuillez vous référer au Guide de référence des moniteurs LCD HP inclus sur le CD, présent avec votre moniteur et obtenir des informations supplémentaires pour : ● Optimiser les performances du moniteur ● Vous informer sur les consignes de sécurité et de maintenance ●...
  • Page 32: Annexe A Caractéristiques Techniques

    Caractéristiques techniques REMARQUE : Toutes les spécifications sont les spécifications nominales fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles. Modèle Z24i Affichage Écran large 60,96 cm Écran large 24 pouces Entrez...
  • Page 33: Modèle Z30I

    DisplayPort (l'inclusion du câble varie selon la région) REMARQUE : Pour obtenir les dernières ou d'autres spécifications sur ce produit, allez à l'adresse http://www.hp.com/go/ productbulletin et recherchez votre modèle d'écran afin de trouver la fiche technique de votre modèle. Modèle Z30i Écran...
  • Page 34: Détection Des Résolutions Pré-Réglées

    Les résolutions graphiques présentées ci-dessous sont les modes les plus utilisés et sont réglées par défaut en usine. Ce moniteur détecte automatiquement ces modes prédéfinis et les affiche bien dimensionnés et centrés à l'écran. Modèle Z24i Pré- Format pixel Fréq horz (kHz) Fréq vert (Hz)
  • Page 35 720p50 1280 × 720 37,5 720p60 1280 × 720 1080p50 1920 × 1080 56,25 1080p60 1920 × 1080 67,5 Modèle Z27i Pré- Format pixel Fréq horz (kHz) Fréq vert (Hz) réglé 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 ×...
  • Page 36: Définition Des Modes Utilisateur

    Modèle Z30i Pré- Format pixel Fréq horz (kHz) Fréq vert (Hz) réglé 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 × 720 45,00 59,94 1280 × 800 49,702 59,81 1280 ×...
  • Page 37 Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la mémoire. L'écran enregistre automatiquement le nouveau réglage, puis reconnaît le nouveau mode comme s'il s'agissait d'un mode prédéfini.
