Merci d'avoir acheté ce produit.
Pour des performances et une sécurité optimales, veuillez lire attentivement ces instructions.
Veuillez conserver ce manuel pour future référence.
Instructions d'installation incluses
Les travaux d'installation doivent être effectués par un spécialiste d'installation qualifié. ( 4 à 6)
Avant de commencer les travaux, lisez attentivement ces consignes d'installation ainsi que les
consignes d'utilisation afin de vous assurer que l'installation est effectuée correctement.
(Veuillez conserver ces instructions. Vous en aurez peut-être besoin pour entretenir ou déplacer ce
système.)

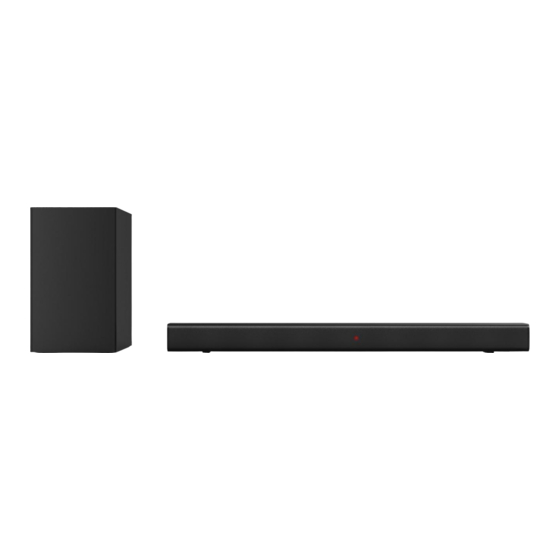

Système Audio Home Cinema
ENREGISTREZ-VOUS DES MAINTENANT
MISES A JOUR
ASTUCES
www.panasonic.com/mypanasonic
Mode d'Emploi
SC-HTB150
Modèle n°
NOUVEAUTES
OFFRES
Ver. 1.0.0
Publicité
Manuels Connexes pour Panasonic SC-HTB150
Sommaire des Matières pour Panasonic SC-HTB150
- Page 1 Mode d’Emploi Système Audio Home Cinema SC-HTB150 Modèle n° Merci d'avoir acheté ce produit. Pour des performances et une sécurité optimales, veuillez lire attentivement ces instructions. Veuillez conserver ce manuel pour future référence. Instructions d'installation incluses Les travaux d'installation doivent être effectués par un spécialiste d'installation qualifié. ( 4 à 6) Avant de commencer les travaux, lisez attentivement ces consignes d'installation ainsi que les consignes d'utilisation afin de vous assurer que l'installation est effectuée correctement.
- Page 2 Sommaire Précautions de Sécurité ....................2 Spécifications ........................4 Placement ........................4 Montage mural ....................... 5 Panneau .......................... 6 Connexions ........................7 Connexion du subwoofer ....................9 Télécommande ......................10 Lecture de base ......................12 Résolution des problèmes .................... 13 Caractéristiques ......................
- Page 3 ATTENTION Appareil Afin de réduire les risques d'incendie, d'électrocution ou d'en dommagement du produit, – N'installez pas et ne placez pas cet appareil dans une bibliothèque, une armoire encastrée ou dans tout autre espace confiné. Assurez-vous que cet appareil est bien ventilé. –...
- Page 4 Câble CA Appareil principal Subwoofer Adaptateur Chevilles (x2) et Télécommande (SC-HTB150) (SC-HTB150S) secteur vis (x2) murales Placement Placer l'unité principale dans une étagère, sur une table ou au mur. Afin d'éviter les blessures, la barre de son doit être solidement fixée au mur conformément aux instructions d'installation ci-dessous.
- Page 5 2 Placez l'appareil dans la position souhaitée et fixez chaque cordon sur le meuble ou la table. Œillet de vis Assurez-vous que le jeu du cordon est le plus petit possible. Ne faites pas reposer l'appareil contre le téléviseur ou le mur. Fixez l'œillet de vis dans une position capable de supporter plus de 30 kg.
- Page 6 1. Percez les deux trous (environ 6 mm de diamètre) dans le mur et maintenez la distance entre les trous de la barre de son à 680 mm, comme le montre l'image de droite. Insérez les deux chevilles fournies dans deux trous percés, puis insérez deux vis fournies dans les deux trous, et serrez, comme le montre l'image de droite (schéma 1).
- Page 7 PANNEAU LATERAL : VEILLE : Fait basculer l’appareil entre les mo des ALLUME et VEILLE. ❶ SOURCE : Bascule entre les différents modes de source dont ❷ BLUETOOTH, ENTREE DE LIGNE, OPTIQUE et ARC. VOLUME - : Appuyer pour diminuer le volume sonore. ❸...
- Page 8 Bluetooth. Utilisez vos appareils Bluetooth pour rechercher le signal Bluetooth de la barre de son, sélectionnez SC-HTB150 sur la liste. Si vous êtes invité à saisir un mot de passe, entrez 0000. La barre de son se synchronise alors pour lire des chansons sur votre téléphone portable tandis que le voyant lumineux reste bleu, ce qui signifie...
- Page 9 ; le voyant clignote alors rapidement en bleu. Activez la fonction Bluetooth de votre appareil pour rechercher le signal Bluetooth et sélectionnez SC-HTB150 dans la liste des appareils. Lorsque votre appareil et la barre de son sont connectés, le voyant de la barre de son demeure bleu.
- Page 10 Télécommande Utilisation de la télécommande Insérez la pile dans la télécommande. Dirigez la télécommande vers le capteur de télécommande situé sur le panneau avant. La télécommande fonctionne à une distance d'environ 8 mètres du capteur et à un angle d'environ 30 degrés, sur les côtés gauche et droit. Mise en place de la pile ❶...
- Page 11 Remarque : Retirez la pile lorsque vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée. Une pile faible est susceptible de fuir et d’endommager gravement la télécommande. La pile ne doit pas être exposée à une source de chaleur excessive, telle que la lumière du soleil, du feu ou toute autre chose du genre.
- Page 12 Lecture de base Utilisation Pressez pour allumer l'appareil. Appuyez à nouveau pour mettre l'appareil en mode veille. L'appareil est en état de veille (le témoin lumineux [ ] s'allume) lorsque le câble d'alimentation secteur est connecté. Tant que l'adaptateur secteur est connecté à une prise électrique, le circuit primaire est toujours ”sou s tension”.
- Page 13 Résolution des problèmes Avant de recourir au service de maintenance, veuillez essayer de résoudre le problème par vous- même avec le tableau suivant. Symptôme Cause(s) Solution Le câble d’alimentation secteur de Veuillez vérifier que le câble d'alimentation Pas de l'adaptateur n'est pas connecté...
- Page 14 Caractéristiques Barre de son AC ~ 100 -240V, 50/60Hz; DC 18V/2A Source d’alimentation Subwoofer AC ~ 100 -240V, 50/60Hz; DC 18V/2A Barre de son Consommation d'énergie (utilisation normale) Subwoofer Barre de son ≤0,5W Consommation d’énergie en mode veille Subwoofer ≤2W Barre de son 762mm x 58mm x 70mm Dimensions...
- Page 15 La marque et les logos Bluetooth sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Entertainment and Communication Company se fait sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.
- Page 16 Français Déclaration de Conformité (DoC) Par la présente, «Panasonic Marketing Europe GmbH» déclare que ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE. Les clients peuvent télécharger une copie de la DoC originale sur nos produits RE à...
