5-5 Tracé de deux graphes sur le même écran
k Copie du graphe sur l'écran secondaire
Le double graphe permet de diviser l'écran en deux parties. Vous pouvez alors représenter
deux fonctions différentes de chaque côté pour les comparer, ou bien tracer un graphe de
taille normale sur un côté et un agrandissement du graphe sur l'autre côté. Le double graphe
est donc un instrument d'analyse précieux.
Le côté gauche de l'écran d'un double graphe est appelé « écran principal », tandis que le
côté droit est appelé « écran secondaire ».
u Écran principal
Le graphe sur l'écran principal est directement tracé à partir de la fonction.
u Écran secondaire
Le graphe sur l'écran secondaire est une copie ou un agrandissement du graphe tracé
sur l'écran principal. Vous pouvez faire des réglages différents de fenêtre d'affichage pour
l'écran principal et l'écran secondaire.
1. Depuis le menu principal, accédez au mode GRAPH .
2. Sur l'écran de configuration, sélectionnez « Graph » pour Dual Screen.
3. Effectuez les réglages de fenêtre d'affichage pour l'écran principal.
Appuyez sur 6(RIGHT) pour afficher l'écran de réglages de graphe secondaire. Pour
revenir à l'écran de réglage de l'écran principal, appuyez sur 6(LEFT).
4. Stockez la fonction et tracez le graphe sur l'écran principal.
5. Effectuez l'opération de double graphe souhaitée.
K1(COPY) ... Copie le graphe de l'écran principal sur l'écran secondaire
K2(SWAP) ... Echange le contenu de l'écran principal et celui de l'écran secondaire
K3(PICT)....Sauvegarde le graphe dans la mémoire d'image ou l'en rappelle.

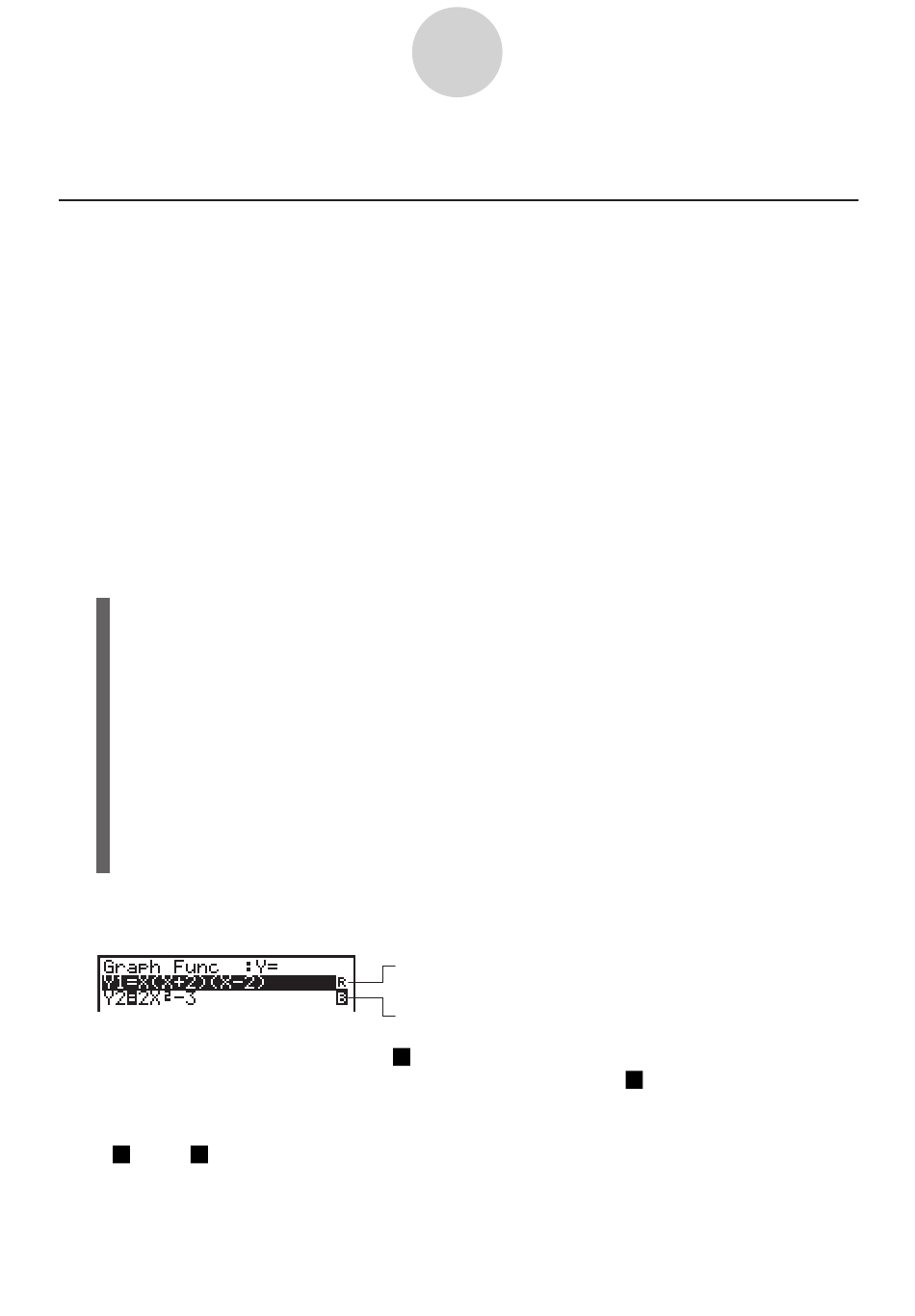

• Des indicateurs apparaissent sur le côté droit des formules de la liste de relation du graphe
montrant où les graphes sont tracés avec le double graphe.
Effectuer un tracé avec la fonction «
à tracer sur le côté droit de l'affichage. La fonction indiquée par «
deux côtés du graphe.
Appuyer sur 1(SEL) tandis que l'une des fonctions' est surlignée effacerait l'indicateur
R
B
«
» ou «
» . Une fonction sans indicateur est tracée comme graphe de l'écran principal
(sur le côté gauche de l'affichage).
5-5-1
Tracé de deux graphes sur le même écran
Indique un graphe sur l'écran secondaire (sur la droite
de l'écran)
Indique un graphe tracé sur les deux côtés de l'écran
R
» dans l'écran de l'exemple ci-dessus affiche le graphe
B
» est représentée des
