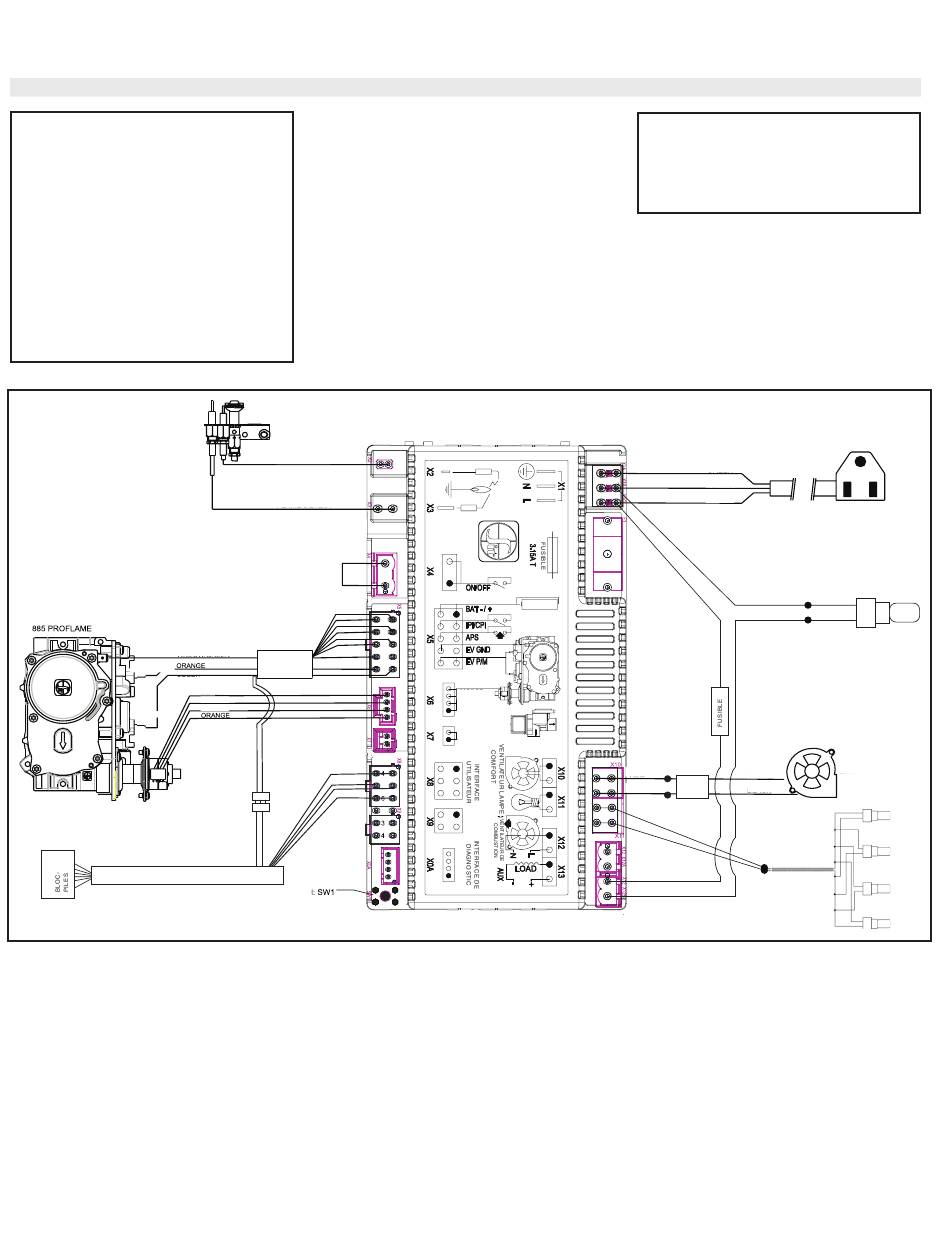

Schémas de câblage sans thermostat
AVERTISSEMENT :
Mise à la terre
Instructions
Ce ventilateur possède une
fiche à 3 broches (terre) pour
vous protéger du risque d'élec-
trocution; elle doit être bran-
chée directement dans une
prise de courant à 3 alvéoles
dûment mise à la terre. Ne pas
couper ou retirer la broche de
mise à la terre de cette prise.
JAUNE/VERT
VEILLEUSE
VERT
BRÛLEUR
Cet appareil de chauffage peut fonctionner sans
courant alternatif 120 volts. En cas de panne de
courant, la télécommande et le thermostat conti-
nuent de fonctionner lorsqu'il y a des 4 piles AA dans
le récepteur de télécommande. Voir le remarque
ci-dessous. Le ventilateur en option et l'éclairage
standard on besoin d'un courant alternatif 120 volts
pour fonctionner.
Remarques : Quatre (4) piles AA doivent être
ÉTINCELLES
DÉTECTEUR DE FLAMMES
NOIR
NOIR
BRUN
JAUNE
RACCORDEMENT
PILES
INTERRUPTEUR
installées dans le compartiment
des piles de secours pour que
cet appareil puisse fonctionner en
cas de panne de courant. Voir les
instructions par rapport aux piles
de secours dans ce manuel. Le
ventilateur ne fonctionnera pas en
cas de panne de courant.
MOTEUR
DIVISEUR DE FLUX
MODULE DE CONTRÔLE IFC PROFLAME 2
installation
ATTENTION : S'assurer que les fils
ne soient pas en contact avec une
surface chaude ni à proximité de
bords tranchants.
ATTENTION : Étiquetez tous les fils et
câbles avant de les dé-
connecter pour l'entretien
des contrôles. Des erreurs
de raccordement peuvent
provoquer des dysfonction-
nements et présenter un
danger. Vérifier le fonction-
nement de l'appareil après
entretien.
VERT
NOIR
NOIR
BLANC
WHITE
BLACK
NOIR
BLACK
NOIR
ROUGE
BLANC
NOIR
NOIR
JAUNE
YELLOW
YELLOW
JAUNE
ÉCLAIRAGE
BOTTOM LIGHTS
INFÉRIEUR
Foyer au gaz Grandview® G800EC
PRISE
PRINCIPALE
ÉCLAIRAGE
TOP LIGHT
SUPÉRIEUR
VENTILATEUR
|
75
