Installation des panneaux de briques
Modèles G800EC/G800C
Pour les panneaux de briques :
Remarque: Ne pas installer la grille du foyer, les éléments décoratifs,
la vermiculite, les braises, ou les bûches avant que les
panneaux de briques ne soient installés.
• Les panneaux de briques se décolorent légèrement avec le
temps. Cette décoloration est normale et n'est pas considérée
comme un défaut.

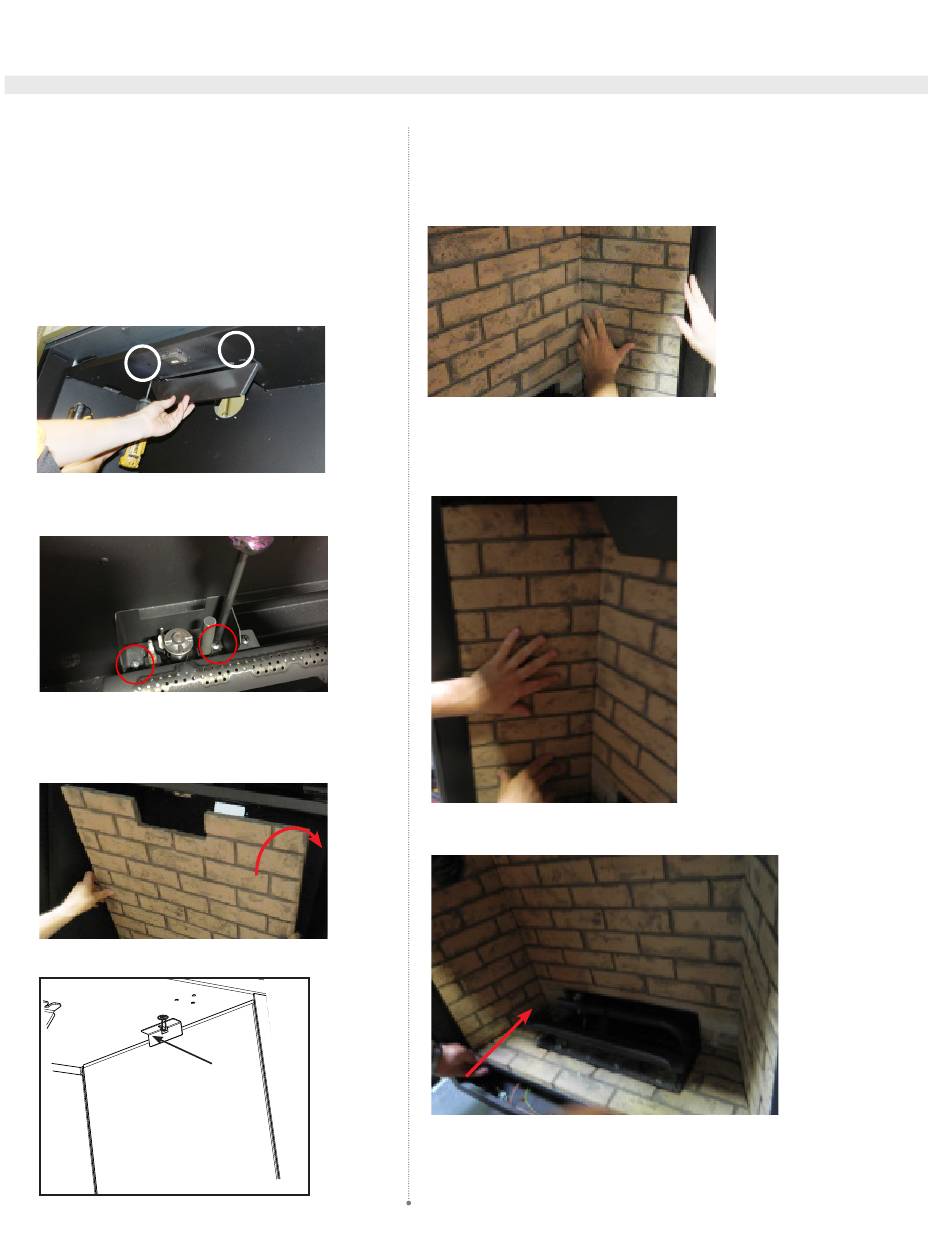

1. Enlever l'écran et la porte vitrée, s'ils sont installés.
2. Dévisser les 2 vis dans les emplacements indiqués ci-dessous.
Glissez le déflecteur supérieur vers le mur du fond, puis retirez-le
de l'appareil.
3. Desserrer les deux vis sur le dispositif de la veilleuse dans les
emplacements indiqués ci-dessous. Glisser la protection de la
veilleuse vers le mur du fond, puis retirez-le de l'appareil.
4. Installer soigneusement le panneau arrière. Incliner le panneau vers
l'avant à partir du haut et reposer le bas du panneau sur le plancher de
la chambre de combustion. Basculez la partie supérieure vers l'arrière
jusqu'à ce qu'elle repose également sur le mur arrière de la chambre
de combustion.
5. Desserrer les vis et retirer la pince à briques.
Intérieur du dessus de la
chambre de combustion
Panneau
920-149b-fr
INSTALLATION DES PANNEAUX DE BRIQUES
Pince à
briques
6. Installez le panneau latéral droit - le coin incliné doit être situé face à
l'arrière inférieur du foyer au moment de l'installation.
REMARQUE : La rangée de briques la plus courte doit être placée au bas
des panneaux arrière et latéraux.
7. Une fois le panneau en place, fixez-le à l'aide de la pince à briques
retirée à l'étape 5 et serrez la vis.
8. Répéter les étapes 5-7 sur le côté gauche.
9. Glissez soigneusement le panneau inférieur sous le brûleur et
poussez-le vers l'arrière jusqu'à ce qu'il entre en contact avec le
panneau arrière.
10. Réinstaller le déflecteur supérieur.
11. Remplacer la protection de la veilleuse enlevée à l'étape 3.
1
installation
02.10.20
Foyer au gaz Grandview® G800EC
|
