consignes d'installation

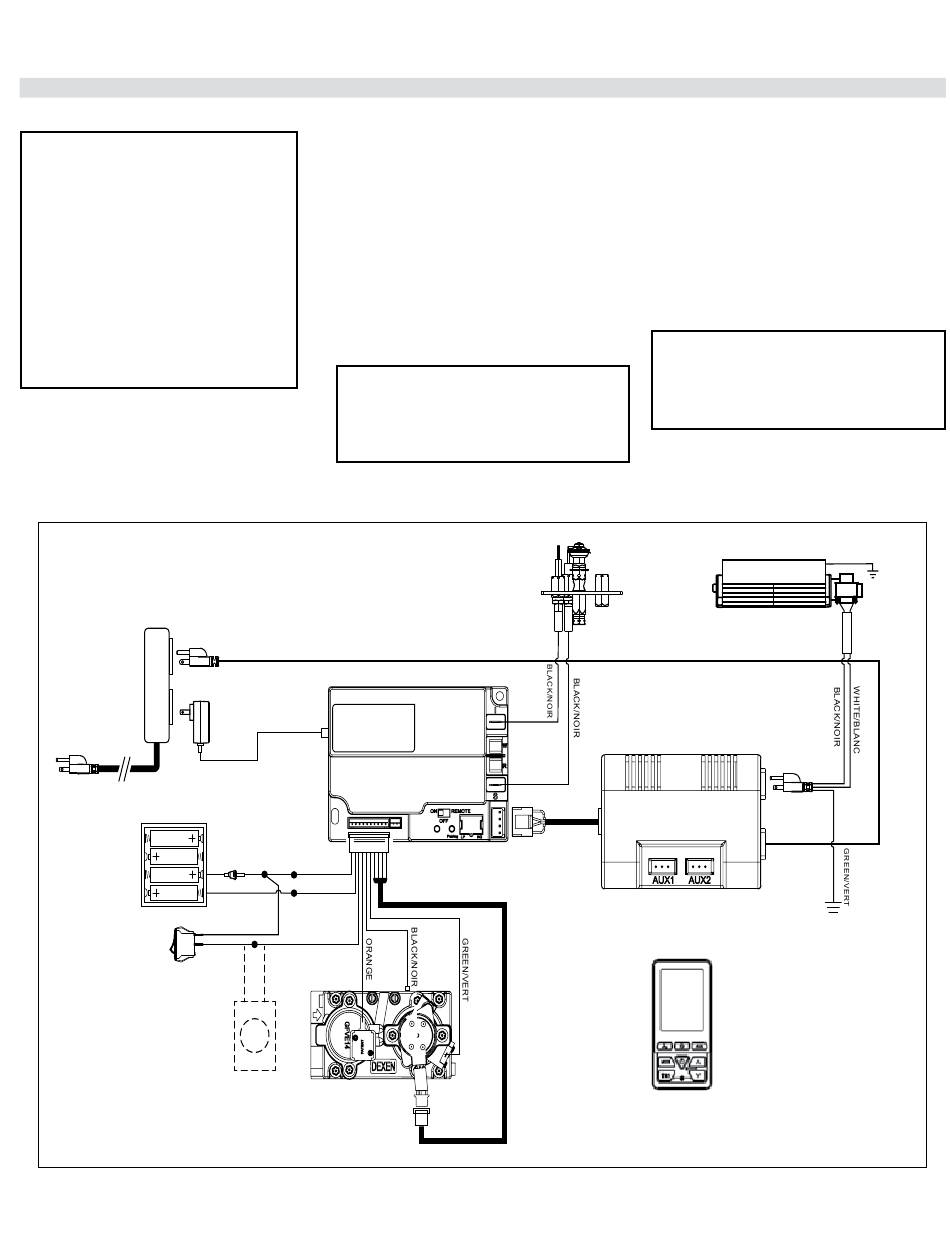

Schéma de câblage avec thermostat mural en option
AVERTISSEMENT :
Procédures de mise à la terre
Cet appareil est équipé d'une
prise de terre à trois broches
pour une protection contre les
chocs électriques. Cette prise
doit être directement bran-
chée à une prise à 3 fiches
mise à la masse. Ne pas coup-
er ni dévier le contact de mise
à la terre de cette prise.
U39EX WIRING DIAGRAM - LABEL
MAIN LINE AC
ALIMENTATION
PRINCIPALE CA
3 METER
AA
BATTERY
AA
PACK/
BLOC-PILES
AA
AA
REMOTE OVERRIDE
TOGGLE SWITCH/
INTERRUPTEUR À BASCULE
À DÉROGATION
À DISTANCE
6.40 x 3.95"
44 | Poêle au gaz autoportant à évacuation directe ULTIMATE™ U39EX de Regency®
Cet appareil de chauffage peut fonctionner sans
courant alternatif 120 volts. En cas de panne
de courant, le thermostat et la télécommande
continuent de fonctionner tant que les 4 piles AA
sont installées.
Remarque :
4 piles AA doivent être placées dans le compar-
timent des piles de secours pour que l'appareil
puisse fonctionner en cas de panne de courant.
Voir les directives sur les piles de secours dans le
présent manuel. Le ventilateur ne fonctionnera
pas en cas de panne.
ATTENTION : S'assurer que les fils
ne sont pas en contact avec une
surface chaude ni à proximité de
bords tranchants.
GM8K1-N
DC 6V
ADAPTER /
ADAPTATEUR
FUSE/FUSIBLE
RED/ROUGE
BLACK/NOIR
RED/ROUGE
BROWN/
BROWN/
BRUN
BRUN
OPTIONAL
VALVE
THERMOSTAT/
THERMOSTAT
EN OPTION
PILOT/VEILLEUSE
SPARK/
ÉTINCELLE
FLAME DETECT/
DÉTECTEUR DE FLAMMES
REMOTE/TÉLÉCOMMANDE
Un thermostat mural peut être installé en cas
de besoin. Brancher les fils comme indiqué
sur le schéma de câblage.
Remarque : Il est préférable d'installer le
thermostat sur un mur intérieur.
Regency offre un thermostat programmable en
option, mais tout thermostat de type non anticipatif
de 250-750 millivolts homologué CSA, ULC ou UL
peut être utilisé.
ATTENTION
Ne pas brancher les fils du
thermostat mural millivolt aux
fils de 120 V.
GROUND/MISE À LA TERRE
FAN/
VENTILATEUR
AUX300
GROUND/
MISE À LA TERRE
