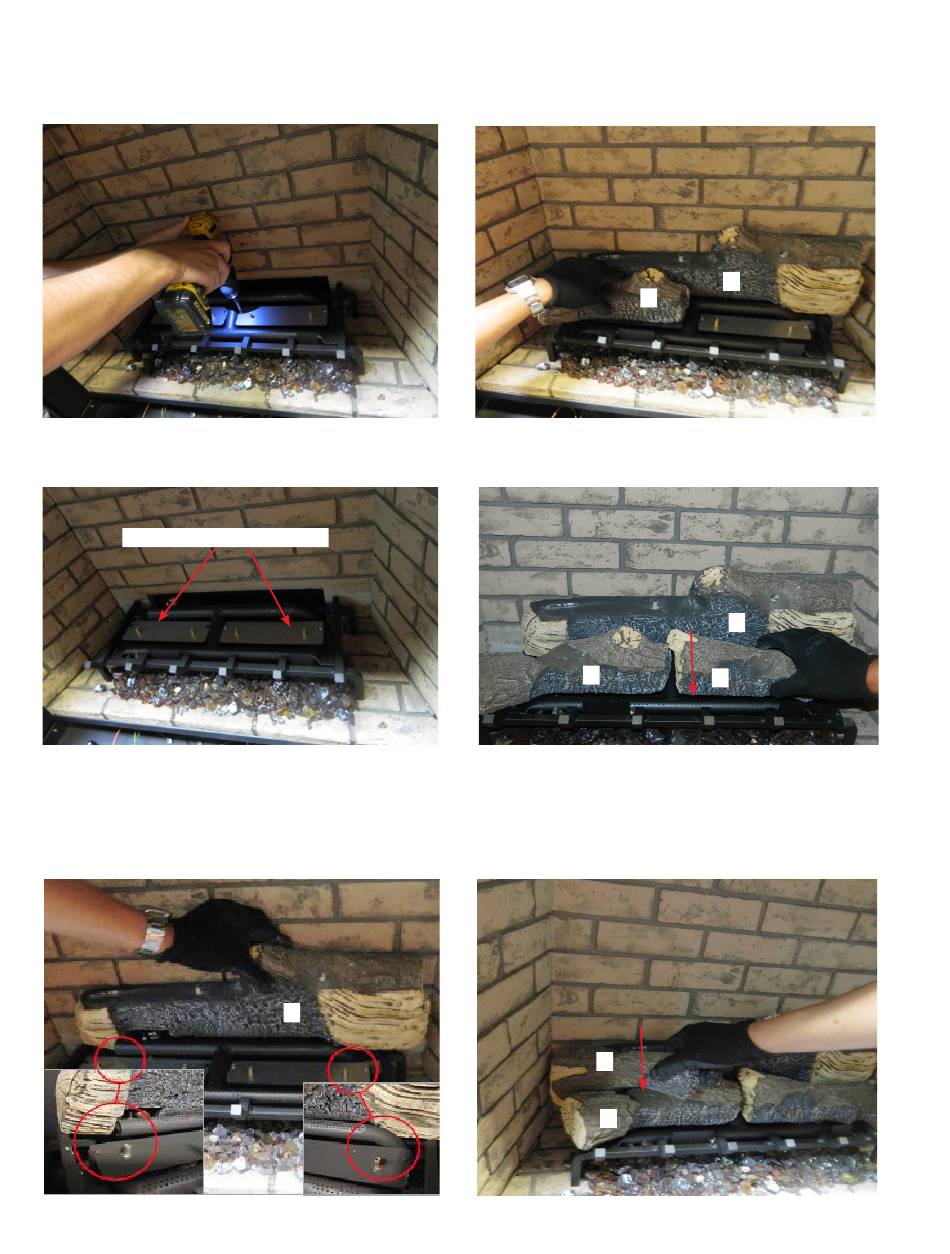

INSTALLATION DU JEU DE BÛCHES
4. Installer 2 plaques de support de bûches sur le brûleur avec 2 vis
chacune, comme illustré.
Schéma 5—Installer les plaques de support de bûches
Plaques de support de bûches
Schéma 6—Plaques de support de bûches installées
5. Placer la bûche 1 sur le support de bûches, derrière l'arrière du
brûleur. S'assurer que la découpe gauche de la bûche s'appuie
contre l'extrémité du tube du brûleur et que l'extrémité droite de la
bûche s'appuie contre la courbe du brûleur. La position finale de la
bûche doit être tirée vers l'avant et vers la droite tout en touchant
l'extrémité et les parties courbes du brûleur.
Schéma 7—Installation de la bûche 1
|
68
Foyer au gaz Grandview® G800EC
920-127a-fr
6. Installer bûche 2 sur la plaque de support de bûches gauche. Aligner
7. Installer bûche 3 sur la plaque de support de bûches droit. Aligner
8. Installer la bûche 4 en diagonale à travers la bûche 2. Reposer la
1
Page 2 de 4
MODÈLES G800EC/G800C
les tiges situées sur la plaque avec les trous des tiges sur la bûche.
2
Schéma 8—Installer la bûche 2
les tiges situées sur la plaque avec les trous des tiges sur la bûche.
2
Schéma 9—Installer la bûche 3
bûche 4 dans l'encoche dans la bûche 2, comme illustré.
4
2
Schéma 10—Installer la bûche 4
1
1
3
