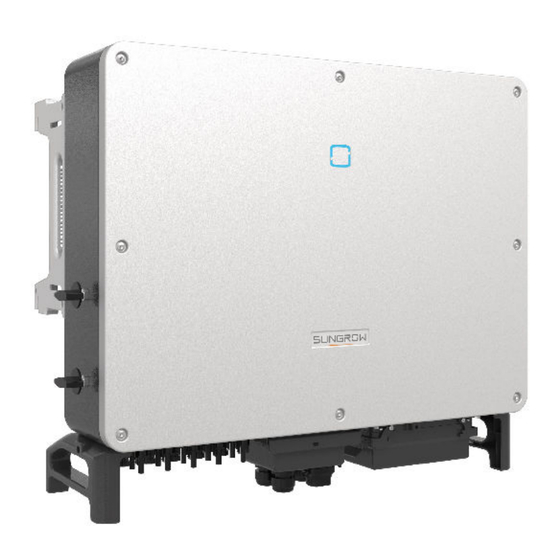

Sungrow SG30CX Manuel Utilisateur

Sungrow SG30CX Manuel Utilisateur

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Manuel utilisateur
Onduleur connecté au réseau PV
SG30CX / SG33CX / SG40CX / SG50CX / SG30CX-NI /
SG50CX-NI
SG30CX /
SG33CX / SG40CX / SG50CX /
SG30CX-NI / SG50CX-NIOnduleur
connecté au réseau PVManuel
utilisateurSG30_33_40_50CX/
SG30_33_40_50CX/SG30_50CX-NI-UFR-Ver24-202312

Publicité

loading

Manuels Connexes pour Sungrow SG30CX

Sommaire des Matières pour Sungrow SG30CX

  • Page 1 Manuel utilisateur Onduleur connecté au réseau PV SG30CX / SG33CX / SG40CX / SG50CX / SG30CX-NI / SG50CX-NI SG30CX / SG33CX / SG40CX / SG50CX / SG30CX-NI / SG50CX-NIOnduleur connecté au réseau PVManuel utilisateurSG30_33_40_50CX/ SG30_50CX-NI-UFR-Ver24-202312 SG30_33_40_50CX/SG30_50CX-NI-UFR-Ver24-202312...
  • Page 3 Licences de logiciels • Il est interdit d'utiliser les données contenues dans les micrologiciels ou logiciels développés par SUNGROW, en totalité ou en partie, à des fins commerciales et par tout moyen. • Il est interdit d'effectuer des opérations d'ingénierie inverse, de craquage ou d'effectuer toute autre opération compromettant la conception du programme d'origine du logiciel...
  • Page 4 Internet du fabricant du composant concerné. Validité Ce manuel s'applique aux modèles suivants d'onduleurs de chaîne photovoltaïque con- nectés au réseau de faible puissance : • SG30CX • SG33CX • SG40CX • SG50CX •...
  • Page 5 Tout le contenu, les images, les marquages ou les symboles dans ce manuel sont la propriété de SUNGROW. Aucune partie de ce document ne peut être réimprimée par du personnel n'appartenant pas à SUNGROW sans autorisation écrite. Le contenu de ce manuel peut être périodiquement mis à jour ou révisé, et c'est le produit effectivement acheté...
  • Page 7 Contenu Tous droits réservés.....................I À propos de ce manuel ....................II 1 Consignes de sécurité ..................1 1.1 Déballage et inspection...................2 1.2 Sécurité de l'installation...................3 1.3 Sécurité du branchement électrique ..............3 1.4 Sécurité du fonctionnement ................5 1.5 Sécurité à l'entretien ..................6 1.6 Sécurité lors de l'élimination des déchets ............7 2 Description du produit ..................8 2.1 Présentation du système.................8...
  • Page 8 4.4.2 Transport par palan ................30 4.5 Installation du support de montage ..............32 4.5.1 Support PV - Installation montée ............32 4.5.2 Installation murale ................33 4.6 Installation de l'onduleur................34 5 Raccordements électriques ................36 5.1 Consignes de sécurité ..................36 5.2 Description des bornes .................38 5.3 Présentation du branchement électrique ............40 5.4 Sertir la borne OT/DT..................41 5.5 Branchement à...
  • Page 9 6.1 Inspection avant mise en service ..............69 6.2 Procédure de mise en service................69 7 Application iSolarCloud .................71 7.1 Courte introduction ..................71 7.2 Installation de l'application................71 7.3 Aperçu de la fonction ..................72 7.4 Connexion ....................72 7.4.1 Exigences requises ................72 7.4.2 Procédure de connexion ..............72 7.5 Page d'accueil....................77 7.6 Infos exécution .....................80 7.7 Enregistrements ...................81...
  • Page 11 électrique et le travail en hauteur) dans des conditions météorologiques difficiles, telles que le tonnerre et la foudre, la pluie, la neige et les vents de niveau 6 ou plus. SUNGROW n'est pas responsable des dommages causés à l'appareil par des cas de force majeure, tels que les tremblements de terre, les inondations, les éruptions volcaniques, les coulées...
  • Page 12 • SUNGROW ne pourra en aucun cas être tenue responsable de toute violation des conditions générales de fonctionnement en toute sécurité, des normes de sécurité générales ou de toute consigne de sécurité contenues dans ce manuel.
  • Page 13 En cas de problèmes avec les éléments d'inspection ci-dessus, n'installez pas l'appareil et contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW rapidement. Sécurité de l'installation •...
  • Page 14 1 Consignes de sécurité Manuel utilisateur La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle approprié pendant les branchements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
  • Page 15 Déterminez les spécifications de l'interrupteur CA en respectant strictement les lois et réglementations locales applicables et les normes de sécurité ou les recommandations de SUNGROW. Dans le cas contraire, l'interrupteur risque de ne pas s'ouvrir à temps en cas d'anomalie, ce qui peut entraîner des incidents de sécurité.
  • Page 16 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations de maintenance non couvertes par ce manuel. Si nécessaire, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. À défaut, les pertes provoquées ne seront pas couvertes par la garantie.
  • Page 17 Manuel utilisateur 1 Consignes de sécurité • Si la peinture du boîtier de l'onduleur tombe ou rouille, réparez-la à temps. À défaut, les performances de l'onduleur pourront s'en trouver dégradées. • N'utilisez pas de produits de nettoyage pour nettoyer l'onduleur. Vous risqueriez de l'endommager, et la perte causée ne serait pas couverte par la garantie.
  • Page 18 Description du produit Présentation du système L'onduleur est un onduleur branché au réseau PV triphasé et fonctionnant sans transformateur. En tant que partie intégrante du système d'alimentation PV, l'onduleur est conçu pour convertir le courant continu généré par les modules PV en un courant alternatif compatible avec le réseau et pour alimenter le réseau de distribution en courant alternatif.
  • Page 19 La figure suivante présente les configurations réseau courantes. Dans un réseau électrique TT, la tension N-PE doit être inférieure à 30 V. Présentation du produit Description du modèle La description du type est la suivante (prenons SG30CX à titre d'exemple) :...
  • Page 20 2 Description du produit Manuel utilisateur Apparence La figure suivante présente les dimensions de l'onduleur. L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Figure 2-2 Apparence de l'onduleur Description N°...
  • Page 21 * L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Type Dimensions (L x H x P) Poids SG30CX 50 kg SG30CX-NI 702 x 595 x 310 mm SG33CX...
  • Page 22 2 Description du produit Manuel utilisateur Symbole Explication L'onduleur ne comporte pas de transformateur. Marquage de conformité CGC-SOLAR. Danger de mort dû aux hautes tensions ! Seul le personnel qualifié peut ouvrir et entretenir l'onduleur. Déconnectez l'onduleur de toutes les sources d'alimentation externes avant tout entretien de celui-ci ! Danger de brûlure en raison de la surface chaude qui peut dépasser 60°C.
  • Page 23 L'interrupteur DC permet de déconnecter le courant DC en toute sécurité lorsque cela est nécessaire. Le SG30CX et SG33CX sont équipés d'un commutateur DC pour contrôler la connexion et la déconnexion de toutes les bornes DC. Le SG40CX et le SG50CX sont équipés de deux interrupteurs DC contrôlant séparément un groupe d'entrées DC.
  • Page 24 2 Description du produit Manuel utilisateur Schéma du circuit La figure suivante présente le circuit principal de l'onduleur. Figure 2-4 Schéma du circuit • Le SPD CC fournit un circuit de décharge pour la surtension côté CC pour éviter qu'elle endommage les circuits internes de l'onduleur.
  • Page 25 Le port accessoire de communication sert à établir la connexion avec le module de communication fabriqué par SUNGROW et à télécharger les données à l'aide de la communication sans fil. L'onduleur peut être branché à des appareils de communication sur l'une des deux interfaces.
  • Page 26 2 Description du produit Manuel utilisateur • Pour un schéma de tension négative, une fois la fonction PID activée, la tension à la terre de toutes les chaînes PV est inférieure à 0, et par conséquent la tension chaîne PV à...
  • Page 27 • Vérifiez que le contenu n’est pas endommagé après l'avoir déballé. Contactez SUNGROW ou la société de transport en cas de composants endommagés ou absents, et fournissez des photos pour aide. Ne jetez pas l'emballage d'origine. Nous vous recommandons de ranger l'appareil dans son emballage d'origine lorsque l'appareil est mis hors service.
  • Page 28 Figure 3-1 Contenu de l'emballage a. Le support de fixation inclut 2 supports de fixation murale et 1 barre transverse. b. Le SG30CX, SG33CX, SG40CX, SG50CX sont respectivement fournis avec 6, 6, 8, 10 paires de connecteurs DC et bornes.
  • Page 29 Manuel utilisateur 3 Déballage et stockage • L'emballage doit être rangé debout. • Si l'onduleur doit être transporté de nouveau, emballez-le de façon stricte avant de le charger et de le transporter. • Ne rangez pas l'onduleur dans des endroits susceptibles d'être exposés à la lumière directe, à...
  • Page 30 " " 4.2.1 Conditions environnementales de l'installation" " . Si l'environnement dans lequel l'appareil est installé ne répond pas aux exigences, SUNGROW ne sera pas tenu responsable des dommages matériels qui en résulteraient. Une manipulation inappropriée peut provoquer des blessures corporelles ! •...
  • Page 31 Manuel utilisateur 4 Montage mécanique Assurez-vous qu'aucun dispositif du système ne rende difficile la déconnexion de l'interrupteur CC et du disjoncteur CA pendant l'installation. Si un perçage est nécessaire pendant l'installation : • Portez des lunettes et des gants de protection lorsque vous percez des trous. •...
  • Page 32 4 Montage mécanique Manuel utilisateur 4.2.1 Conditions environnementales de l'installation • L'onduleur produit du bruit pendant son fonctionnement, il n'est donc pas recommandé de l'installer dans des lieux à usage résidentiel. Si cela ne peut être évité, il est recommandé d'installer l'onduleur à plus de 25 mètres de la zone résidentielle ou de prendre des mesures d'atténuation du bruit.
  • Page 33 • Veuillez consulter SUNGROW avant d'installer des onduleurs à l'extérieur dans des zones sujettes aux dommages causés par le sel, qui sont principalement des zones côtières situées à moins de 500 mètres de la côte. La quantité de sédimentation des embruns salés est liée aux caractéristiques de l'eau de mer, des vents marins, des...
  • Page 34 4 Montage mécanique Manuel utilisateur supporter quatre fois le poids de l'onduleur et qu'elle est adaptée aux dimensions de ce dernier (par ex. murs en ciment, murs en plaque de plâtre, etc.). N'installez pas l'onduleur sur un support susceptible de vibrer en résonance, afin d'éviter un bruit plus important.
  • Page 35 Manuel utilisateur 4 Montage mécanique Lorsque le site d'installation est plat, montez l'onduleur sur le support afin de respecter les exigences relatives à l'angle de montage, de la manière indiquée dans la figure ci-dessous. Tenez compte des éléments suivants lors de la conception du modèle de support : •...
  • Page 36 4 Montage mécanique Manuel utilisateur La distance entre le bas de l'onduleur et la surface au sol est déterminée selon le rayon de courbure du câble AC utilisé et de l'environnement d'installation. En outre, les conditions suivantes doivent être observées : •...
  • Page 37 Manuel utilisateur 4 Montage mécanique Installez l'onduleur à une hauteur appropriée pour mieux voir le voyant LED et les interrupteurs de fonctionnement. Outils d'installation Les outils d'installation incluent, mais ne se limitent pas à ceux recommandés ci-dessous. Si nécessaire, utilisez d'autres outils auxiliaires présents sur le site. Tableau 4-1 Spécifications des outils Lunettes de Boules Quies...
  • Page 38 4 Montage mécanique Manuel utilisateur Maillet en Jeu de clés à Clé Dragonne caoutchouc douille (13 mm, 16 mm) (16 mm) Coupe-fil Pince à dénuder Pince hydraulique Pistolet thermique MC4 pinces de Clé pour borne Multimètre Outil de sertissage sertissage de borne RJ45 ≥...
  • Page 39 Manuel utilisateur 4 Montage mécanique Une manipulation inappropriée peut provoquer des blessures corporelles ! • Prévoyez assez de personnes pour transporter l'onduleur en fonction de son poids ; le personnel d'installation doit porter un équipement de protection tel que des chaussures et des gants anti-impact. •...
  • Page 40 4 Montage mécanique Manuel utilisateur La surface au sol sur laquelle l'onduleur doit reposer doit être couverte d'un tampon-éponge, d'un coussin en mousse ou autre pour éviter que le bas de l'onduleur ne puisse être rayé. 4.4.2 Transport par palan Étape 1 Desserrez les vis d'étanchéité...
  • Page 41 Manuel utilisateur 4 Montage mécanique Étape 3 Levez l'onduleur et arrêtez pour vérifier la sécurité lorsque l'onduleur est à environ 100 mm du sol. Continuez à lever l'appareil vers sa destination après avoir vérifié la sécurité. Étape 4 Retirez les anneaux de levage et remontez les vis d'étanchéité desserrées à l'étape 1. Conservez l'équilibre de l'onduleur lors du processus de levage et évitez toute collision avec des parois ou d'autres objets.
  • Page 42 4 Montage mécanique Manuel utilisateur Installation du support de montage L'onduleur est fixé au mur et au support à l'aide du support de montage. Le jeu de chevilles à expansion présenté ci-dessous est recommandé pour l’installation. Figure 4-1 Dimensions du support de montage 4.5.1 Support PV - Installation montée Étape 1 Montez le support de montage en utilisant la barre de connexion.
  • Page 43 Manuel utilisateur 4 Montage mécanique Étape 3 Fixez les supports de montage avec les boulons. Composants Description N° Support de fixation – Vis à filet complet M10*45 Support métal – Rondelle plate – – Rondelle à ressort – Écrous hex. - - FIN 4.5.2 Installation murale Étape 1 Montez le support de montage en utilisant la barre de connexion.
  • Page 44 4 Montage mécanique Manuel utilisateur Étape 3 Insérez les boulons d'expansion dans les orifices et fixez-les avec un maillet en caoutch- ouc. Fixez l'écrou avec une clé pour dilater le boulon. Retirez l'écrou, la rondelle élastique et la rondelle plate et stockez-les correctement. Après avoir retiré...
  • Page 45 Manuel utilisateur 4 Montage mécanique Étape 3 Suspendez l'onduleur à la fixation de montage et vérifiez que les oreilles de fixation s'eng- agent parfaitement dans la fixation de montage. Étape 4 Fixez l'onduleur avec les vis. - - FIN...
  • Page 46 Raccordements électriques Consignes de sécurité La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle approprié pendant les branchements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
  • Page 47 Manuel utilisateur 5 Raccordements électriques AVERTISSEMENT N'endommagez pas le conducteur de terre. Ne faites pas fonctionner le produit en l'absence d'un conducteur de terre correctement installé. Sinon, vous risquez de vous blesser ou d'endommager le produit. Veuillez utiliser des appareils de mesure avec une plage appropriée. Une surtension peut endommager l'appareil de mesure et provoquer des blessures.
  • Page 48 5 Raccordements électriques Manuel utilisateur • Installez le câble de mise à la terre de protection externe en premier lors du raccordement électrique et retirez le câble de mise à la terre de protection externe en dernier lors du retrait de l'onduleur. •...
  • Page 49 Élé Marqueur Remarque Borne ment Connecteur PV MC4 SG30CX, SG30CX-NI, SG33CX : 6 paires de bornes Bornes PV + / - SG40CX : 8 paires de bornes SG50CX, SG50CX-NI : 10 paires de bornes Pour le câblage de communication RS485.
  • Page 50 Identique à celui du fil PE dans le câble AC terre externe à une supplémen seule âme taire Fil L1,L2,L3,N (SG30CX, SG30CX-NI, SG33CX) : 16 Câble en ~ 70 aluminium ou en Fil L1,L2,L3,N (SG40CX) : Câble AC 20 ~ 50 cuivre extérieur à...
  • Page 51 Manuel utilisateur 5 Raccordements électriques Spécifications Diamètre du Type Section admissible N° Câble câble (en Fil PE : reportez-vous à "Tableau 5-2 Exigences liées au fil PE" Paire torsadée 0,1 ~ 1,5 Câble de blindée (bornier) communi 4.5 ~ 18 Câble Ethernet cation ACT-5 (RJ45)
  • Page 52 5 Raccordements électriques Manuel utilisateur 1. Gaine thermorétractable 2. Borne OT/DT 3. Pince hydraulique 4. Pistolet thermique Exigences liées au câble en aluminium Si vous choisissez un câble en aluminium, utilisez une cosse bi-métal cuivre-aluminium pour éviter tout contact direct entre la barre de cuivre et le câble en aluminium. Figure 5-2 Branchement du câble en aluminium 1.
  • Page 53 à la terre côté CA sont correctement mises à la terre. Le branchement à la terre peut être effectué par d'autres moyens conformes aux normes et réglementations locale, et SUNGROW n'est pas responsable des éventuelles conséquences. 5.5.1 Exigences de mise à la terre de protection externe Dans ce système d'alimentation PV, toutes les pièces métalliques et boîtiers de l'appareil...
  • Page 54 5 Raccordements électriques Manuel utilisateur 5.5.2 Procédure de câblage Étape 1 Préparez le câble et la borne OT/DT, reportez-vous à " Sertir la borne OT/DT". Étape 2 Retirez la vis sur la borne de terre et fixez le câble avec un tournevis. Étape 3 Appliquez de la peinture sur la borne de mise à...
  • Page 55 Manuel utilisateur 5 Raccordements électriques Courant nominal Onduleur Tension nominale recommandée recommandé SG30CX 63 A SG33CX 63 A SG40CX 80 A 400 V SG50CX 100 A SG30CX-NI 63 A SG50CX-NI 100 A AVERTISSEMENT Des disjoncteurs CA doivent être installés au niveau de la sortie de l'onduleur et du côté...
  • Page 56 5 Raccordements électriques Manuel utilisateur • Un transformateur de distribution peut être utilisé s'il est conçu pour les charges cycliques typiques d'un système photovoltaïque (la charge est présente durant la journée, aucune charge n'est présente la nuit). • Un transformateur immergé dans un liquide ou de type sec peut être utilisé, et le blindage des enroulements n'est pas nécessaire.
  • Page 57 Manuel utilisateur 5 Raccordements électriques • Dimensions : a≤30 mm / 8,4 mm≤b≤10,5 mm / c≤16 mm 5.6.3 Procédure de câblage Des tensions élevées sont présentes à l'intérieur de l'onduleur ! Assurez-vous que tous les câbles ne sont pas sous tension avant d'effectuer un branchement électrique.
  • Page 58 5 Raccordements électriques Manuel utilisateur Étape 5 Desserrez la boucle et retirez le bouchon de protection. Étape 6 Fixez les fils aux bornes correspondantes. Observez la disposition des bornes sur le bornier. Ne connectez pas les fils de phase à la borne « PE » ou les fils PE à la borne « N ». Sinon, l'onduleur risque d'être endommagé...
  • Page 59 Manuel utilisateur 5 Raccordements électriques Étape 7 Fixez le boîtier, serrez la boucle et fixez-la avec les 10 vis M4 fournies. Étape 8 Tirez doucement le câble vers l'arrière pour garantir un bon branchement et serrez l'écrou orientable dans le sens horaire. - - FIN Branchement du câble CC La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons...
  • Page 60 • Un arc électrique ou une surtempérature du contacteur peut se produire si les connecteurs PV ne sont pas correctement en place. SUNGROW ne pourra être tenue responsable des dommages survenus. •...
  • Page 61 Manuel utilisateur 5 Raccordements électriques Le branchement de la chaîne photovoltaïque doit répondre aux conditions suivantes : À défaut, cela pourrait causer des dommages irréversibles à l'onduleur, non couverts par la garantie. • L'utilisation combinée de différents modèles ou marques de modules photovoltaïques dans un même circuit MPPT ou de modules PV d'orientation ou d'inclinaison différentes n'endommagera pas l'onduleur, mais entraînera des performances médiocres du système !
  • Page 62 à 1000 V. • Utilisez les bornes MC4-Evo2 DC si la tension d'entrée maximum est supérieure à 1 000 V. Pour acheter les bornes MC4-Evo2 DC, contactez SUNGROW. • Sélectionnez les bornes DC appropriées en fonction des instructions ci-dessus. Autrement, SUNGROW ne saura en aucun cas être tenue responsable des...
  • Page 63 Manuel utilisateur 5 Raccordements électriques Pour garantir la protection IP66, utilisez uniquement le connecteur fourni. Étape 1 Dénudez chaque câble PV sur 7 mm à 8 mm. Étape 2 Assemblez les extrémités du câble avec la pince à sertir. 1 : Contact à sertir positif 2：Contact à...
  • Page 64 5 Raccordements électriques Manuel utilisateur 5.7.3 Installation du connecteur PV Étape 1 Tournez le commutateur CC. en position « OFF ». Étape 2 Vérifiez la polarité du câble de connexion de la chaîne PV et vérifiez également que la tension de circuit ouvert ne dépasse en aucun cas la limite d'entrée de l'onduleur de 1 100 V.
  • Page 65 Manuel utilisateur 5 Raccordements électriques • Une fois la chaîne PV connectée à la borne d'entrée de l'onduleur, allumez l'interrupteur CC correspondant. • Ce n'est que lorsque l'interrupteur CC est réglé sur « NO » que le Type CC II est en mesure de fournir une protection efficace contre les surtensions électriques.
  • Page 66 5 Raccordements électriques Manuel utilisateur Tableau de câblage des communications Le tableau de communication de l'onduleur inclut deux couches. Le tableau de communication de la couche supérieure inclut les interfaces de communication RS485 tandis que le tableau de communication de la couche inférieure inclut essentiellement l'interface DI/DO et l'interface DRM.
  • Page 67 Manuel utilisateur 5 Raccordements électriques L'interface du bornier RS485-1 et l'interface RJ45 servent à la même fonction avec un câblage différent. 5.10.2 Système de communication RS485 Système de communication d'un onduleur individuel Lorsqu'un seul onduleur est présent, le branchement du câble de connexion nécessite un seul câble RS485.
  • Page 68 5 Raccordements électriques Manuel utilisateur Figure 5-5 Branchement de plusieurs onduleurs Lorsque plus de 15 onduleurs sont branchés en série, pour assurer la qualité de communication, l'enregistreur à la première extrémité de la connexion en série doit être équipé de résistances de 120 Ω, l'onduleur de la dernière extrémité doit être équipé d'un interrupteur DIP (SW1), et la couche de blindage du câble de communication doit être mise à...
  • Page 69 Manuel utilisateur 5 Raccordements électriques Figure 5-6 Configuration de l'interrupteur DIP (N≥15) La longueur d'un câble RS485 et d'un câble à paire torsadée doit être inférieure à 1 200 m. Si plusieurs onduleurs sont branchés au collecteur de données, le nombre maximum de guirlandes prises en charge et le nombre d'appareils autorisés à...
  • Page 70 5 Raccordements électriques Manuel utilisateur Étape 3 Desserrez l'écrou orientable du boîtier de jonction et sélectionnez un joint approprié en fonction du diamètre extérieur du câble. Faites passer successivement le câble à travers l'écrou orientable, le joint et le bornier. Diamètre externe D (en mm) Joint 4,5 ~ 6...
  • Page 71 Manuel utilisateur 5 Raccordements électriques Étape 8 Tirez doucement le câble pour s'assurer qu'il est bien fixé, serrez l'écrou orientable dans le sens horaire. - - FIN 5.10.4 Procédure de câblage (port Ethernet RJ45) Étape 1 Déposez le boîtier de jonction de communication, voir "...
  • Page 72 5 Raccordements électriques Manuel utilisateur Étape 3 Dénudez la gaine isolante du câble Ethernet en utilisant une pince à dénuder et insérez les fils de signal sur le connecteur RJ45 (les broches 3 et 6 sont pour la connexion de communication).
  • Page 73 Manuel utilisateur 5 Raccordements électriques 5.11 Connexion à contact sec Les câbles à contact sec nécessitent une section transversale de 1 mm à 1,5 mm La procédure de connexion du contact sec est identique à celle du bornier RS485. 5.11.1 Fonction du contact sec La carte de circuit de configuration est fournie avec le contact sec de sortie de défaut et le contact sec d'arrêt d'urgence, comme représenté...
  • Page 74 5 Raccordements électriques Manuel utilisateur Figure 5-7 Contact normalement ouvert Figure 5-8 Contact normalement fermé Les appareils branchés au relais doivent satisfaire aux exigences suivantes: Exigences requises concernant Exigences requises concernant le côté DC le côté AC Tension max. : 250 VCA Tension max.
  • Page 75 Manuel utilisateur 5 Raccordements électriques Les figures suivantes montrent les applications type des contacts secs d'arrêt local. Figure 5-9 Contact d'arrêt local Figure 5-10 Topologie en guirlande Lors du câblage du contact DI, vérifiez que la distance de câblage respecte les exigences "10.2 Distance de câblage du contact sec DI".
  • Page 76 Affirmé lorsque l'impédance entre les broches 5 et 6 est détectée comme DRM0 supérieure à 20 kΩ Activez la fonction DRM via l'application iSolarCloud. Si vous avez des problèmes, contactez SUNGROW. La fonction DRM s'applique uniquement aux appareils pour l'Australie et la Nouvelle-Zélande. 5.12.2 Procédure de câblage Étape 1 Déposez le boîtier de jonction de communication,...
  • Page 77 Manuel utilisateur 5 Raccordements électriques Étape 2 Dénudez la gaine isolante du câble Ethernet en utilisant une pince à dénuder et insérez les câbles de signal sur le connecteur RJ45. Sertissez le connecteur RJ45 avec un outil de sertissage. Étape 3 Desserrez l'écrou orientable et sélectionnez un joint approprié en fonction du diamètre extérieur du câble.
  • Page 78 - - FIN 5.13 Branchement du module de communication (facultatif) Connectez le module de communication produit par SUNGROW au port de communication accessoire. Une fois la connexion établie, des informations telles que la production d’énergie et l’état de fonctionnement de l’onduleur peuvent être visualisées sur l’application installée sur le téléphone.
  • Page 79 Mise en service Inspection avant mise en service Vérifiez les éléments suivants avant de démarrer l'onduleur : • Tout l'équipement a été installé de manière fiable. • Le ou les interrupteurs CC et le disjoncteur CA sont en position « OFF ». •...
  • Page 80 6 Mise en service Manuel utilisateur Étape 2 Tournez l'interrupteur DC sur « MARCHE ». • Suivez scrupuleusement la séquence précédente. Dans le cas contraire, le produit risque d'être endommagé, et la perte causée n'est pas couverte par la garantie. •...
  • Page 81 Application iSolarCloud Courte introduction L'application iSolarCloud permet d'établir une connexion de communication avec l'onduleur en Bluetooth pour réaliser des opérations de maintenance de proximité sur l'appareil. Les utilisateurs peuvent utiliser l'application pour afficher les informations de base, les alarmes et les événements, définir les paramètres, télécharger les journaux, etc. *Si un module de communication Eye, WiFi ou WiNet-S est disponible, l'application iSolarCloud peut également établir une connexion de communication avec l'onduleur via les données mobiles ou le WiFi pour effectuer une maintenance sur l'onduleur.
  • Page 82 7 Application iSolarCloud Manuel utilisateur Aperçu de la fonction L'App fournit des fonctions d'affichage et de réglage des paramètres, comme indiqué dans la figure suivante. Figure 7-1 Arborescence des fonctions de l'App Connexion 7.4.1 Exigences requises Les conditions suivantes doivent être remplies : •...
  • Page 83 Manuel utilisateur 7 Application iSolarCloud Étape 2 Numérisez le code QR sur le côté de l'onduleur afin d'établir la connexion Bluetooth. Ou appuyez sur MANUAL CONNECTIONau bas de l'interface et sélectionnez Others, l'inter- face de recherche Bluetooth apparaît automatiquement. Sélectionnez l'onduleur à con- necter en fonction du numéro de série indiqué...
  • Page 84 « 111111 », celui-ci doit être changé pour assurer la sécurité du compte. Pour régler les paramètres de l'onduleur liés à la protection et au support du réseau, contactez SUNGROW pour obtenir le compte avancé et le mot de passe correspondant.
  • Page 85 Dans la région brésilienne, réglez le code pays sur « Brésil ». Si vous sélectionnez « Brazil_230 » ou « Brazil_240 », l'opération échoue. Pour l'onduleur SG30CX, définissez le code réseau sur EN50549 dans la région ukrainienne et appliquez les paramètres manuels pour la conformité au...
  • Page 86 7 Application iSolarCloud Manuel utilisateur Étape 5 Pour l'Australie, vous devez en outre définir le prestataire de services de réseau applica- ble puis le type de réseau. Appuyez sur Power Company pour sélectionner la compagnie d'électricité appropriée. Figure 7-5 Compagnie d'électricité d'initialisation L'image présentée ici est fournie à...
  • Page 87 Manuel utilisateur 7 Application iSolarCloud Type de réseau Prestataire de service réseau PowerWater Avis de production intégré Systèmes photovoltaïques : 2020 SA Power Networks • TS129-2019 : ≤ 10 kW pour monophasé et 30 kW pour triphasé • TS130-2017 : > 30 kW et ≤ 200 kW •...
  • Page 88 7 Application iSolarCloud Manuel utilisateur Figure 7-6 Page d'accueil Tableau 7-2 Description de la page d'accueil Désignation Description N° Date et heure système de l'onduleur. Date et heure Présente l'état de fonctionnement de l'onduleur. Pour plus de détails, reportez-vous à "Tableau 7-3 Description de État de l'onduleur l'état de...
  • Page 89 Manuel utilisateur 7 Application iSolarCloud Désignation Description N° Affiche le changement de puissance entre 5h00 et 23h00 tous les jours Power curve (Chaque point de la courbe représente le pourcentage de la puissance actuelle de l'onduleur par rapport à la puissance nominale).
  • Page 90 7 Application iSolarCloud Manuel utilisateur Tableau 7-4 Description de l'état du PID Description État Exécution Les onduleurs effectuent activement la récupération PID. récupération Le système a détecté que l'impédance ISO est anormale ou que la Anomalie PID fonction anti-PID ne peut pas fonctionner normalement après l'activation de la fonction anti-PID.
  • Page 91 Manuel utilisateur 7 Application iSolarCloud Classifica Description Paramètre tion Puissance CC totale Puissance entrée totale côté CC Entrée MPPT x tension La tension d'entrée du x MPPT MPPT x courant Le courant d'entrée du x MPPT Rendement quotidien Rendement mensuel Rendement annuel Puissance active Valeur de puissance active du courant de...
  • Page 92 7 Application iSolarCloud Manuel utilisateur Figure 7-8 Enregistrement d'alarmes de défauts Appuyez sur pour sélectionner un intervalle de temps et afficher les enregistrements correspondants. L'onduleur peut enregistrer au plus les 400 derniers événements. Sélectionnez l'un des enregistrements de la liste et appuyez sur celui-ci pour afficher les informations détaillées sur le défaut, comme indiqué...
  • Page 93 Manuel utilisateur 7 Application iSolarCloud Figure 7-10 Courbe de puissance L'App affiche les enregistrements de production d'énergie sous différentes formes, notamment un graphique de production d'énergie quotidienne, un histogramme de production d'énergie mensuel, un histogramme de production d'énergie annuel et un histogramme de production totale.
  • Page 94 7 Application iSolarCloud Manuel utilisateur Historique des événements Appuyez sur Historique des événements pour afficher la liste des enregistrements d'événements. Cliquez pour sélectionner un intervalle de temps et afficher les enregistrements correspondants. L'onduleur peut enregistrer au plus les 400 derniers événements. Plus Appuyez sur Plus sur la barre de navigation pour accéder à...
  • Page 95 Manuel utilisateur 7 Application iSolarCloud Réglage de la date et de l'heure Il est très important de régler correctement l'heure du système. Une heure mal réglée sur le système aura une incidence directe sur la valeur de la journalisation des données et de la production d'énergie.
  • Page 96 7 Application iSolarCloud Manuel utilisateur Paramètres AFCI (en option) Appuyez sur “Settings→Operation Parameters→AFCI Parameters” pour entrer dans l'écran correspondant, sur lequel vous pouvez définir « Paramètres AFCI ». Figure 7-15 Param AFCI Protection NS (passif valide) Appuyez sur “Settings→Operation Parameters→Regular Parameters” pour entrer dans l'état correspondant, sur lequel vous pouvez définir l'«...
  • Page 97 Manuel utilisateur 7 Application iSolarCloud Figure 7-17 Régulation de l'alimentation active Tableau 7-8 Régulation de l'alimentation active Définition/description du Plage Paramètre paramètre Démarrage en douceur Interrupteur pour activer/ Activer/Désactiver de la puissance active désactiver la fonction de après défaut démarrage en douceur de la puissance active après un défaut.
  • Page 98 7 Application iSolarCloud Manuel utilisateur Définition/description du Plage Paramètre paramètre Persistance de réglage Interrupteur pour activer/ Activer/Désactiver de la puissance active désactiver la fonction d'économie de puissance de sortie limitée. Limite puissance active Interrupteur pour limiter la Activer/Désactiver puissance active. Ratio de limitation de la Le ratio de limitation de la 0 %~110 %...
  • Page 99 Manuel utilisateur 7 Application iSolarCloud Figure 7-18 Régulation de la puissance réactive Tableau 7-9 Régulation de la puissance réactive Définition/description du Plage Paramètre paramètre Fonction de puissance Interrupteur pour activer/ Activer/Désactiver réactive de nuit désactiver la fonction Q de nuit. Ratio de puissance Ratio de puissance réactive -100 %~0 %/...
  • Page 100 7 Application iSolarCloud Manuel utilisateur Définition/description du Plage Paramètre paramètre QP_P2 Puissance de sortie au point 20,0 %~100,0 % P2 sur la courbe du mode Q(P) (en pourcentage) QP_P3 Puissance de sortie au point 20,0 %~100,0 % P3 sur la courbe du mode Q(P) (en pourcentage) QP_K1 Facteur de puissance en P1...
  • Page 101 Manuel utilisateur 7 Application iSolarCloud Définition/description du Plage Paramètre paramètre QU_V1 Tension réseau prédéfinie U1 80,0 % - 100,0 % réactive en fonction de la tension réseau QU_Q1 Proportion prédéfinie de [-60,0 %-0]* Taux de puissance réactive selon la surcharge/1000 tension réseau U1 QU_V2 Tension réseau prédéfinie U2...
  • Page 102 7 Application iSolarCloud Manuel utilisateur Figure 7-19 Courbe Q(U) Figure 7-20 Courbe Q(P) 7.8.4 Paramètres de communication Appuyez sur “Settings→Communication Parameters” pour entrer dans l'écran correspondant, comme représenté dans la figure suivante. La plage d’adresses de dispositif s'étend de 1 à 246. Figure 7-21 Paramètres de communication 7.8.5 Mise à...
  • Page 103 Manuel utilisateur 7 Application iSolarCloud Étape 4 Sélectionnez le modèle de dispositif avant de télécharger le micrologiciel. Appuyez sur le nom du dispositif dans la liste des dispositifs pour entrer dans l'interface des détails du package de mise à niveau du micrologiciel, et appuyez sur derrière le package de mise à...
  • Page 104 Contactez votre distributeur pour obtenir un compte de niveau supérieur et le mot de passe correspondant avant de régler les paramètres de détection de mise à la terre. Contactez SUNGROW si le distributeur est incapable de fournir les informations requises.
  • Page 105 Manuel utilisateur 7 Application iSolarCloud Figure 7-23 Modifier le mot de passe Le mot de passe comprendra 8 à 20 caractères, avec des lettres et des chiffres.
  • Page 106 Mise hors service du système Débranchement de l'onduleur Risque de brûlures ! Même si l'onduleur est arrêté, il peut encore être chaud et provoquer des brûlures. Portez des gants de protection avant de manipuler l'onduleur une fois refroidi. L'onduleur doit être éteint lors de l'entretien ou d'autres interventions. Procédez comme suit pour débrancher l'onduleur des sources d'alimentation CA et CC.
  • Page 107 Manuel utilisateur 8 Mise hors service du système Étape 4 Si l'onduleur doit être réinstallé ultérieurement, veuillez vous reporter à la section "3.3 Stockage de l'onduleur" pour une conservation correcte. - - FIN Mise au rebut de l'onduleur Les utilisateurs sont responsables de la mise au rebut de l'onduleur. AVERTISSEMENT Veuillez mettre au rebut l'onduleur selon les réglementations et les normes locales applicables pour éviter toutes pertes matérielles ou blessures personnelles.
  • Page 108 Dépannage et maintenance Dépannage Lorsqu'un défaut survient sur l'onduleur, les informations relatives au défaut sont affichées sur l'interface de l'application. Si l'onduleur est équipé d'un écran LCD, celui-ci affiche les informations relatives au défaut. Les codes de défaut et les méthodes de dépannage de tous les onduleurs PV sont détaillés dans le tableau ci-dessous, et seuls certains de ces défauts peuvent se produire sur le modèle que vous avez acheté.
  • Page 109 LCD. Modifiez les valeurs de protection contre la surtension avec l'approbation du fournisseur d'électricité local. 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à...
  • Page 110 2. Vérifiez que les paramètres de protection sont électrique correctement définis sur l'application ou l'écran LCD. 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à...
  • Page 111 Anomalie sur le solution lorsque le paramètre du réseau dépasse réseau la plage définie. 2. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnecte au réseau lorsque celui-ci fonctionne à nouveau normalement.
  • Page 112 CC et inversez la polarité lorsque le courant de la chaîne chute en dessous de 0,5 A. Défaut de 2. Contactez le service après-vente de Sungrow 532-547, 564- connexion si les causes précédentes sont éliminées et que inversée PV l'alarme persiste.
  • Page 113 élevée aux rayons de soleil. Si c'est le cas, protégez-le. 4. Vérifiez si le ventilateur fonctionne correctement. Sinon, remplacez le ventilateur. 5. Contactez le service après-vente de Sungrow Power si le défaut est dû à d'autres causes et persiste. Température Arrêtez et débranchez l'onduleur.
  • Page 114 Si oui, remplacez le câble endommagé et serrez les bornes pour garantir une connexion fiable. 5. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que le défaut persiste. 1. Vérifiez que le câble CA est correctement branché.
  • Page 115 CC et effacez le défaut d'arc électrique sur l'application ou l'écran LCD. L'onduleur reviendra ensuite à un fonctionnement normal. 3. Contactez le service après-vente Sungrow si le défaut persiste. 1. Vérifiez si le compteur est mal connecté. Alarme 2. Vérifiez si le câblage d'entrée et de sortie du branchement compteur est inversé.
  • Page 116 Alarme de 2. Reconnectez le câble de communication du communication compteur. parallèle de l'onduleur 3. Contactez le service après-vente de Sungrow si les causes précédentes sont éliminées et que l'alarme persiste. 7, 11, 16, 19–25, 30–34, 36, 38, 40–42, 44–50, 52–58, 60–69, 85, 87,...
  • Page 117 0,5 A. Branchement 264-283 2. Contactez le service après-vente de Sungrow inversé MPPT si les causes précédentes sont éliminées et que le défaut persiste. *Les codes 264 à 279 correspondent respectivement aux chaînes 1 à...
  • Page 118 à la terre. 4. Si le défaut n'est pas causé par les raisons susmentionnées et persiste, contactez le service après-vente de Sungrow. 1. Il est interdit de déconnecter directement le commutateur CC si le courant CC est supérieur à...
  • Page 119 Contactez le revendeur si les mesures énumérées dans la colonne « Méthode de dépannage » ont été prises mais que le problème persiste. Contactez SUNGROW si le revendeur ne parvient pas à résoudre le problème. Maintenance 9.2.1 Avis de maintenance L'interrupteur DC peut être verrouillé...
  • Page 120 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations d'entretien qui ne rentrent pas dans le cadre de ce manuel. Si nécessaire, contactz SUNGROW pour l'entretien. Sinon, les pertes provoquées ne sont pas couvertes par la garantie.
  • Page 121 Manuel utilisateur 9 Dépannage et maintenance Méthode Période Élément Vérifiez l'étanchéité des entrées de Une fois par an Entrée des câbles câbles. Si nécessaire, refaire l'étanchéité. Vérifiez que les câbles sont correctement branchés. Raccordements Tous les 6 mois à un an Vérifiez si le câble est endommagé, électriques notamment la surface en contact avec...
  • Page 122 9 Dépannage et maintenance Manuel utilisateur Étape 2 Desserrez la vis sur la plaque d'étanchéité du module du ventilateur. Étape 3 Appuyez sur la languette du crochet de verrouillage, débranchez le joint de connexion du câble vers l'extérieur et desserrez la vis sur le support du ventilateur. Étape 4 Tirez le module du ventilateur, nettoyez les ventilateurs avec une brosse douce ou un aspirateur, et remplacez -les si nécessaire.
  • Page 123 10 Annexe 10.1 Fiche technique SG30CX SG33CX Paramètres Entrée (CC) 1100 V Tension d'entrée PV max. Tension d'entrée PV min. / Tension d'entrée de 200 V/250 V démarrage Tension d'entrée PV 585 V nominale Plage de tensions MPP 200 V ~ 1000 V...
  • Page 124 10 Annexe Manuel utilisateur SG30CX SG33CX Paramètres Facteur de puissance à la puissance nominale / > 0,99 / 0,8 capacitif ~ 0,8 inductif Facteur de puissance réglable Phases d'alimentation / connexion CA Efficacité Efficacité maximale / 98.6% / 98.3% Efficacité européenne...
  • Page 125 Manuel utilisateur 10 Annexe SG30CX SG33CX Paramètres Plage de températures -30 ~ 60 ℃ (> 45 ℃ réduction de puissance) ambiantes de fonctionnement Plage d'humidités 0 ~ 100% relatives autorisée Méthode de Refroidissement de l'air intelligent et forcé refroidissement Altitude d'utilisation 4000 m (réduction de puissance >...
  • Page 126 10 Annexe Manuel utilisateur SG40CX SG50CX Paramètres Nombre de chaînes PV par MPPT 4 X 26 A 5 X 26 A Courant d'entrée PV max. Courant court-circuit CC 4 X 40 A 5 X 40 A max. Sortie (CA) 40 kVA à 45 ℃, 400 VCA / 50 kVA à...
  • Page 127 Manuel utilisateur 10 Annexe SG40CX SG50CX Paramètres Interrupteur CA Surveillance de la chaîne Fonction Q de nuit Fonction de récupération Interrupteur de circuit sur Facultatif Facultatif défaut d'arc (AFCI) CC Type II (Facultatif :Type I CC Type II (Facultatif :Type I Protection contre les + II) / CA Type II + II) / CA Type II...
  • Page 128 MPPT doit être inférieure à 80 V. • La tension de la chaîne configurée doit être supérieure à la limite inférieure de la tension nominale MPPT. SG30CX SG50CX Paramètres Entrée (CC) Puissance d'entrée PV...
  • Page 129 Manuel utilisateur 10 Annexe SG30CX SG50CX Paramètres Phases d'alimentation / 3/3–PE Phases de connexion Efficacité Efficacité maximale / 98.6 % / 98.3 % 98.7 % / 98.4 % Efficacité européenne Protection Protection contre la polarité inverse CC Protection court- circuit CA...
  • Page 130 10 Annexe Manuel utilisateur SG30CX SG50CX Paramètres Plage de températures -30 ~ 60 ℃ (> 45 ℃ réduction de puissance) ambiantes de fonctionnement Plage d'humidités 0 ~ 100% relatives autorisée Méthode de Refroidissement de l'air intelligent et forcé refroidissement Altitude d'utilisation 4000 m (réduction de puissance >...
  • Page 131 Manuel utilisateur 10 Annexe Paramètres SG30CX-NI SG50CX-NI Plage de tensions MPP 550 V ~ 850 V pour la tension nominale Nombre d'entrées MPP indépendantes Nombre de chaînes PV par MPPT 130 A (26 A / 26 A / 26 A / 26 78 A (26 A / 26 A / 26 A) Courant d'entrée PV max.
  • Page 132 10 Annexe Manuel utilisateur Paramètres SG30CX-NI SG50CX-NI Surveillance des défauts de mise à la terre (10) Interrupteur CC Interrupteur CA Surveillance de la chaîne Fonction Q de nuit Fonction de récupération Couverture de protection borne CC Protection contre la CC de type II / CA de type II foudre Informations générales...
  • Page 133 Manuel utilisateur 10 Annexe connecteurs MC4 inclus dans la livraison standard ne doivent pas être utilisés. Dans ce cas, des connecteurs MC4 Evo2 doivent être utilisés. Remarque (9) : • la différence de tension entre les MPPT doit être inférieure à 80 V. •...
  • Page 134 à 300 Ω ; et lorsqu'il y a plusieurs onduleurs connectés en série, vérifiez que l'impédance est inférieure à 300 Ω/nombre d'onduleurs. 10.3 Assurance qualité En cas de défaut du produit durant la période de garantie, SUNGROW fournira un service gratuit ou remplacera le produit par un nouveau. Preuve Pendant la période de garantie, il est nécessaire que le client fournisse la facture et la date...
  • Page 135 Manuel utilisateur 10 Annexe Clause de non-responsabilité Dans les circonstances suivantes, SUNGROW est en droit de refuser d’honorer les conditions de la garantie : • Si la période de garantie avec réparation gratuite de la machine/des composants a expiré. •...
