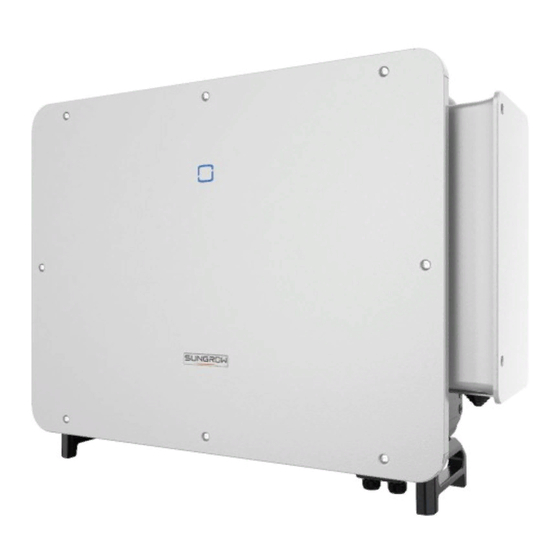

Page 1 Manuel utilisateur Onduleur PV connecté au réseau SG125CX-P2 / SG110CX-P2 / SG75CX-P2 SG125CX-P2 / SG110CX-P2 / SG75CX-P2Onduleur PV connecté au réseauManuel utilisateurSG125_110_75CX-P2- UFR-Ver14-202212 SG125_110_75CX-P2-UFR-Ver14-202212...
Page 3 Licences de logiciels • Il est interdit d'utiliser les données contenues dans les micrologiciels ou logiciels dével- oppés par SUNGROW, en totalité ou en partie, à des fins commerciales et par tout moyen. • Il est interdit d'effectuer des opérations d'ingénierie inverse, de craquage ou d'effectuer toute autre opération compromettant la conception du programme d'origine du logiciel...
Page 4 Tout le contenu, les images, les marquages ou les symboles dans ce manuel sont la pro- priété de SUNGROW. Aucune partie de ce document ne peut être réimprimée par du per- sonnel n'appartenant pas à SUNGROW sans autorisation écrite.
Page 5 Symboles Ce manuel contient des consignes de sécurité importantes, qui sont mises en évidence avec les symboles suivants, pour garantir la sécurité des personnes et des biens pendant l'utilisation ou pour aider à optimiser la performance du produit de façon efficace. Veuillez bien comprendre la signification de ces symboles d'avertissement pour mieux uti- liser le manuel.
Page 7 Contenus Tous droits réservés.....................I À propos de ce manuel ....................II 1 Consignes de sécurité ..................1 1.1 Déballage et inspection...................2 1.2 Sécurité de l'installation...................2 1.3 Sécurité du branchement électrique ..............3 1.4 Sécurité du fonctionnement ................4 1.5 Sécurité d'entretien..................5 1.6 Élimination des déchets ..................6 2 Description du produit ..................7 2.1 Présentation du système.................7...
Page 8 4.5.3 Montage sur poteau ................29 4.6 Installation de l'onduleur................31 5 Raccordements électriques ................33 5.1 Consignes de sécurité ..................33 5.2 Description des bornes .................35 5.3 Présentation du branchement électrique ............37 5.4 Sertissez la borne OT/DT ................40 5.5 Connexion de la mise à la terre de protection extérieure ........41 5.5.1 Exigences de la mise à...
Page 9 6 Mise en service ....................79 6.1 Inspection avant mise en service ..............79 6.2 Procédure de mise en service................79 7 iSolarCloud App ....................81 7.1 Courte introduction ..................81 7.2 Installation de l'App..................81 7.3 Connexion ....................82 7.3.1 Exigences requises ................82 7.3.2 Procédure de connexion ..............82 7.4 Aperçu de la fonction ..................86 7.5 Accueil......................86 7.6 Infos exécution .....................89...
Page 11 • SUNGROW ne pourra en aucun cas être tenue responsable de toute violation des conditions générales de fonctionnement en toute sécurité, des normes de sécurité générales ou de toute consigne de sécurité contenues dans ce manuel.
Page 12 En cas de problèmes avec les éléments d'inspection ci-dessus, n'installez pas l'appareil et contactez d'abord votre distrib- uteur. Si le problème persiste, veuillez contacter SUNGROW dans les temps. Sécurité de l'installation •...
Page 13 Manuel utilisateur 1 Consignes de sécurité Sécurité du branchement électrique • Assurez-vous que l'onduleur n'est pas endommagé avant d'effectuer le rac- cordement électrique car cela est potentiellement dangereux ! • Avant d'effectuer les branchements électriques, vérifiez que le contacteur de l'onduleur et que tous les contacteurs connectés à...
Page 14 1 Consignes de sécurité Manuel utilisateur • Vérifiez la polarité positive et négative des chaînes photovoltaïques et branchez les connecteurs photovoltaïques aux bornes correspondantes uniquement après vous être assuré que la polarité est correcte. • Pendant l'installation et le fonctionnement de l'onduleur, assurez-vous que les polarités positives ou négatives des chaînes photovoltaïques ne présentent pas de court-circuit à...
Page 15 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations d'entretien qui ne rentrent pas dans le cadre de ce manuel. Si nécessaire, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. Sinon, les pertes provoquées ne sont pas couvertes par la garantie.
Page 16 1 Consignes de sécurité Manuel utilisateur • L'onduleur ne contenant aucune pièce pouvant être entretenue, n'ouvrez jamais le boîtier de l'onduleur (sauf pour le boîtier de câblage) ou ne remplacez pas de composants internes sans autorisation. Sinon, les pertes provoquées ne sont pas couvertes par la garantie.
Page 17 Les modules photovoltaïques du système doivent être conformes à la norme IEC 61730-1 (2016) classe Ⅱ. L'onduleur concerne uniquement les scénarios décrits dans ce manuel. Élé- Description Remarque Silicium monocristallin, silicium polycristallin et film mince Chaînes PV sans mise à la terre. SG125CX-P2, SG110CX-P2, SG75CX-P2 Onduleur...
Page 18 2 Description du produit Manuel utilisateur Élé- Description Remarque Armoire de Inclut des appareils tels que le disjoncteur AC, les parafou- branchement au dres, le dispositif de mesure. réseau Permet d'accélérer la basse tension de l'onduleur pour arriver Transformateur à une tension moyenne compatible avec le réseau (en option). Réseau Les formes de réseau prises en charge par l'onduleur sont présentées dans la figure ci-dessous.
Page 19 Manuel utilisateur 2 Description du produit Apparence figure 2-2 Apparence de l'onduleur * L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Description N° Panneau de voy- Interface homme-machine visant à indiquer l’état de fonc- ants LED tionnement actuel de l’onduleur.
Page 20 2 Description du produit Manuel utilisateur Dimensions La figure suivante présente les dimensions de l'onduleur. figure 2-3 Dimensions du produit (en mm) Poids Modèle Poids SG125/110CX-P2 87 kg SG75CX-P2 82 kg Symboles présents sur le produit Symbole Explication Ne jetez pas l’onduleur avec vos déchets ménagers. Marquage de conformité...
Page 21 Manuel utilisateur 2 Description du produit Symbole Explication Danger de mort dû aux hautes tensions ! Ne touchez pas les pièces sous tension dans les 5 minutes sui- vant la mise hors tension de l'unité. Seul le personnel qualifié peut ouvrir et entretenir l'onduleur. Borne de mise à...
Page 22 2 Description du produit Manuel utilisateur Couleur des Définition État témoins LED Une erreur s'est produite, l'appareil ne peut pas se Allumé connecter au réseau. La connexion Bluetooth est établie, communication de Clignotement données en cours et une panne du système s'est produite.
Page 23 • Le port accessoire de communication sert à établir la connexion avec le module de com- munication fabriqué par SUNGROW et à télécharger les données à l'aide de la commu- nication sans fil. L'onduleur peut être branché à des appareils de communication sur l'une des deux interfa- ces.
Page 24 2 Description du produit Manuel utilisateur Il est recommandé d'utiliser le module de communication de SUNGROW. L'utilisa- tion d'un appareil d'une autre entreprise peut entraîner une défaillance des com- munications ou d'autres dommages imprévus. Fonction de protection L'onduleur est équipé d'une protection contre l'îlotage, de l'alimentation continue à basse tension / l'alimentation continue à...
Page 25 Manuel utilisateur 2 Description du produit • Avant d'activer la fonction de récupération PID, vérifiez que la polarité de ten- sion des modules PV au sol correspond aux exigences. En cas de questions, contactez le fabricant du module PV ou lisez le manuel utilisateur correspondant.
Page 26 • Vérifiez que le contenu n’est pas endommagé après l'avoir déballé. Contactez SUNGROW ou la société de transport en cas de composants endommagés ou absents, et fournissez des photos pour aide. Ne jetez pas l'emballage d'origine. Nous vous recommandons de ranger l'appareil dans son emballage d'origine lorsque le produit est mis hors service.
Page 27 Manuel utilisateur 3 Déballage et stockage • Si l'onduleur doit être transporté de nouveau, emballez-le de façon stricte avant de le charger et de le transporter. • Ne rangez pas l'onduleur dans des endroits susceptibles d'être exposés à la lumière di- recte, à...
Page 28 Montage mécanique Respectez toutes les normes et exigences locales lors de l'installation mécanique de l'unité. Sécurité durant le montage Assurez-vous de l'absence de raccordement électrique avant l'installation. Avant de percer, évitez l'eau et le câblage électrique dans la paroi. Un environnement d'installation médiocre réduira les performances du système ! •...
Page 29 Manuel utilisateur 4 Montage mécanique Assurez-vous qu'aucun dispositif du système ne rende difficile la déconnexion de l'interrupteur CC et du disjoncteur CA pendant l'installation. Si un perçage est nécessaire pendant l'installation : • Portez des lunettes et des gants de protection lorsque vous percez des trous. •...
Page 30 4 Montage mécanique Manuel utilisateur brouillard salé varie largement en fonction des caractéristiques de l'eau marine proche, des vents de mer, des précipitations, de l'humidité relative, du terrain et de la couverture forestière. • Installez l'onduleur dans un endroit abrité pour éviter les rayons directs du soleil et les in- tempéries (par exemple, la neige, la pluie, la foudre, etc.).
Page 31 Manuel utilisateur 4 Montage mécanique Conditions d'installation avec une inclinaison vers l'arrière Lorsque le site d'installation est plat, montez l'onduleur sur le support de montage horizontal afin de respecter les exigences relatives à l'angle de montage, de la manière indiquée dans la figure ci-dessous.
Page 32 4 Montage mécanique Manuel utilisateur 4.2.4 Exigences liées au dégagement Espacement pour l'installation de l'onduleur Prévoyez assez d'espace autour de l'onduleur pour garantir un espace suffisant pour la dis- sipation de chaleur. * Si cette distance est inférieure à celle indiquée sur le schéma, déplacez l'onduleur du sup- port de montage ou du mur avant de maintenir les ventilateurs.
Page 33 Manuel utilisateur 4 Montage mécanique Outils d'installation Les outils d'installation incluent, mais ne se limitent pas à ceux recommandés ci-dessous. Si nécessaire, utilisez d'autres outils auxiliaires présents sur le site. Tableau 4-1 Spécifications des outils Lunettes de Boules Quies Masque anti- Gants de protection protection poussière...
Page 34 4 Montage mécanique Manuel utilisateur Maillet en Jeu de clés à Clé Dragonne caoutchouc douille (16 mm, 33 mm) (M4, M8, M12) Coupe-fil Pince à dénuder Pince hydraulique Pistolet thermique EVO2 pinces de Clé pour borne Multimètre Outil de sertissage sertissage de borne EVO2 RJ45...
Page 35 Manuel utilisateur 4 Montage mécanique Une manipulation inappropriée peut provoquer des blessures corporelles ! • Prévoyez assez de personnes pour transporter l'onduleur en fonction de son poids ; le personnel d'installation doit porter un équipement de protection tel que des chaussures et des gants anti-impact. •...
Page 36 4 Montage mécanique Manuel utilisateur figure 4-1 Dimensions du support de montage 4.5.1 Support PV-Monté Outils Spécifications Élément Tournevis cruciforme / tournevis cruciforme électrique Marqueur Niveau Perceuse électrique Foret : φ12 Clé Ouverture : 16 mm Pièces de rechange Quantité Spécifications Source Élément...
Page 37 Manuel utilisateur 4 Montage mécanique Étape 3Fixez les supports de montage avec les boulons. (A) Support de (B) Vis à filet complet (C) Support métal fixation (D) Rondelle plate (E) Rondelle à ressort (F) Écrous hexagonaux - - Fin 4.5.2 Installation murale Outils Spécifications Élément...
Page 38 4 Montage mécanique Manuel utilisateur Quantité Spécifications Source Élément Vis sans tête M4×10 Livré Ensemble boulon M10×95 Préparé automatiquement (Recommandé) Étape 1Montez le support de montage. Étape 2Mettez à niveau le support de montage assemblé en utilisant le niveau et marquez les posi- tions pour percer des trous.
Page 39 Manuel utilisateur 4 Montage mécanique (B) Boulon (A) Mur (C) Support de fixation d'expansion - - Fin 4.5.3 Montage sur poteau Outils Spécifications Élément Tournevis cruciforme / tournevis cruciforme électrique — Marqueur — Niveau Perceuse électrique * Foret : φ12 clé...
Page 40 4 Montage mécanique Manuel utilisateur Veuillez sauter cette étape si l'onduleur doit être installé sur un poteau en béton, un support PV, etc. Étape 2Montez le support de montage. Étape 3Marquez et percez des trous dans la poutre en U en acier selon les dimensions indiquées sur la figure ci-dessous.
Page 41 Manuel utilisateur 4 Montage mécanique Étape 5Utilisez des boulons pour fixer le support de montage à la poutre en U. - - Fin Installation de l'onduleur Outils...
Page 42 4 Montage mécanique Manuel utilisateur Spécifications Élément Tournevis cruciforme / tournevis cruciforme électrique Pièces de rechange Spécifications Quantité Source Élément Vis sans tête M6×65 Livré Étape 1Sortez l'onduleur de l'emballage. Étape 2Suspendez l'onduleur à la fixation de montage et vérifiez que les oreilles de fixation s'eng- agent parfaitement dans la fixation de montage.
Page 43 Raccordements électriques Consignes de sécurité La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle appro- prié pendant les branchements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
Page 44 5 Raccordements électriques Manuel utilisateur Ne pas endommager le conducteur de terre. Ne faites pas fonctionner le produit en l'absence d'un conducteur de terre correctement installé. Sinon, vous risquez de vous blesser ou d'endommager le produit. Veuillez utiliser des appareils de mesure avec une plage appropriée. Une surten- sion peut endommager l'appareil de mesure et provoquer des blessures.
Page 45 Manuel utilisateur 5 Raccordements électriques • Installez d'abord le câble de mise à la terre de protection externe lors du rac- cordement électrique et retirez le câble de mise à la terre de protection externe en dernier lors du retrait de l'onduleur. •...
Page 46 5 Raccordements électriques Manuel utilisateur figure 5-1 Description des bornes (SG125/110CX-P2) figure 5-2 Description des bornes (SG75CX-P2) * L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Élé- Marqueur Remarque Borne...
Page 47 Manuel utilisateur 5 Raccordements électriques Élé- Marqueur Remarque Borne ment Borne de Utilisé pour la mise à la terre interne. — mise à la terre* — Utilisé pour la mise à la terre interne. Borne PE Borne de Communication RS485, DI/DO d'entrée/sortie COM1,COM2 communica- numérique, etc.
Page 48 5 Raccordements électriques Manuel utilisateur Tableau 5-1 Exigences liées au câble Spécifications Diamètre du Type N° Câble Section admissible câble (en Câble PV con- Câble DC forme à la norme 4.7 ~ 6.4 4 ~ 6 1 100 V. Câble d'alimenta- Câble en cuivre ex- 0.5 ~ 10（plage recom-...
Page 49 (2) En présence de cinq câbles à une seule âme, une plaque d'étanchéité AC de rechange est requise comme représenté dans la figure suivante. Pour acheter cet accessoire, contac- tez votre distributeur. Contactez SUNGROW si le distributeur est incapable de fournir l'ac- cessoire plaque d'étanchéité CA.
Page 50 5 Raccordements électriques Manuel utilisateur Sertissez la borne OT/DT Sertissez la borne OT/DT 1. Gaine thermorétractable 2. Borne OT/DT 3. Pince hydraulique 4. Pistolet thermique Exigences liées au câble en aluminium Si vous choisissez un câble en aluminium, utilisez une cosse bi-métallique pour éviter tout contact direct entre la barre de cuivre et le câble en aluminium.
Page 51 Manuel utilisateur 5 Raccordements électriques Assurez-vous que la cosse sélectionnée peut entrer directement en contact avec la barre de cuivre. En cas de problème, contactez le fabricant de la cosse. Assurez-vous que la barre de cuivre n'est pas en contact direct avec le fil d'alumi- nium.
Page 52 à la terre de manière fiable. La connexion de mise à la terre peut être effectuée par d'autres moyens si elle est conforme aux normes et réglementations locale, et SUNGROW n'est pas responsa- ble des éventuelles conséquences. 5.5.1 Exigences de la mise à la terre de protection extérieure Dans cette installation photovoltaïque, toutes les pièces métalliques et le boîtier de l'appareil...
Page 53 Un disjoncteur indépendant ou un fusible doit être installé au niveau de la sortie de l'ondu- leur afin de garantir la déconnexion en toute sécurité du réseau. Tension nominale Courant nominal Modèle d'onduleur recommandée recommandé SG125CX-P2 400 V 250 A SG110CX-P2 400 V 250 A SG75CX-P2...
Page 54 être déclenché au courant résiduel. Des disjoncteurs différentiels d'autres spécifications peuvent également être utilisés selon la norme locale. Le courant résiduel re- commandé est le suivant. Onduleur Courant résiduel recommandé SG125CX-P2 1250 mA SG110CX-P2 1100 mA SG75CX-P2 750 mA Plusieurs onduleurs installés en connexion parallèle...
Page 55 Manuel utilisateur 5 Raccordements électriques • La puissance apparente de l'onduleur ne doit jamais dépasser la puissance du transfor- mateur. Le courant AC maximum de tous les onduleurs branchés en parallèle doit être pris en compte. Il est recommandé que le nombre total d'onduleurs connectés au réseau ne dépasse pas 25.
Page 56 5 Raccordements électriques Manuel utilisateur figure 5-5 Spécifications des bornes OT/DT serties Borne OT/DT du fil PE • Spécifications : M12 5.6.3 Procédure de connexion (pour un câble multi-âme) Dans ce manuel, la description est fournie en prenant à titre d'exemple un câble à cinq âmes.
Page 57 Manuel utilisateur 5 Raccordements électriques Les vis due la plaque d'étanchéité sont des vis captives. Lorsque la plaque d'étan- chéité est retirée, les vis restent sur celle-ci. Étape 4Coupez la partie excédentaire de la bague d'étanchéité en fonction du diamètre du câble. Étape 5Faites passer le câble avec la couche protectrice dénudée à...
Page 58 5 Raccordements électriques Manuel utilisateur Étape 6Ouvrez le couvercle de protection. Étape 7Connectez les câbles avec des bornes OT/DT serties aux bornes correspondantes et fixez- les. Notez les positions de la borne du fil PE et du fil N. Si un fil de phase est branché à la borne PE ou à...
Page 59 Manuel utilisateur 5 Raccordements électriques Vérifiez que la profondeur L de la prise utilisée n'est pas inférieure à 28 mm. Étape 8Fermez le couvercle de protection. Étape 9Retirez la tige de limitation et remettez-la en place. Fermez la boîte de jonction et serrez les deux vis du couvercle avant à...
Page 60 5 Raccordements électriques Manuel utilisateur - - Fin *Lorsque le câble PE est un câble à une seule âme indépendant, celui-ci est inséré dans l'armoire par le biais de la borne de mise à la terre. 5.6.4 Procédure de connexion (pour un câble multi-âme) Étape 1Déconnectez le disjoncteur côté...
Page 61 Manuel utilisateur 5 Raccordements électriques Les vis du couvercle avant sont des vis captives. Lorsque le couvercle avant est ouvert, les vis restent sur celui-ci. Étape 3Desserrez les vis de la plaque d'étanchéité inférieure à l'aide de la clé à douille hexagonale fournie, et retirez la plaque d'étanchéité.
Page 62 5 Raccordements électriques Manuel utilisateur Étape 5Faites passer le câble à travers la bague d'étanchéité et fixez les vis sur la plaque d'étan- chéité inférieure. Étape 6Ouvrez le couvercle de protection.
Page 63 Manuel utilisateur 5 Raccordements électriques Étape 7Connectez les câbles avec des bornes OT/DT serties aux bornes correspondantes et fixez- les. Notez les positions de la borne du fil PE et du fil N. Si un fil de phase est branché à la borne PE ou à...
Page 64 5 Raccordements électriques Manuel utilisateur Étape 9Retirez la tige de limitation et remettez-la en place. Fermez la boîte de jonction et serrez les deux vis du couvercle avant à l'aide de la clé à six pans fournie. - - Fin Branchement du câble DC La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil.
Page 65 • Un arc électrique ou une surtempérature du contacteur peut se produire si les connecteurs PV ne sont pas correctement en place. SUNGROW ne pourra être tenu responsable des dommages survenus. •...
Page 66 5 Raccordements électriques Manuel utilisateur Le branchement de la chaîne photovoltaïque doit répondre aux conditions sui- vantes : Sinon, cela peut endommager de façon irréversibles l'onduleur, et cela ne sera pas couvert par la garantie. • L'utilisation combinée de différents modèles ou marques de modules photovol- taïques dans un seul circuit MPPT ou des modules photovoltaïques provenant de toits ou d'angles d'orientation différente ne peut pas endommager l'onduleur mais entraînera des performances médiocres du système !
Page 67 Ne connectez pas le disjoncteur AC avant d'avoir terminé les raccordements électriques. SUNGROW fournit les connecteurs PV correspondants avec le produit, ceux-ci permettent de connecter rapidement les entrées PV. Pour garantir la protection IP66, utilisez uniquement le connecteur fourni ou un connecteur avec le même in- dice de protection.
Page 68 5 Raccordements électriques Manuel utilisateur Étape 2Assemblez les extrémités du câble avec la pince à sertir. 1: Contact à sertir positif 2：Contact à sertir négatif Étape 3Passez le câble dans le presse-étoupe et insérez-le contact à sertir dans l'isolateur jusqu'à ce qu'il s'enclenche.
Page 69 Manuel utilisateur 5 Raccordements électriques - - Fin 5.7.3 Installation du connecteur PV Étape 1Assurez-vous que l'interrupteur DC est en position « ARRÊT ». Sinon, mettez-le manuelle- ment sur « ARRÊT ». Étape 2Vérifiez la polarité du câble de connexion de la chaîne PV et vérifiez également que la ten- sion de circuit ouvert ne dépasse en aucun cas la limite d'entrée de l'onduleur de 1 100 V.
Page 70 5 Raccordements électriques Manuel utilisateur Étape 5Scellez les bornes PV inutilisées avec des capuchons. - - Fin Câblage du câble d'alimentation du système de suivi (en option) Étape 1Veuillez vous référer à l'étape 1 et à l'étape 2 de "5.6.3 Procédure de connexion (pour un câ- multi-âme)".
Page 71 Manuel utilisateur 5 Raccordements électriques Les câbles d'alimentation du système de suivi peuvent être connectés à deux phases quelconques parmi L1, L2 et L3. Étape 5Fermez le couvercle de protection. Fermez la boîte de jonction et serrez les deux vis du cou- vercle avant à...
Page 72 5 Raccordements électriques Manuel utilisateur * L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous recevez peut différer de cette illustration. Une fois le module de communication en utilisation, ne branchez pas l'onduleur à un collecteur de données tiers en même temps via RS485.
Page 73 Manuel utilisateur 5 Raccordements électriques Étape 2Dévissez l'écrou orientable du module de communication et sortez la borne étanche interne. Étape 3Dévissez le boîtier du module de communication. Étape 4Faites passer successivement le câble réseau à travers l'écrou orientable et le joint. Ensuite, acheminez le câble dans l'ouverture du joint.
Page 74 5 Raccordements électriques Manuel utilisateur Étape 6Retirez le couvercle étanche de la borne COM1 et installez WiNet-S. Étape 7Secouez-le légèrement à la main pour vérifier si celui-ci est correctement installé. - - Fin 5.10.2 Communication WLAN Étape 1Retirez le couvercle étanche de la borne COM1 . Étape 2Installez le module.
Page 75 Manuel utilisateur 5 Raccordements électriques Étape 3Veuillez vous reporter au guide fourni avec le module pour la configuration. - - Fin 5.11 Boîtier de jonction de communication Déposez le boîtier de jonction de communication Pressez les deux côtés du boîtier de jonction de communication avec force, et arrachez-le. Posez le boîtier de jonction de communication Remettez le boîtier de jonction en place et assurez-vous que la connexion est solide.
Page 76 5 Raccordements électriques Manuel utilisateur Tableau 5-3 Description du port Sérigraphie Description N° RS485_3 Utilisé pour connecter le compteur externe Utilisé pour connecter le COM100E externe pour réaliser l'interaction de données avec l'ordinateur hôte ou d'autres dispositifs de surveillance. RS485_1 Utilisé...
Page 77 Manuel utilisateur 5 Raccordements électriques La description des bornes est la suivante. Tableau 5-4 Description de l'interface RS485-1 (bornier) Description N° SORTIE RS485A, signal différentiel+ RS485A ENTRÉE RS485A，signal différentiel+ RS485A SORTIE RS485B signal différentiel- RS485B ENTRÉE RS485B，signal différentiel- RS485B Tableau 5-5 Description de l'interface RS485_1 (RJ45) Description N°...
Page 78 5 Raccordements électriques Manuel utilisateur 5.13.2 Système de communication RS485 Système de communication d'un onduleur individuel Lorsqu'un seul onduleur est présent, le branchement de communication nécessite un seul câble de communication RS485. Système de communication à plusieurs onduleurs Dans le cas de plusieurs onduleurs, tous les onduleurs de la connexion en série peuvent être connectés via des câbles RS485 pour la communication.
Page 79 Manuel utilisateur 5 Raccordements électriques figure 5-6 Système de communication à plusieurs onduleurs 【Interface RS485_1 (bornier)】 figure 5-7 Système de communication à plusieurs onduleurs 【Interface RS485_1 (RJ45)】 La longueur d'un câble RS485 ne peut pas dépasser 1200 m. Si plusieurs onduleurs communiquent via le boîtier de communication intelligent, le nombre de connexions en série autorisé...
Page 80 5 Raccordements électriques Manuel utilisateur Étape 2Dévissez l'écrou orientable du boîtier de jonction et sélectionnez la bague d'étanchéité en fonction du diamètre du câble. Étape 3Enlevez la couche de protection et la couche d'isolation sur la bonne longueur. Étape 4Faites passer le câble dans l'ordre à travers l'écrou orientable, la bague d'étanchéité et la boîte de jonction.
Page 81 Manuel utilisateur 5 Raccordements électriques Description N° RS485 B- RS485 B- Étape 7Si d'autres câbles doivent être connectés à la carte de communication, ignorez les étapes suivantes et poursuivez le câblage. Sinon, procédez comme suit. Étape 8Posez le boîtier de jonction de communication, reportez-vous à"...
Page 82 Utilisez la pince à sertir RJ45 pour sertir le connecteur RJ45. Les broches 1 et 2 sont configurées pour alimenter le module de communication SUNGROW. Ne connectez pas ou n'utilisez pas ces deux broches lors de la réal- isation d'un câble de communication RS485. Sinon, l'onduleur ou d'autres appa- reils connectés par le câble de communication risquent d'être endommagés.
Page 83 Manuel utilisateur 5 Raccordements électriques - - Fin 5.14 Connexion à contact sec 5.14.1 Fonction du contact sec La carte de circuit de configuration est fournie avec le contact sec de sortie de défaut et le contact sec d'arrêt d'urgence, comme représenté dans la figure ci-dessous. Borne DO (contact sec de sortie de défaut) Le relais peut être réglé...
Page 84 5 Raccordements électriques Manuel utilisateur figure 5-8 Contact normalement ouvert figure 5-9 Contact normalement fermé Les appareils branchés au relais doivent satisfaire aux exigences suivantes: Exigences requises concernant Exigences requises concernant le côté DC le côté AC Tension max. : 230 VCA Tension max.
Page 85 Manuel utilisateur 5 Raccordements électriques contact PGND sont court-circuités par un interrupteur à commande externe, et les onduleurs s'arrêteront en urgence lorsque le contact DI et le contact PGND sont déconnectés. Les contacts secs ne prennent en charge que des interrupteurs de type passif. Les figures suivantes montrent les applications type des contacts secs d'arrêt local.
Page 86 à 20 kΩ Activez la fonction DRM via l'application iSolarCloud. En cas de problème, contac- tez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. La fonction DRM s'applique uniquement aux appareils pour l'Australie et la Nou- velle-Zélande.
Page 87 Manuel utilisateur 5 Raccordements électriques Diamètre externe D Bagues d'étanchéité (en mm) 4.5 ~ 6 6 ~ 12 a + b 12 ~ 18 Étape 3Dénudez la gaine isolante du câble Ethernet en utilisant une pince à dénuder et insérez les câbles de signal sur le connecteur RJ45.
Page 88 5 Raccordements électriques Manuel utilisateur Étape 5Posez le boîtier de jonction de communication, reportez-vous à" Posez le boîtier de jonction communication". Étape 6Tirez légèrement le câble vers l'arrière et vissez l'écrou pivotant dans le sens des aiguilles d'une montre. - - Fin...
Page 89 Mise en service Inspection avant mise en service Vérifiez les éléments suivants avant de démarrer l'onduleur : • Tout l'équipement a été installé de manière fiable. • Le ou les interrupteurs CC et le disjoncteur CA sont en position « OFF ». •...
Page 90 6 Mise en service Manuel utilisateur Étape 2Fermez le disjoncteur AC situé entre l’onduleur et le réseau. Étape 3Installez l'application iSolarCloud, voir "7.2 Installation de l'App" pour davantage de détails. Étape 4Définissez les paramètres de protection initiaux via l'application iSolarCloud lorsque l'ondu- leur est connecté...
Page 91 iSolarCloud App Courte introduction L'iSolarCloud App peut établir une connexion de communication avec l'onduleur via Blue- tooth, réalisant ainsi une maintenance de proximité de l'onduleur. Les utilisateurs peuvent utiliser l'App pour afficher les informations de base, les alarmes et les événements, définir les paramètres ou télécharger les journaux, etc.
Page 92 7 iSolarCloud App Manuel utilisateur Connexion 7.3.1 Exigences requises Les conditions suivantes doivent être observées : • Le côté AC ou DC de l'onduleur est sous tension. • Le téléphone mobile se situe à moins de 5 mètres de l'onduleur et aucun obstacle ne se trouve entre ceux-ci.
Page 93 Manuel utilisateur 7 iSolarCloud App figure 7-1 Connexion Bluetooth Étape 3Entrez dans l'interface de vérification d'identité une fois la connexion Bluetooth établie.
Page 94 Pour régler les paramètres de l'onduleur liés à la protection et au support du ré- seau, contactez votre distributeur pour obtenir le compte avancé et le mot de passe correspondant. Contactez SUNGROW si le distributeur est incapable de fournir les informations requises.
Page 95 Manuel utilisateur 7 iSolarCloud App figure 7-4 Compagnie d'électricité d'initialisation L'image présentée ici est fournie à titre de référence seulement. Voir l'interface réelle pour les prestataires de services réseau pris en charge. Tableau 7-1 Informations sur la compagnie d'électricité Type de réseau Prestataire de service réseau AS/NZS 4777.2:2015 AS/NZS 4777.2:2020 Australie A...
Page 96 7 iSolarCloud App Manuel utilisateur Type de réseau Prestataire de service réseau SA Power Networks • TS129-2019 : ≤ 10 kW pour mono- phasé et 30 kW pour triphasé • TS130-2017 : > 30 kW et ≤ 200 kW • TS131-2018 : >...
Page 97 Manuel utilisateur 7 iSolarCloud App figure 7-5 Page d'accueil Tableau 7-2 Description de la page d'accueil Désignation Description N° Date et heure système de l'onduleur. Date et heure Présente l'état de fonctionnement de l'onduleur. Pour plus de détails, reportez-vous à "Tableau 7-3 Description de État de l'onduleur l'état de...
Page 98 7 iSolarCloud App Manuel utilisateur Désignation Description N° Affiche le changement de puissance entre 5h00 et 23h00 tous les jours Power curve (Chaque point de la courbe représente le pourcentage de la puissance actuelle de l'onduleur par rapport à la puis- sance nominale).
Page 99 Manuel utilisateur 7 iSolarCloud App Tableau 7-4 Description de l'état du PID Description État Exécution ré- Les onduleurs effectuent activement la récupération PID. cupération Le système a détecté que l'impédance ISO est anormale ou que le-PID Anomalie PID ne peut pas fonctionner normalement après l'activation du PID. Si l'onduleur fonctionne anormalement, l'alarme ou l'icône de défaut sera affiché...
Page 100 7 iSolarCloud App Manuel utilisateur figure 7-6 Enregistrements Enregistrement d'alarmes de défauts Appuyez sur Enregistrement d'alarmes de défauts pour entrer dans l'interface, comme représenté dans la figure suivante. figure 7-7 Enregistrement d'alarmes de défauts Appuyez sur pour sélectionner un intervalle de temps et afficher les enregistre- ments correspondants.
Page 101 Manuel utilisateur 7 iSolarCloud App figure 7-9 Courbe de puissance L'App affiche les enregistrements de production d'énergie sous différentes formes, y comp- ris un graphique de production d'énergie quotidienne, un histogramme de production d'éner- gie mensuel, un histogramme de production d'énergie annuel et un histogramme de production totale.
Page 102 7 iSolarCloud App Manuel utilisateur Clic pour sélectionner un intervalle de temps et afficher les enregistrements correspondants. L'onduleur peut enregistrer au plus les 400 derniers événements. Plus Appuyez sur Plus sur la barre de navigation pour entrer dans l'interface correspondante, comme représenté...
Page 103 Manuel utilisateur 7 iSolarCloud App Version du logiciel Les informations sur la version du micrologiciel actuel. 7.8.2 Paramètres de fonctionnement Heure d'exécution Appuyez sur Réglages→Paramètres de fonctionnement→Heure d'exécution pour ac- céder à l'interface correspondante. figure 7-12 Heure d'exécution Paramètres PID Appuyez sur Réglages→Paramètres de fonctionnement→Paramètres PID pour accéder à...
Page 104 7 iSolarCloud App Manuel utilisateur figure 7-14 Param AFCI Protection NS (passif valide) Appuyez sur Réglages→Paramètres de fonctionnement→Paramètres réguliers pour entrer dans l'écran correspondant, sur lequel vous pouvez définir la Protection NS (passif valide). figure 7-15 Protection NS (passif valide) 7.8.3 Paramètres de régulation de l’alimentation Régulation de l'alimentation active Appuyez sur Réglages→Paramètres de régulation de l’alimentation→Régulation de...
Page 105 Manuel utilisateur 7 iSolarCloud App figure 7-16 Régulation de l'alimentation active Tableau 7-7 Régulation de l'alimentation active Définition/description du Plage Paramètre paramètre Interrupteur pour activer/dé- Démarrage en douceur sactiver la fonction de démar- de la puissance active rage en douceur de la Activer/Désactiver après défaut puissance active après un...
Page 106 7 iSolarCloud App Manuel utilisateur Définition/description du Plage Paramètre paramètre Commande de réduc- Gradient de réduction de la tion de la puissance puissance active de l'onduleur 3 %/min~6000 %/min active par minute. Gradient d'élévation de la Commande d'élévation puissance active de l'onduleur 3 %/min~6000 %/min de la puissance active par minute.
Page 107 Manuel utilisateur 7 iSolarCloud App figure 7-17 Régulation de la puissance réactive Tableau 7-8 Régulation de la puissance réactive Définition/description du Plage Paramètre paramètre Fonction de puissance Interrupteur pour activer/dé- Activer/Désactiver réactive de nuit sactiver la fonction Q de nuit. Ratio de puissance réactive Ratio de puissance ré- -100%~0%/...
Page 108 7 iSolarCloud App Manuel utilisateur Tableau 7-9 Descriptions du mode de régulation de la puissance réactive : Descriptions Mode Le PF fixé à +1 000. Éteint La puissance réactive peut être réglée à l'aide du paramètre FP (facteur de puissance). La puissance réactive peut être réglée à...
Page 109 Manuel utilisateur 7 iSolarCloud App Explication Plage Paramètre Puissance de sortie au point P2 sur la QP_P2 20% ~ 100% courbe du mode Q(P) (en pourcentage) Puissance de sortie au point P3 sur la QP_P3 20% ~ 100% courbe du mode Q(P) (en pourcentage) Facteur de puissance en P1 sur la courbe QP_K1 du mode Q(P)
Page 110 7 iSolarCloud App Manuel utilisateur Explication Plage Paramètre Ratio d'hystérésis de tension sur la courbe Ration d'hystérésis 0 ~ 5% du mode Q(U) Limite de tension du réseau en P1 sur la QU_V1 80% ~ 100% courbe du mode Q(U) Valeur Q/Sn en P1 sur la courbe du mode QU_Q1 -60% ~ 0...
Page 111 Manuel utilisateur 7 iSolarCloud App figure 7-19 Courbe Q(U) 7.8.4 Paramètres de communication Paramètres de port série Appuyez sur Réglages→Paramètres de communication→Paramètres de port série pour entrer dans l'écran correspondant, comme représenté dans la figure suivante. La plage d’adresses de dispositif s'étend de 1 à 246. figure 7-20 Paramètres de port série 7.8.5 Mise à...
Page 112 7 iSolarCloud App Manuel utilisateur Étape 5Revenez à l'écran Téléchargement du micrologiciel , appuyez sur dans l'angle supér- ieur droit de l'interface pour afficher le package de mise à niveau du micrologiciel téléchargé. Étape 6Connectez-vous à l'application via le mode d'accès local. Reportez-vous à la section "7.3 Connexion".
Page 113 Manuel utilisateur 7 iSolarCloud App figure 7-21 Modifier mot de passe Le mot de passe comprendra 8 à 20 caractères, avec des lettres et des chiffres.
Page 114 Mise hors service du système Déconnexion de l'onduleur Risque de brûlures ! Même si l'onduleur est arrêté, il peut encore être chaud et provoquer des brûlures. Porter des gants de protection avant de faire fonctionner l'onduleur une fois refroidi. L'onduleur doit être éteint lors de l'entretien ou d'autres travaux de réparation. Procédez comme suit pour déconnecter l'onduleur des sources d'alimentation AC et DC.
Page 115 Manuel utilisateur 8 Mise hors service du système • Avant de démonter l'onduleur, déconnectez-le des sources d'alimentation CA et CC. • S'il y a plus de deux couches de bornes CC d'onduleur, démontez les connec- teurs CC externes avant de démonter les connecteurs internes. •...
Page 116 Dépannage et maintenance Dépannage Lorsqu'un défaut survient sur l'onduleur, les informations relatives au défaut sont affichées sur l'interface de l'application. Si l'onduleur est équipé d'un écran LCD, les informations rela- tives au défaut peuvent être visualisées dessus. Les codes de défaut et les méthodes de dépannage de tous les onduleurs PV sont détaillés dans le tableau ci-dessous, et seuls certains de ces défauts peuvent se produire sur le mod- èle que vous avez acheté.
Page 117 LCD. Modifiez les valeurs de protection contre la surtension avec l'approbation du fournisseur d'électricité local. 3. Contactez le service après-vente de Sungrow si le causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnectera au ré- seau lorsque celui-ci revient à...
Page 118 2. Vérifiez que les paramètres de protection sont électrique correctement définis sur l'application ou l'écran LCD. 3. Contactez le service après-vente de Sungrow si le causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnectera au ré- seau lorsque celui-ci revient à...
Page 119 Anomalie réseau tion lorsque le paramètre du réseau dépasse la plage définie. 2. Contactez le service après-vente de Sungrow si le causes précédentes sont éliminées et que le défaut persiste. En général, l'onduleur se reconnectera au ré- seau lorsque celui-ci revient à...
Page 120 Si c'est le cas, débranchez l'interrupteur DC et inversez la polarité lorsque le courant de la chaîne chute en dessous de 0,5 A. 2. Contactez le service après-vente de Sungrow 532-547, 564- Défaut de connex- si le causes précédentes sont éliminées et que ion inversée PV...
Page 121 Si c'est le cas, protégez-le ; 4. Vérifiez si le ventilateur fonctionne correcte- ment. Sinon, remplacez le ventilateur. 5. Contactez le service après-vente de Sungrow si le défaut est dû à d'autres causes et persiste. Arrêtez et débranchez l'onduleur. Redémarrez Température am-...
Page 122 Si oui, remplacez le câble endommagé et serrez les bornes pour garantir une connexion fiable. 5. Contactez le service après-vente de Sungrow si le causes précédentes sont éliminées et que le défaut persiste. 1. Vérifiez que le câble AC est correctement branché.
Page 123 CC et effacez le défaut d'arc électrique via l'affichage LCD ou l'APP, l'onduleur reviendra ensuite à un fonctionnement normal. 3. Contactez le service clientèle Sungrow si le défaut persiste. 1. Vérifiez si le compteur est mal connecté. 2. Vérifiez si le câblage d'entrée et de sortie du Alarme branche- compteur est inversé.
Page 124 Alarme de commu- 2. Reconnectez le câble de communication du nication parallèle compteur. de l'onduleur 3. Contactez le service après-vente de Sungrow si le causes précédentes sont éliminées et que l'alarme persiste. 7, 11, 16, 19– 25, 30–34, 36, 38, 40–42, 44–...
Page 125 DC et inversez la polarité lorsque le courant de la chaîne chute en dessous de 0,5 A. Branchement 264-283 2. Contactez le service après-vente de Sungrow inversé MPPT. si le causes précédentes sont éliminées et que le défaut persiste.
Page 126 Veuillez contacter le service à la clientèle Sungrow. Contactez le revendeur si les mesures énumérées dans la colonne « Méthode de dépannage » ont été prises mais que le problème persiste. Contactez SUNGROW si le revendeur ne parvient pas à résoudre le problème.
Page 127 Manuel utilisateur 9 Dépannage et maintenance Maintenance 9.2.1 Avis de maintenance Risque de dommages pour l'onduleur ou de blessure corporelle suite à un entre- tien inadéquat ! • Veillez à utiliser des outils d'isolation spéciaux pendant les opérations haute tension. •...
Page 128 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations d'entretien qui ne rentrent pas dans le cadre de ce manuel. Si nécessaire, contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW. Sinon, les pertes provoquées ne sont pas couvertes par la garantie.
Page 129 Manuel utilisateur 9 Dépannage et maintenance Méthode Période Élément Vérifiez l'étanchéité des entrées de Une fois par an Entrée des câbles câbles. Si nécessaire, refaire l'étanchéité. Vérifiez si les câbles sont desserrés ou tombés. Raccordement Tous les 6 mois à un an Vérifiez si le câble est endommagé, électrique notamment la surface en contact avec...
Page 130 9 Dépannage et maintenance Manuel utilisateur Étape 3Appuyez sur la languette du crochet de verrouillage, débranchez le joint de connexion du câble vers l'extérieur et desserrez la vis sur le support du ventilateur. Étape 4Desserrez les vis sur le côté du module du ventilateur.
Page 131 Manuel utilisateur 9 Dépannage et maintenance Étape 5Retirez les ventilateurs. Nettoyez-les avec une brosse douce ou un aspirateur, et rempla- cez-es si nécessaire. - - Fin...
Page 132 10 Annexe 10.1 Fiche technique SG125CX-P2 SG110CX-P2 SG75CX-P2 Paramètres Entrée (CC) Puissance d'entrée PV 175 kW 154 kW 105 kW max. recom- mandée Tension d'en- 1100 V trée PV max. Tension d'en- trée PV min. / Tension 180 V/200 V d'entrée de...
Page 133 Manuel utilisateur 10 Annexe SG125CX-P2 SG110CX-P2 SG75CX-P2 Paramètres Courant maximum 20 A pour le con- necteur CC Sortie (CA) Puissance 125 kVA 110 kVA 75 kVA de sortie AC max. Puissance nominale ap- 125 kVA 110 kVA 75 kVA parente de...
Page 134 10 Annexe Manuel utilisateur SG125CX-P2 SG110CX-P2 SG75CX-P2 Paramètres Phases d'ali- mentation / 3 / 3-N-PE Phases de connexion Efficacité Efficacité maximale / 98.5% / 98.3% 98.6% / 98.3% Efficacité européenne Protection Surveillance du réseau Protection contre la po- larité inverse...
Page 135 Manuel utilisateur 10 Annexe SG125CX-P2 SG110CX-P2 SG75CX-P2 Paramètres Interrupteur de circuit sur défaut d'arc (AFCI) Fonction de récupération PIDle poten- tiel de la po- larité néga- tive des panneaux par rapport à la terre est supérieur à 0. La tension entre la po- larité...
Page 136 10 Annexe Manuel utilisateur SG125CX-P2 SG110CX-P2 SG75CX-P2 Paramètres Plage de températures -30 to 60 ℃ ambiantes de fonc- tionnement Plage d'hu- midités rela- tives autori- 0 ~ 100% sée (sans condensa- tion) Méthode de Refroidissement de l'air intelligent et forcé...
Page 137 Manuel utilisateur 10 Annexe Tableau 10-1 Correspondance entre le nombre d'onduleurs et la distance de câblage maximum Distance de câblage maximum (unité : m) Nombre d'onduleurs 16AWG / 1,31 mm 17AWG / 1,026 mm 13030 10552 6515 5276 4343 3517 3258 2638 2606...
Page 138 à 300 Ω ; et lorsqu'il y a plusieurs onduleurs connectés en série, vérifiez que l'impédance est inférieure à 300 Ω/nombre d'onduleurs. 10.3 Assurance qualité En cas de défaillance du produit durant la période de garantie, SUNGROW fournira un serv- ice gratuit ou remplacera le produit par un nouveau. Preuve Pendant la période de garantie, il est nécessaire que le client fournisse la facture et la date...
Page 139 Lorsque le client demande un entretien pour les produits défectueux relevant de l’un des cas ci-dessus, un service de maintenance payant peut être délivré selon la décision de SUNGROW. 10.4 Coordonnées Contactez-nous si vous avez des questions sur ce produit.
Page 140 Sungrow Power Supply Co., Ltd. www.sungrowpower.com...
