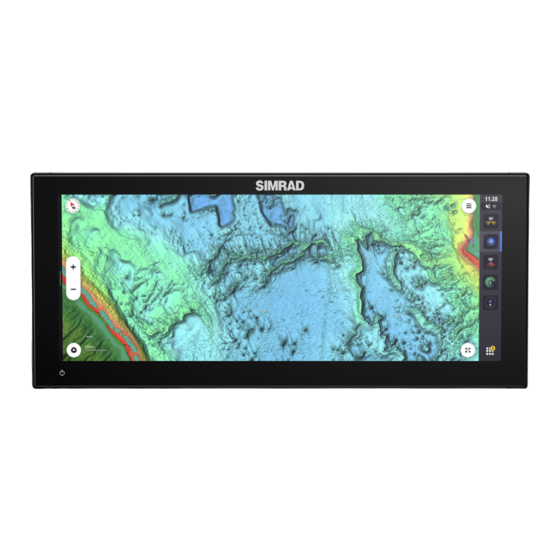

- Page 1 ® Manuel d'installation Français www.simrad-yachting.com Scanner pour enregistrer une copie...
- Page 2 Les fonctionnalités décrites et illustrées dans ce guide peuvent varier par rapport à votre appareil en raison du développement continu du logiciel. Pour obtenir la dernière version de ce document dans les langues prises en charge et d'autres documents connexes, rendez-vous sur : www.simrad-yachting.com/downloads/nsx . Nous contacter Pour obtenir des informations sur l'assistance produit et les services, rendez-vous sur www.simrad-yachting.com/contact-us.
- Page 3 SOMMAIRE 4 Contenu de la boîte 5 Commandes à l'avant du système 5 Connecteurs 6 Lecteur de carte 7 Installation 7 Instructions générales de montage 8 Pose et dépose des clips d'angle 9 Montage du panneau 9 Support arrière (écrans Ultrawide uniquement) 9 Montage avec l'étrier 10 Câblage 10 Instructions de câblage 10 Alimentation et commande d'alimentation 12 Alarme externe 12 NMEA 2000...
- Page 4 CONTENU DE LA BOÎTE Description 7 po 9 po 12 po 12 po Ultrawide 15 po Ultrawide Afficheur Joint d'étanchéité pour tableau de bord Capot de protection d'écran x1 Kit de clips d'angle et de vis Cordon d'alimentation Porte-fusible et fusible Documentation Kit d'étrier en plastique Kit d'étrier en métal 000-16217-001* 000-16220-001*...
- Page 5 COMMANDES À L'AVANT DU SYSTÈME Touche marche-arrêt • Maintenez la touche enfoncée pour allumer ou éteindre l'appareil. • Appuyez une fois sur cette touche pour afficher le menu d'accès rapide. Exercez de brèves pressions répétées sur cette touche pour basculer entre les niveaux de luminosité...
- Page 6 Lecteur de carte Une carte microSD peut être utilisée pour : ® • Fournir des cartographies détaillées • Mettre à jour le logiciel • Transférer des données utilisateur (waypoints, routes, tracés, captures d'écran). Remarques : ¼ • Si une carte microSD et un périphérique de stockage USB sont tous deux insérés, les données et les ®...
- Page 7 INSTALLATION Instructions générales de montage ⚠ AVERTISSEMENT : N'installez pas l'appareil dans une atmosphère dangereuse/inflammable. Portez toujours des lunettes de protection, des protections auriculaires et un masque antipoussière appropriés lors des opérations de perçage, de découpe ou de ponçage. N'oubliez pas de vérifier l'envers de toutes les surfaces lors du perçage ou de la découpe. Remarque : Choisissez un emplacement où...
- Page 8 Wi-Fi ® Il est important de tester les performances du Wi-Fi avant de déterminer l'emplacement d'installation de ® l'appareil. Les matériaux de construction (acier, aluminium ou carbone) et les structures lourdes peuvent affecter les performances du Wi-Fi ® Aidez-vous des consignes suivantes : •...
- Page 9 Montage du panneau Consultez le gabarit pour obtenir des instructions illustrées sur le montage sur tableau de bord. Support arrière (écrans Ultrawide uniquement) À l'aide du joint fourni, placez l'afficheur dans le trou du tableau de bord. Utilisez l'outil fourni pour serrer les goujons filetés. Serrez manuellement les quatre goujons filetés (fournis) dans les inserts en laiton du boîtier arrière.
- Page 10 CÂBLAGE Instructions de câblage Ne pas : • Plier les câbles. • Exposer les câbles au contact direct de l'eau, ce qui risque d'inonder les connecteurs. • Acheminer les câbles de données dans les zones adjacentes au radar, au transmetteur ou aux câbles électriques à...
- Page 11 Branchement à la source d'alimentation L'appareil est conçu pour être alimenté en 12 V CC. Il est protégé contre l'inversion des polarités, les sous-tensions et les surtensions (pour une durée limitée). Un fusible ou un disjoncteur doit être relié à la borne positive de l'alimentation. Pour connaître l'ampérage de fusible recommandé, reportez-vous à...
- Page 12 Alimentation contrôlée par l'allumage L'appareil est mis sous tension lorsque le contact moteur est mis. Remarque : les batteries de démarrage du moteur et le parc de batteries doivent avoir une mise à la ¼ masse commune. Commande d'alimentation (jaune) Contacteur d'allumage Alarme externe Connectez le fil bleu du câble d'alimentation à...
- Page 13 Planifiez et installez un réseau NMEA 2000 ® Un réseau NMEA 2000 se compose d'une « dorsale » sous tension, à partir de laquelle les « câbles de ® branchement » se connectent à des appareils NMEA 2000 . La dorsale doit s'exécuter dans les 6 mètres ® (20 pieds) des emplacements de tous les produits à...
- Page 14 Port USB Les afficheurs 9, 12 pouces et Ultrawide sont dotés d'un port USB-A qui peut être utilisé pour connecter les éléments suivants : • Périphérique de stockage ou • Lecteur de carte Remarque : Les périphériques USB doivent être compatibles avec le PC standard. ¼...
- Page 15 DONNÉES PRISES EN CHARGE 128259 Vitesse surface référencée 128267 Profondeur de l'eau PGN NMEA 2000 (réception) ® 128275 Distance Loch 129025 Mise à jour rapide de la position 59392 Confirmation ISO 129026 Mise à jour rapide COG & SOG 59904 Requête ISO 129029 Données de position GNSS 60160 Protocole de transport ISO, transfert de 129033...
- Page 16 PGN NMEA 2000 (transmission) ® 130060 Étiquette 130074 Service Route et WP - Liste WP - Nom et position WP 60160 Protocole de transport ISO, transfert de données 130306 Données vent 60416 Protocole de transport ISO, liaison M 130310 Paramètres environnementaux 126208 Fonction de groupe de commande ISO 130311 Paramètres environnementaux...
- Page 17 DIMENSIONS Appareil 7 pouces 220.0 mm 107.0 mm (8.66 in) (4.21 in) 195.0 mm 8.0 mm 71.5 mm (7.68 in) (0.32 in) (2.82 in) 62.0 mm (2.44 in) Appareil 9 pouces 109.9 mm 263.0 mm (4.33 in) (10.35 in) 239.0 mm 8.0 mm 72.6 mm (9.40 in) (0.32 in)
- Page 18 Appareil 12 pouces Ultrawide 337.72 mm 88.49 mm (13.29 in) (3.48 in) 60.00 mm (2.36 in) 120.40 mm (4.74 in) Appareil 15 pouces Ultrawide 390.00 mm 88.49 mm (15.35 in) (3.48 in) 60.00 mm (2.36 in) 120.40 mm (4.74 in)
- Page 19 CARACTÉRISTIQUES TECHNIQUES Écran 7 po 9 po 12 po 12 po UW 15 po UW Résolution (px) 1024 x 600 1280 x 720 1280 x 800 1920 x 720 1920 x 720 Luminosité 1 000 nits (valeur type) Type IPS avec écran tactile complet (multitouch) Angles de vision en degrés 85° (haut, bas, gauche et droite) (valeur moyenne avec rapport de contraste = 10) Électricité...
- Page 20 © 2024 Navico Group. Tous droits réservés. Navico Group est une division de Brunswick Corporation. ®Reg. U.S. Pat. & Tm. Off et ™ marques de droit commun. Rendez-vous sur www.navico.com/intellectual-property pour consulter les droits de marque et certifications de Navico Group et des entités subsidiaires dans le monde.
