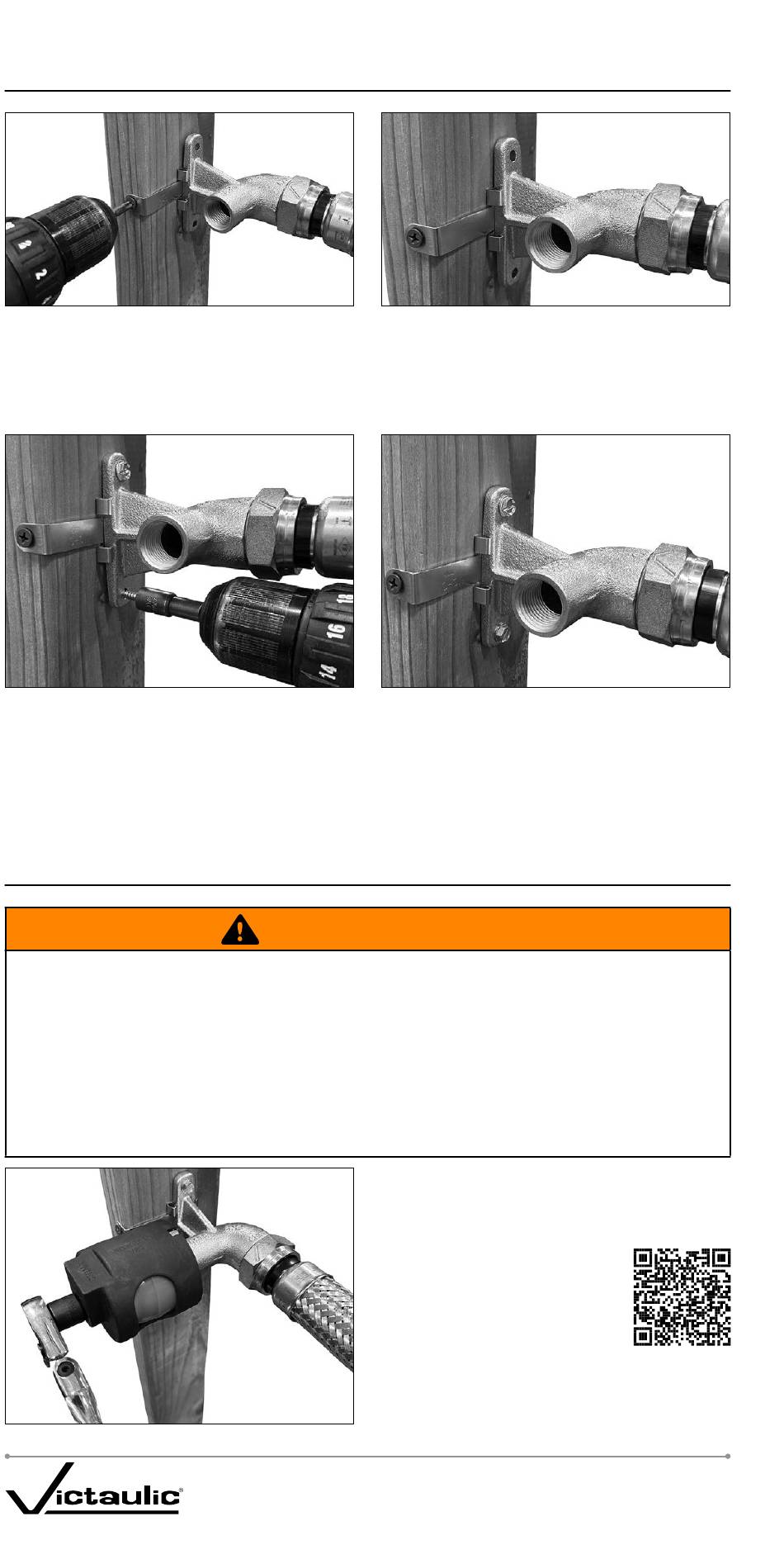

INSTALLATION DU SUPPORT DE MONTAGE
DÉCALÉ DE TYPE AB14 AU MONTANT MURAL
1. Installer le support de montage décalé en option de type AB14 au montant mural avec une
vis ou une pointe pour cloison sèche (diamètre n° 8). Le support de montage décalé doit être
pleinement en contact avec le montant mural. REMARQUE : Victaulic ne fournit pas la vis
ou la pointe pour cloison sèche. Le concepteur du système est responsable de la spécification
des matériaux adéquats.
2. Installer le coude au montant mural avec deux vis de diamètre n° 12 x 1 po/25 mm
convenant au substrat. Le coude doit être pleinement en contact avec le montant mural.
REMARQUE : Victaulic ne fournit pas les vis. Le concepteur du système est responsable
de la spécification des vis convenant au substrat.
INSTALLATION DU GICLEUR DANS LE COUDE
DE TYPE AB14
• Le matériau d'étanchéité NE DOIT PAS s'infiltrer dans l'orifice du gicleur ou être
en contact avec l'ampoule ou le joint d'étanchéité.
• NE PAS manipuler les gicleurs près du déflecteur.
• NE PAS appliquer des couples de serrage supérieurs aux couples spécifiés.
• Vérifier que la clé du gicleur introduit UNIQUEMENT le bossage de la clé du gicleur,
et non le cadre, le déflecteur ou l'ampoule.
Le non-respect de ces directives peut entraîner un mauvais fonctionnement du gicleur
et ainsi causer des blessures graves, voire mortelles, ainsi que des dommages matériels.
I-VICFLEX-FRC_90
AVERTISSEMENT
INSTALLATION DU SUPPORT DE TYPE AB14 REV_B
1. Installer le gicleur en suivant
les instructions d'installation
du fabricant. Pour les gicleurs
Victaulic, consulter les
instructions d'installation et
de maintenance des gicleurs
automatiques FireLock
Victaulic
I-40, qui peuvent
MD
être téléchargées en scannant
le QR code à droite.
