SUPPORTS DE TYPES VB3 ET VB4 –
INSTALLATION DE SOLIVES OU MONTANTS
MÉTALLIQUES ASTM C645 CONFORMÉMENT
AUX NORMES ASTM C754
1. Raccorder à la tuyauterie de gicleur. Se reporter aux Instructions d'installation de la tuyauterie
de gicleur au raccord VS1 dans la section « Raccordement à la tuyauterie du gicleur »
3. Mesurer la distance entre les solives/montants métalliques.
3a. Couper la barre carrée à la longueur requise pour l'ajuster entre les deux solives/montants
métalliques. Cette longueur doit être mesurée entre l'extérieur du support d'extrémité et le point
de la barre carrée butant contre la/le deuxième solive/montant métallique.
oreilles

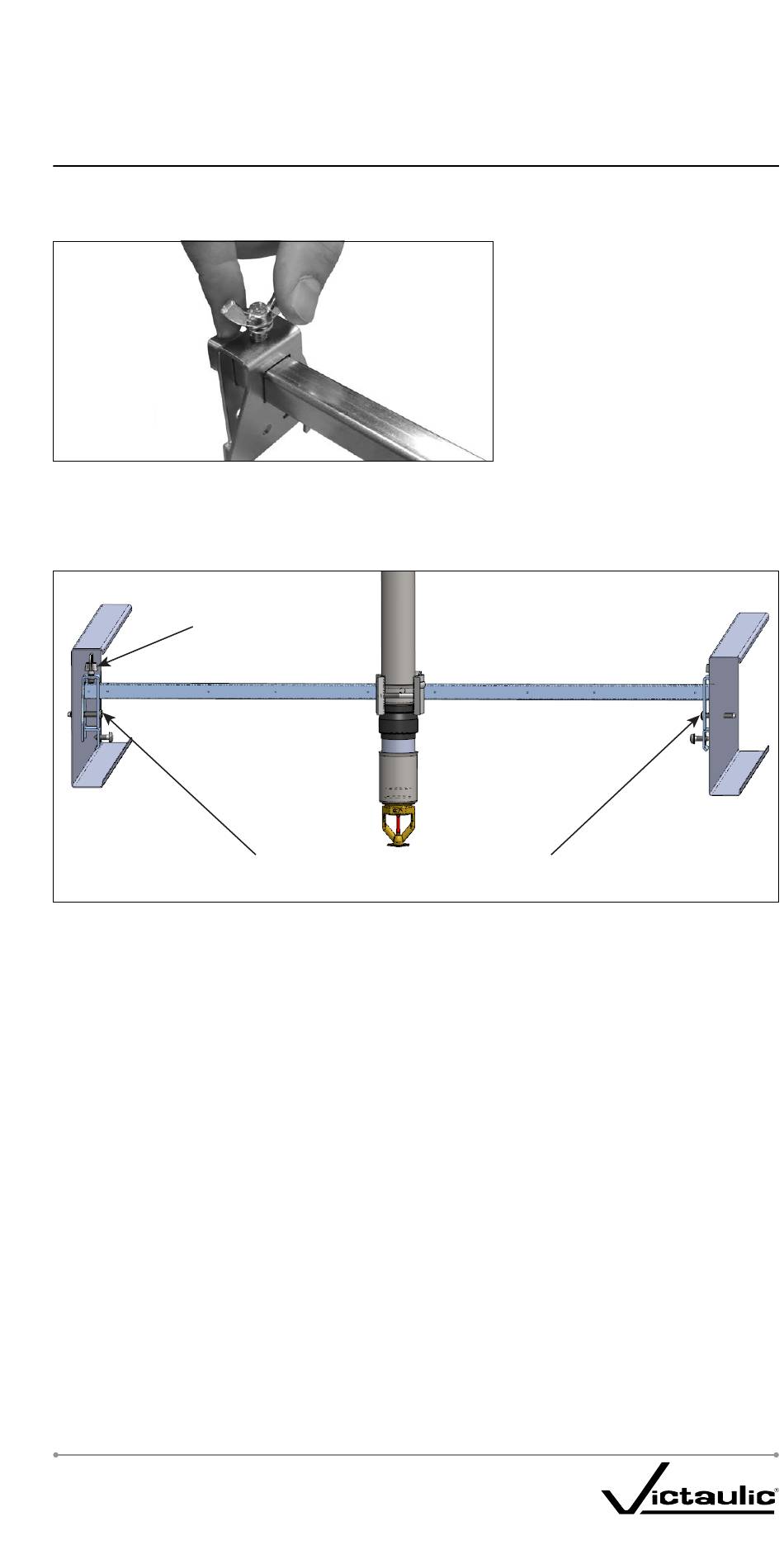

4. Placer le support d'extrémité retiré à l'étape 2 sur l'extrémité de la barre carrée, de manière
à ce que cette dernière soit alignée avec l'extérieur du support d'extrémité. Réinstaller la vis
à oreilles avec du jeu sur le dessus du support d'extrémité.
5. Installer le support de type VB3 ou VB4 modifié entre les solives/montants métalliques
en plaçant quatre vis à tôle autotaraudeuses n° 10 de 1 1/4 po/32 mm de long dans les
emplacements indiqués sur le graphique ci-dessus. REMARQUE : Installer d'abord les deux vis
à tôle supérieures.
6. Serrer la vis à oreilles située sur le dessus du support d'extrémité à un couple de serrage
de 36 po-lb/4 N•m (environ 1/2 à 3/4 de tour après le serrage à la main).
7. Terminer l'installation en suivant les instructions applicables dans la section « Installation
du mamelon réducteur du gicleur » dans ce manuel.
REMARQUE : Les supports d'extrémité peuvent être sécurisés sur les solives dans une
orientation verticale ou horizontale, à condition qu'ils soient sécurisés avec quatre vis.
INSTALLATION DU GICLEUR DE SÉRIE DRY-SC/
VS1 POUR LES SERVICES DE PROTECTION
CONTRE LES INCENDIES REV_B
Vis à
Vis à tôle n° 10 de 1 ¼ po/32 mm
de long (4 au total)
2. Desserrer et retirer la vis à
oreilles du support d'extrémité
de type VB3 ou VB4. Déposer
le support d'extrémité de la
barre carrée.
I-VICFLEX-FRC_141
