• Si le déflecteur ou la protection d'ampoule du gicleur ne passe pas dans l'espace entre
les barres croisées, il peut s'avérer nécessaire d'installer le gicleur après avoir fixé le
raccord AQC-U à la grille de plafond.
1. Fixer la tuyauterie du gicleur. Se reporter à la section « Raccordement à la tuyauterie du
gicleur ».
2. Faire glisser un boulon en T (fourni avec la grille du plafond) dans la fente des deux sections
opposées de la grille de plafond, comme illustré dans le graphique ci-dessus.
3. Insérer l'ensemble VicFlex
croisées.
4. Aligner les trous du support pivotant du raccord VicFlex
sur les boulons en T. À l'extrémité de chaque boulon en T, fixer le support pivotant à la grille
de plafond à l'aide d'une rondelle plate, d'une rondelle de blocage et d'un écrou (fournis avec
la grille de plafond). Pour assurer un assemblage rigide, serrer chaque écrou jusqu'à ce que
la rondelle de blocage soit bien à plat.
5. Pour sceller l'encastrement dans le plafond, placer deux joints d'étanchéité
comme illustré dans le graphique ci-dessus.
6. Installer toutes les plaques frontales des grilles de plafond, les brides du gicleur, les bagues
ou caches décoratifs, etc. Lors de l'installation des accessoires, prendre soin de ne pas
endommager le gicleur.
7. Une fois l'installation terminée, effectuer un essai d'étanchéité du système selon les lignes
directrices de la NFPA.
INSTALLATION DU SUPPORT DE
TYPE AQC-U POUR LES APPLICATIONS
DE SALLE BLANCHE REV_B

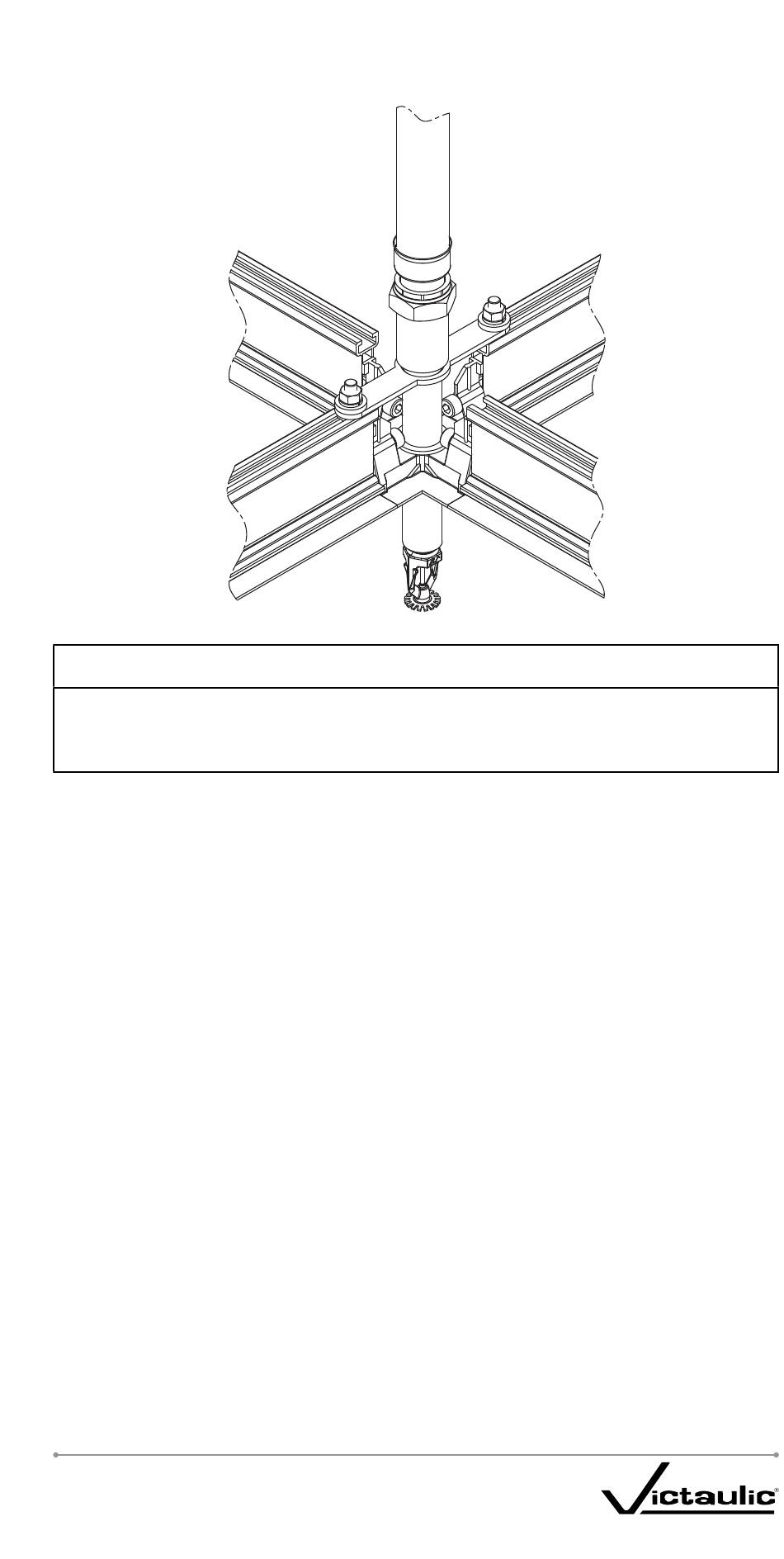

Installation
terminée
AVIS
Victaulic
du type AQC-U dans l'espace entre les barres
MC
MD
de Victaulic
de type AQC-U
MC
MD
I-VICFLEX-FRC_121
