INSTALLATION DU MAMELON RÉDUCTEUR
POUR GICLEUR POUR SUPPORTS DE
TYPE AB4/AB5/AB8
Vis de
réglage
I-VICFLEX-FRC_170

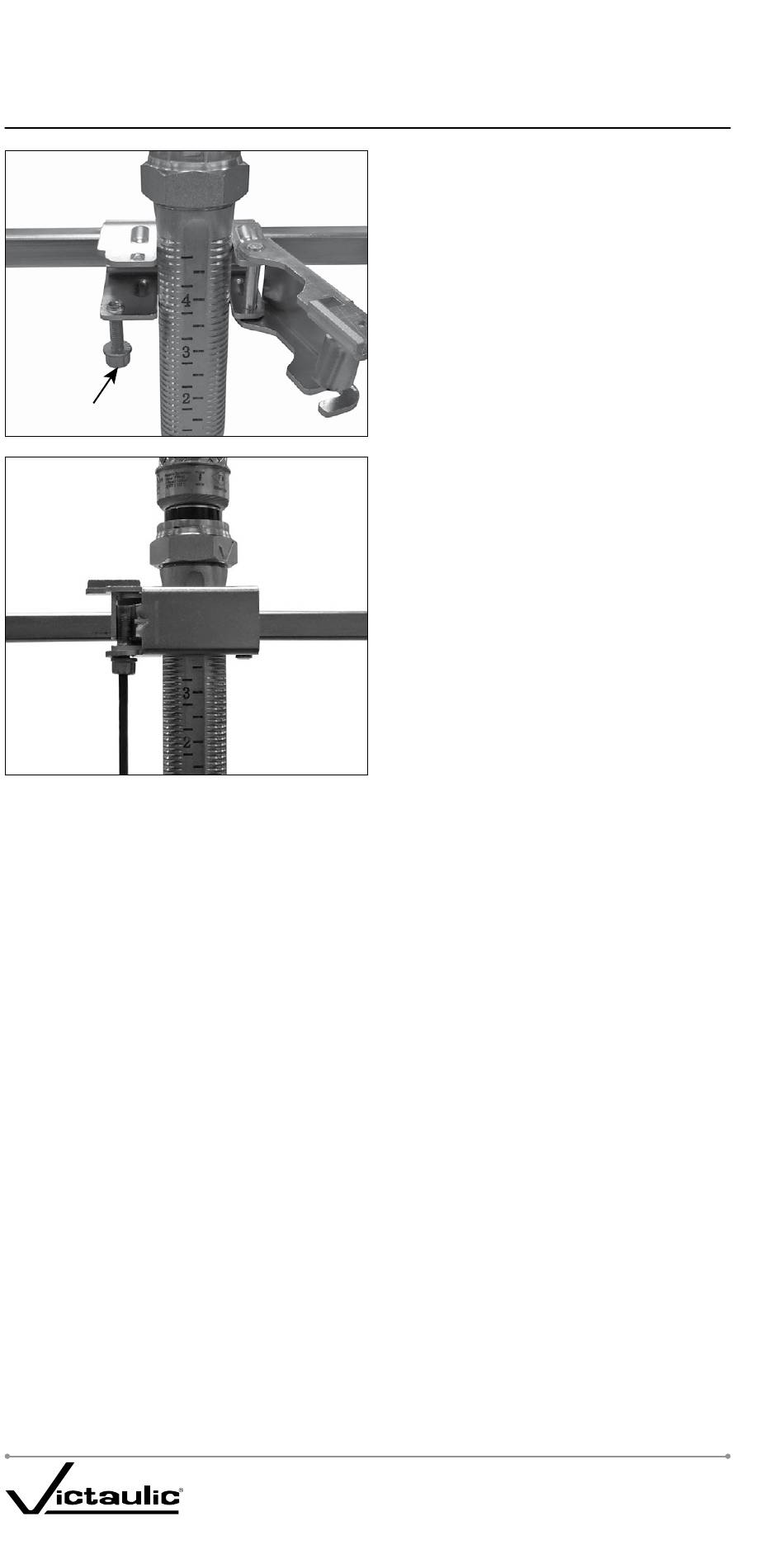

1. Déplacer l'ensemble de la fenêtre de
centrage du support type AB4 ou AB5
à l'endroit souhaité. À l'aide d'un embout
de tournevis T25, desserrer la vis de
réglage, puis ouvrir l'ensemble de la
fenêtre centrale. Faire glisser le mamelon
réducteur du gicleur dans l'ensemble de
la fenêtre de centrage.
REMARQUE : La vis de réglage de la
fenêtre de centrage est pincée pour
empêcher tout retrait.
2. Refermer la fenêtre sur le mamelon
réducteur du gicleur. La fenêtre
s'enclenche fermement autour du mamelon
réducteur du gicleur. À l'aide d'une embout
d'un tournevis T25, serrer la vis de réglage
à un couple de 75 po-lb/8,5 N•m (jusqu'à
ce que la vis de réglage établisse un
contact métal sur métal avec le bas de la
fenêtre). REMARQUE : Après la pose de
la cloison sèche, il est possible de régler
le mamelon réducteur du gicleur au moyen
de la vis de réglage de l'ensemble de la
fenêtre de centrage.
INSTALLATION DU MAMELON RÉDUCTEUR
POUR GICLEUR REV_B
