POUR LES SYSTÈMES SOUS EAU UNIQUEMENT :
•
NE PAS installer des gicleurs série DRY-SC/VS1 dans un coude fileté, un collier filet contre
filet ou un raccord qui empêche la pénétration du filetage. L'entrée du gicleur série DRY-
SC/VS1 NE DOIT PAS atteindre le fond du raccord. Utiliser un raccord-test pour vérifier
que l'introduction se fait correctement.
•
Pour assurer un débit régulier pendant le fonctionnement, monter le gicleur série DRY-SC/
VS1 sur un raccord empêchant l'accumulation d'eau et de débris à l'entrée du gicleur
sous air.
•
Vérifier que la longueur de corps minimale exposée dans l'espace chauffé est mesurée
et maintenue à une valeur conforme au tableau ci-dessous.
Dans un espace chauffé, si une partie du gicleur série DRY-SC/VS1 se prolonge
dans un espace non chauffé, le gicleur doit être monté avec une inclinaison
vers le bas continue sur toute la longueur, allant du mur intérieur jusqu'à la
sortie du gicleur sous air. Il ne doit y avoir aucun point bas sur la longueur
du gicleur dans l'espace non chauffé. Se reporter au schéma ci-dessus.
INSTALLATION DU SUPPORT DE TYPE VB1 POUR
SOLIVES/MONTANTS EN BOIS OU MÉTALLIQUES
• NE PAS tenter de régler ou de retirer un gicleur série DRY-SC/VS1 pendant que le
système du gicleur est sous pression.
Le non-respect de cette consigne pourrait entraîner des blessures graves, voire mortelles,
ainsi que des dégâts matériels.
1. Raccorder à la tuyauterie de gicleur. Se reporter aux Instructions d'installation de
la tuyauterie de gicleur au raccord VS1 dans la section « Raccordement à la tuyauterie
du gicleur »
INSTALLATION DU GICLEUR DE SÉRIE DRY-SC/
VS1 POUR LES SERVICES DE PROTECTION
CONTRE LES INCENDIES REV_B
AVERTISSEMENT

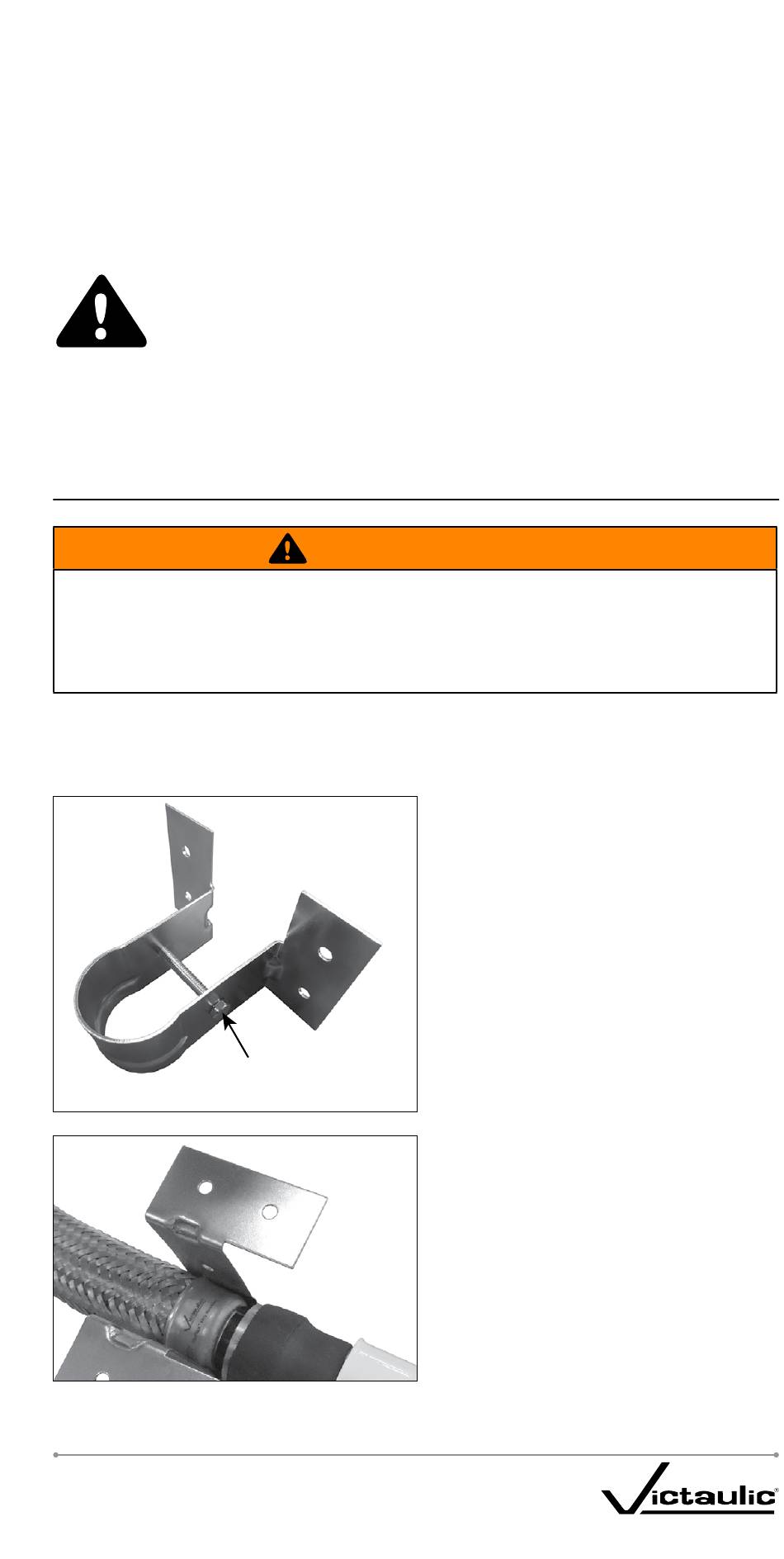

Retirer la vis à tête
hexagonale pour
l'installation
2. À l'aide d'une douille hexagonale de
5/16
po, retirer la vis à tête hexagonale
du support.
3. Enclencher le support sur le raccord
à souder, comme illustré sur la gauche.
Vérifier que la fente du support est alignée
avec la lèvre sur le raccord à souder.
I-VICFLEX-FRC_135
