UTILISATION DU GUIDE SUR LE RAYON
DE COURBURE MINIMAL
• Ne jamais installer des produits VicFlexMC de Victaulic
les instructions.
• Porter des lunettes de sécurité, un casque et des chaussures de sécurité.
• Ces instructions d'installation sont destinées à des installateurs qualifiés et expérimentés.
• L'utilisateur devra comprendre la fonction de ces produits, les normes de sécurité de l'industrie
en vigueur et les conséquences possibles d'une mauvaise installation de ces produits.
Le non-respect de ces instructions pourrait engendrer un dysfonctionnement du gicleur et une
panne du produit, avec pour conséquence des blessures graves, voire mortelles et des dégâts
matériels importants.

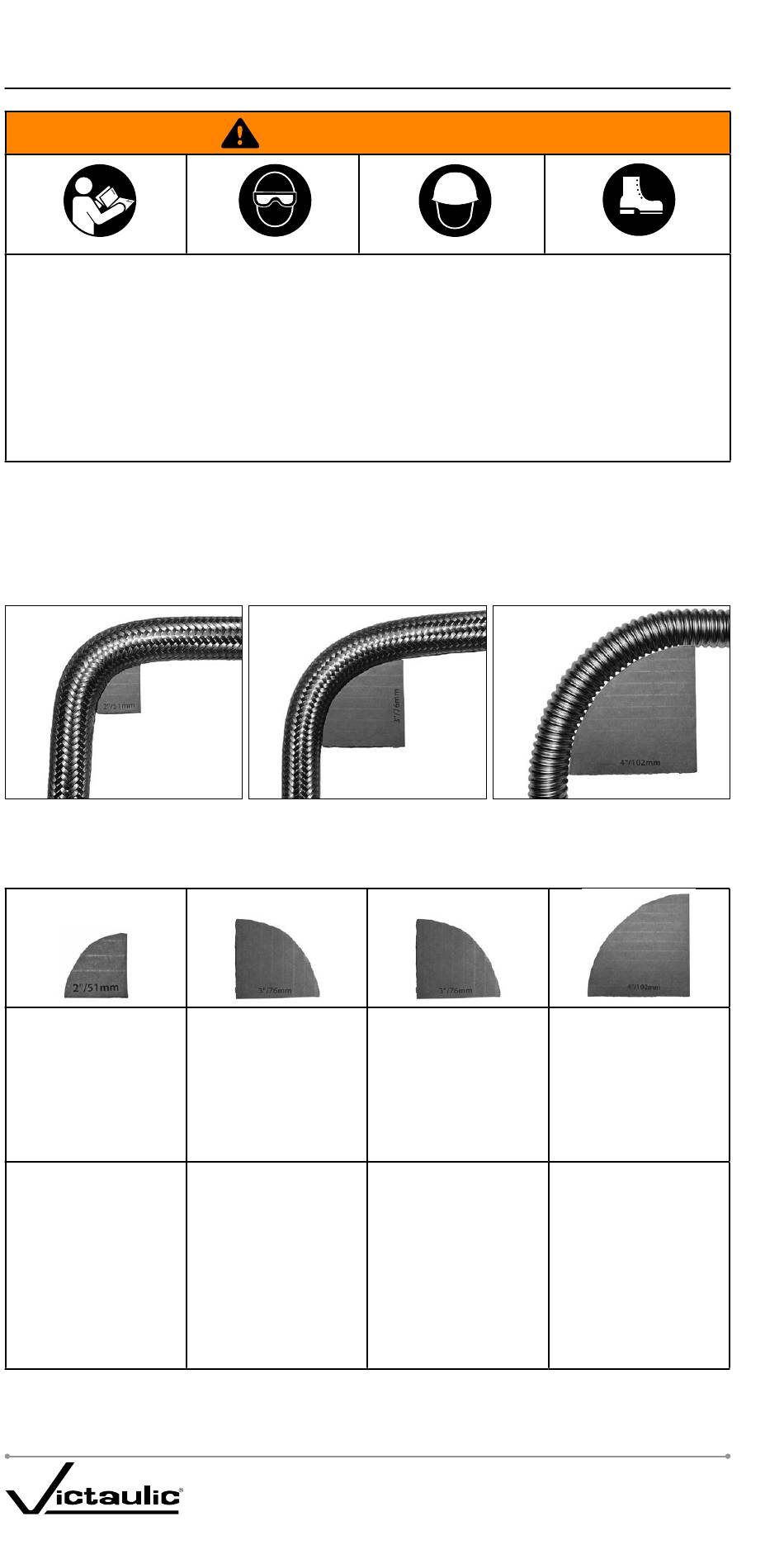

Les caisses d'expédition de certains flexibles VicFlex
peut être découpé et utilisé pour vérifier le rayon de courbure minimal pour les flexibles. Toujours
suivre toutes les instruction de ce manuel pour le produit applicable à installer et se reporter aux
exemples de rayon de courbure du flexible illustrés ci-dessous. Placer le guide à l'intérieur de la
courbure, comme illustré ci-dessous.
RAYON DE COURBURE
MINIMAL DE 2 PO/51 MM
Guide d'un rayon
de courbure
pour déterminer un
rayon de courbure
minimale de
2 po/51 mm
AH2
AH2-CC
AH2-LP
AH2-CC-LP
GH1-C2C
DRY-SC/VS1
FL-SC/VS2
* SÉRIES AH3, AH3-LP, AH4 et AH4-LP – DISPONIBLE AU NIVEAU RÉGIONAL
UNIQUEMENT
I-VICFLEX-FRC_180
AVERTISSEMENT
RAYON DE COURBURE
MINIMAL DE 3 PO/76 MM
Guide de rayon de
courbure pour la
détermination d'un
rayon de courbure
minimal de
3 po/76 mm
AH1
AH1-CC
AH1-LP
AH1-CC-LP
AH3*
avant d'avoir lu et compris toutes
MD
de Victaulic
contiennent un modèle qui
MC
MD
RAYON DE COURBURE
MINIMAL DE 4 PO/102 MM
Guide de rayon de
courbure pour la
détermination d'un
rayon de courbure
minimal de
3 po/76 mm
AH2
AH2-CC
AH2-LP
AH2-CC-LP
AH2-300
AH2-CC-300
AH4*
GUIDES SUR LE RAYON DE
COURBURE MINIMAL REV_B
Guide de rayon de
courbure pour la
détermination d'un
rayon de courbure
minimal de
4 po/102 mm
AH5
