Installation électrique
Raccordement du module (en option)
AVERTISSEMENT! Assurez-vous que l'appareil de commande est hors
1
tension.

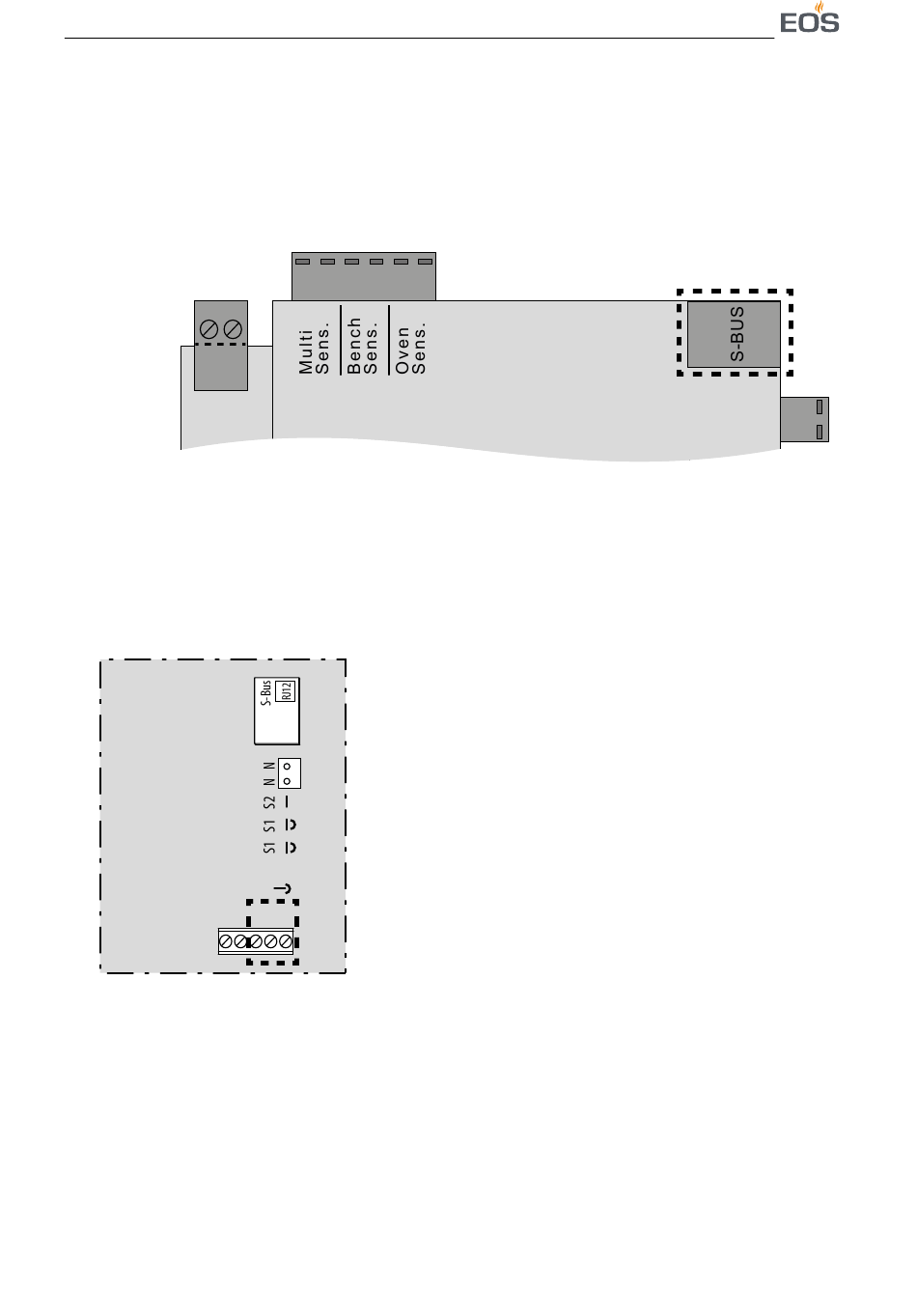

Branchez le câble avec le connecteur RJ12 du module dans la prise fe-
melle supérieure S-BUS.
S T B
Si vous souhaitez connecter plus d'un module, vous pouvez brancher
un répartiteur modulaire. Référez-vous à la section 2.5 Accessoires,
FR-16.
Branchez AquaDisp sur les raccords S1, N et U1 (facultatif).
2
Respectez aussi la notice d'utilisation pour AquaDisp.
LL LN
EOS Compact D18/H18 - Instructions de montage et d'utilisation
U1
S1
N
U1
WS
BL
FR-51
