Montage
Faites passer le câble de la sonde par l'ouverture.
3
Le cas échéant, fixez le fil de tirage au câble.

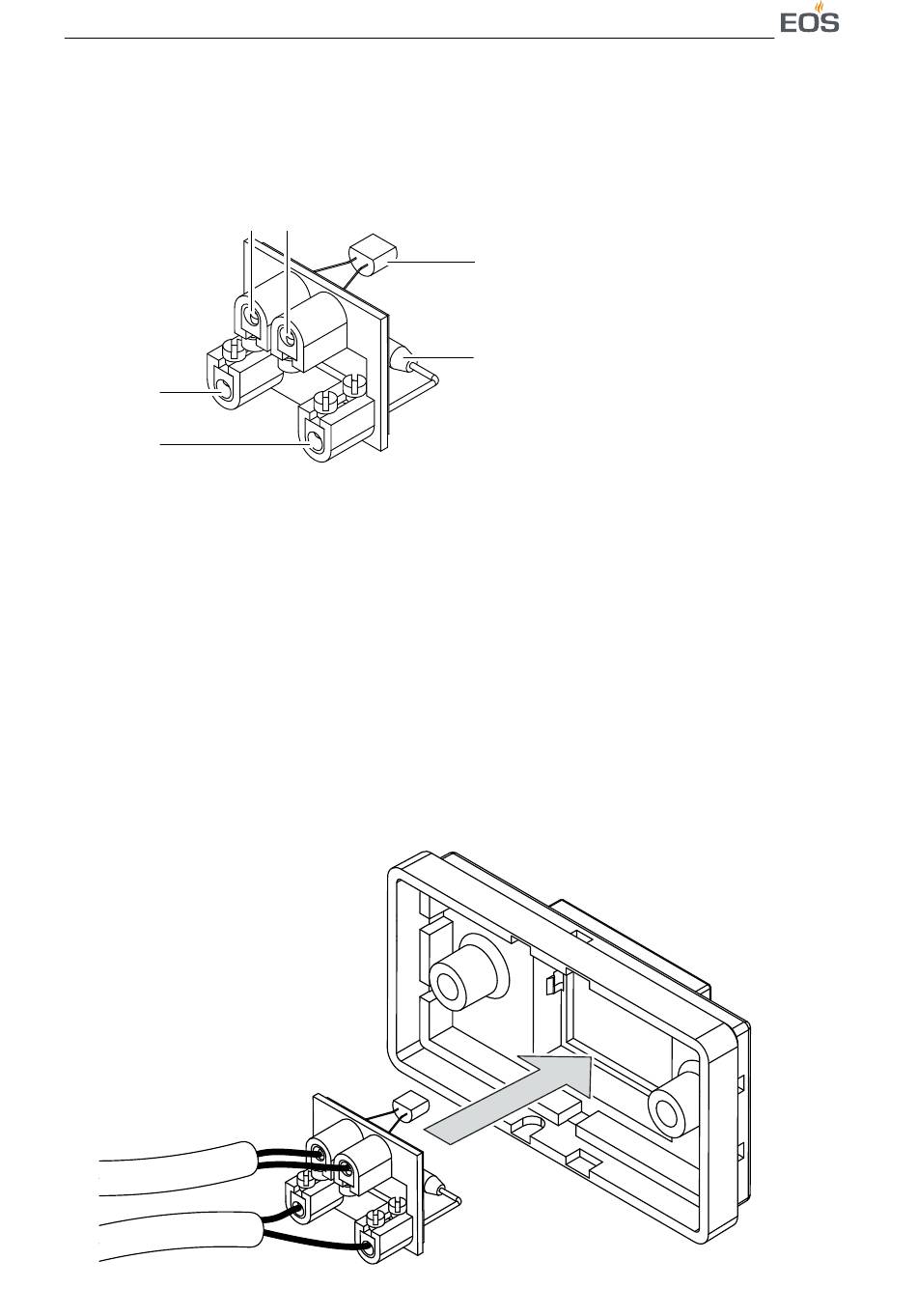

Ouvrez le boîtier de la sonde du poêle, sortez la plaque de fixation et rac-
4
cordez le câble à la plaque de fixation.
A
A
A Raccordement du câble LTS
B Raccordement du câble de la sonde de
température
Raccordement des câbles à la plaque de fixation
Le LTS n'est présent que dans la sonde du poêle. Ces étapes ne sont
pas à prendre en compte pour les capteurs de banc et multicapteurs.
Si plusieurs poêles à sauna sont installés dans une cabine sauna, il
peut être nécessaire d'installer des LTS supplémentaires et de les
brancher en série.
Insérez la plaque de fixation dans la partie inférieure du boîtier.
5
EOS Compact D18/H18 - Instructions de montage et d'utilisation
B B
C
D
C Sonde de température
D Limiteur de température de
sécurité
FR-33
