Raccordement de l'évaporateur avec détection du manque d'eau
(uniquement pour H18)
ATTENTION! Risque d'incendie par surchauffe.
1
Si les raccords bain d'eau WB et manque d'eau WM sont intervertis, le
thermostat du poêle à sauna est shunté. Le manque d'eau ne peut pas
être détecté. L'évaporateur surchauffe.
N'intervertissez pas les raccords bain d'eau WB et manque d'eau WM. Vé-
rifiez le bon fonctionnement après l'installation.

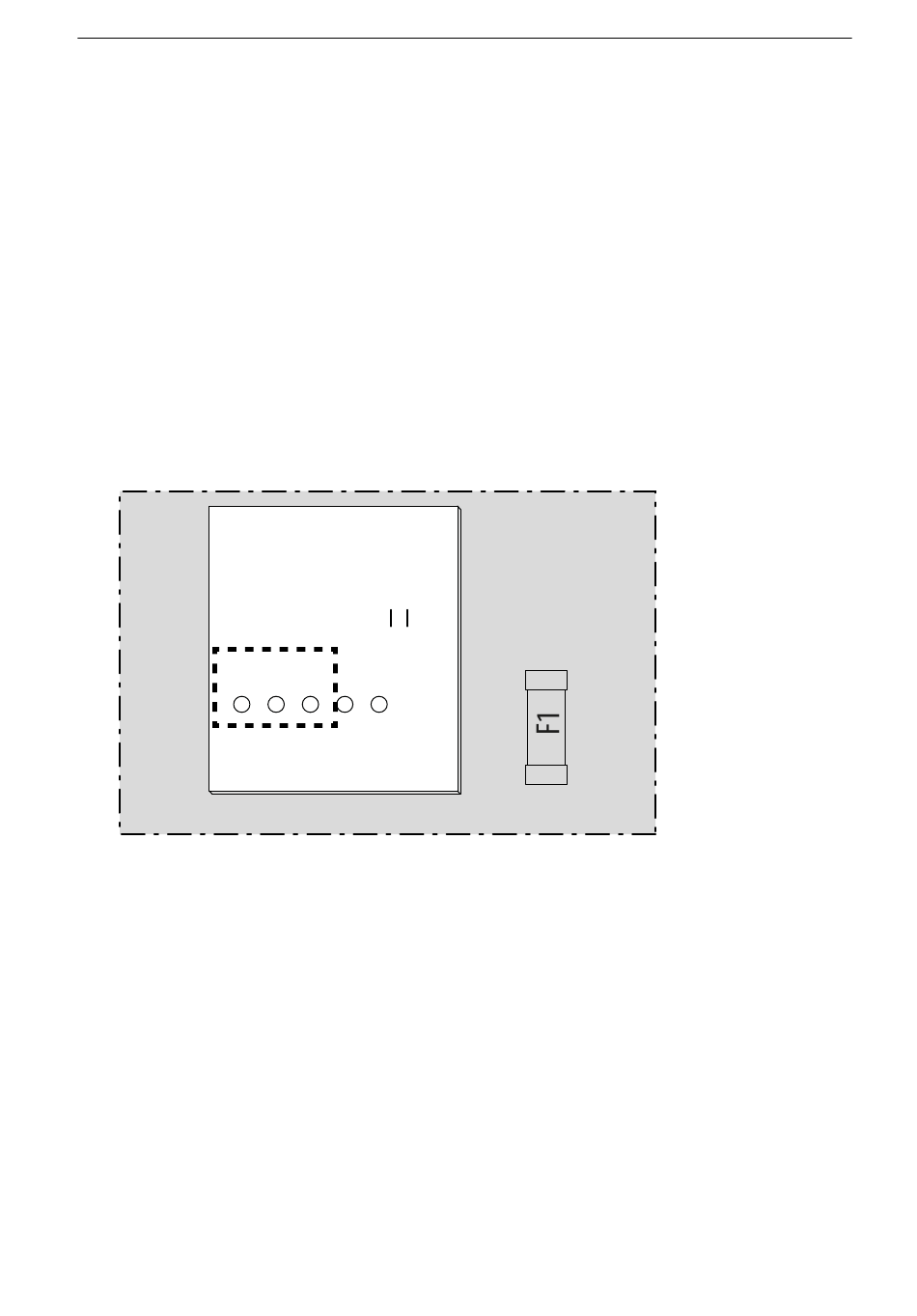

Raccordez l'évaporateur aux 3 bornes (Vapeur) :
a) Raccordez le câble marron à la borne WM.
b) Raccordez le conducteur neutre (câble bleu) à la borne N.
c) Raccordez le câble noir à la borne WB.
Vapor
WM N
La puissance de commutation de l'appareil de commande pour l'éva-
porateur présente une charge ohmique maximale de 3 kW. Au be-
soin, elle peut être étendue par un dispositif de commutation
d'alimentation (DCA).
Vous pouvez raccorder plusieurs évaporateurs. Si le raccordement a
été correctement effectué, chaque évaporateur peut signaler un
manque d'eau séparément. Pour le schéma de raccordement, veuil-
lez contacter le service EOS ( Adresse du service après-vente,
FR-96). Deux évaporateurs peuvent uniquement être utilisés en
combinaison avec le LSG18H ou le LSG36H.
FR-48
Instructions de montage et d'utilisation - EOS Compact D18/H18
WB
N L
Installation électrique
