Installation électrique
Raccordement de l'évaporateur sans détection du manque d'eau
(uniquement pour H18)
ATTENTION! Risque d'incendie par surchauffe.
1
Lorsqu'un évaporateur sans détection du manque d'eau est raccordé,
aucun message d'erreur ne s'affiche.

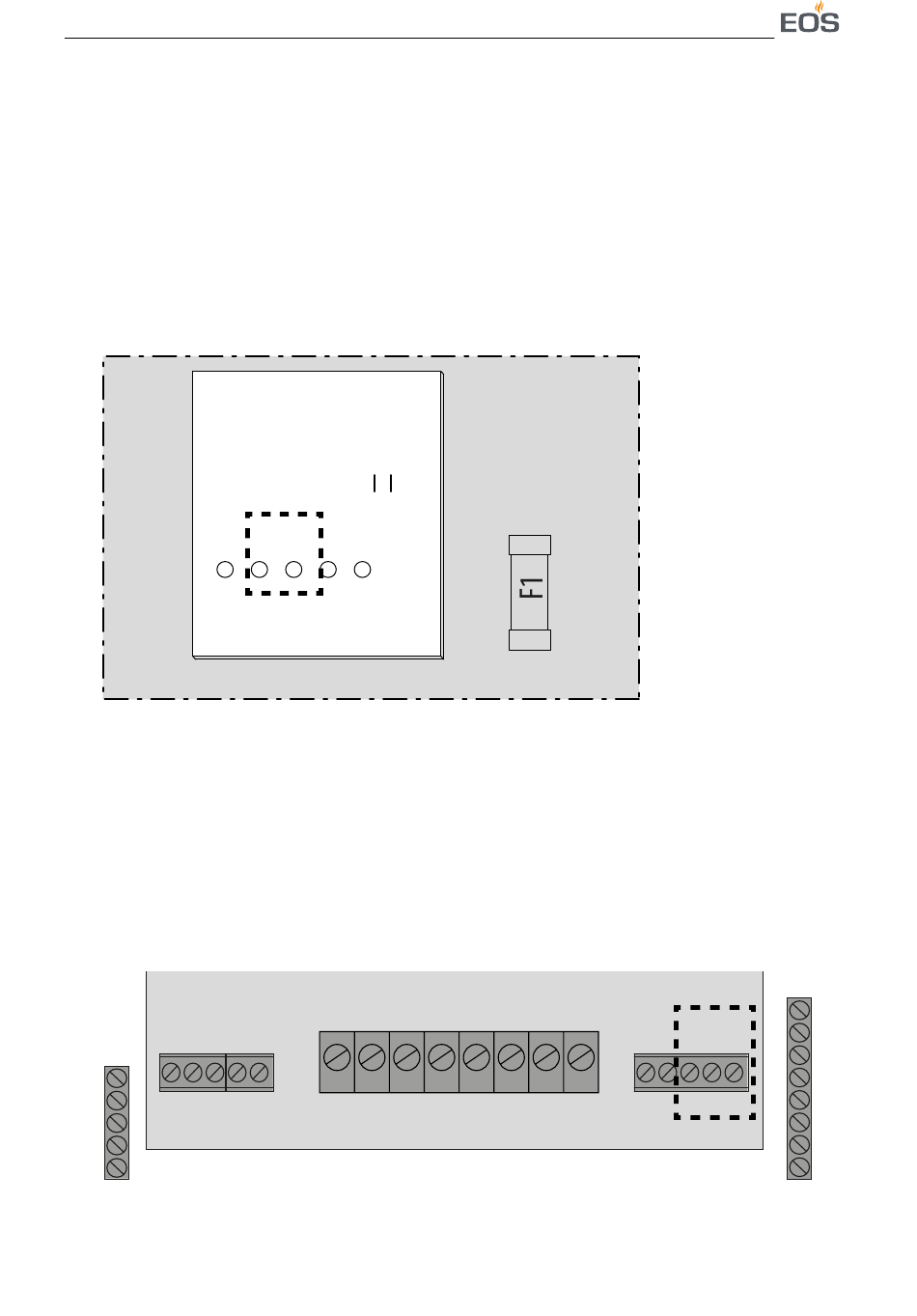

Raccordez l'évaporateur aux 2 bornes (Vapeur) :
a) Raccordez le conducteur neutre (câble bleu) à la borne N.
b) Raccordez le câble noir à la borne WB.
Vapor
WM N
La puissance de commutation de l'appareil de commande pour l'éva-
porateur présente une charge ohmique maximale de 3 kW. Au be-
soin, elle peut être étendue par un dispositif de commutation
d'alimentation (DCA).
Vous pouvez raccorder plusieurs évaporateurs.
Raccordement du dispositif de commutation d'alimentation (DCA)
Raccordez le DCA aux 3 bornes S1, N et U1.
1
Fan
F N F2 4
3
(PE)
Les détails sur la manière de raccorder les autres câbles du DCA op-
tionnel figurent dans la notice de montage du DCA correspondant.
EOS Compact D18/H18 - Instructions de montage et d'utilisation
WB
N L
PFC
L1 L2 L3 N N W V U
L1F
(PE)
light
LL LN S1 N U1
FR-49
