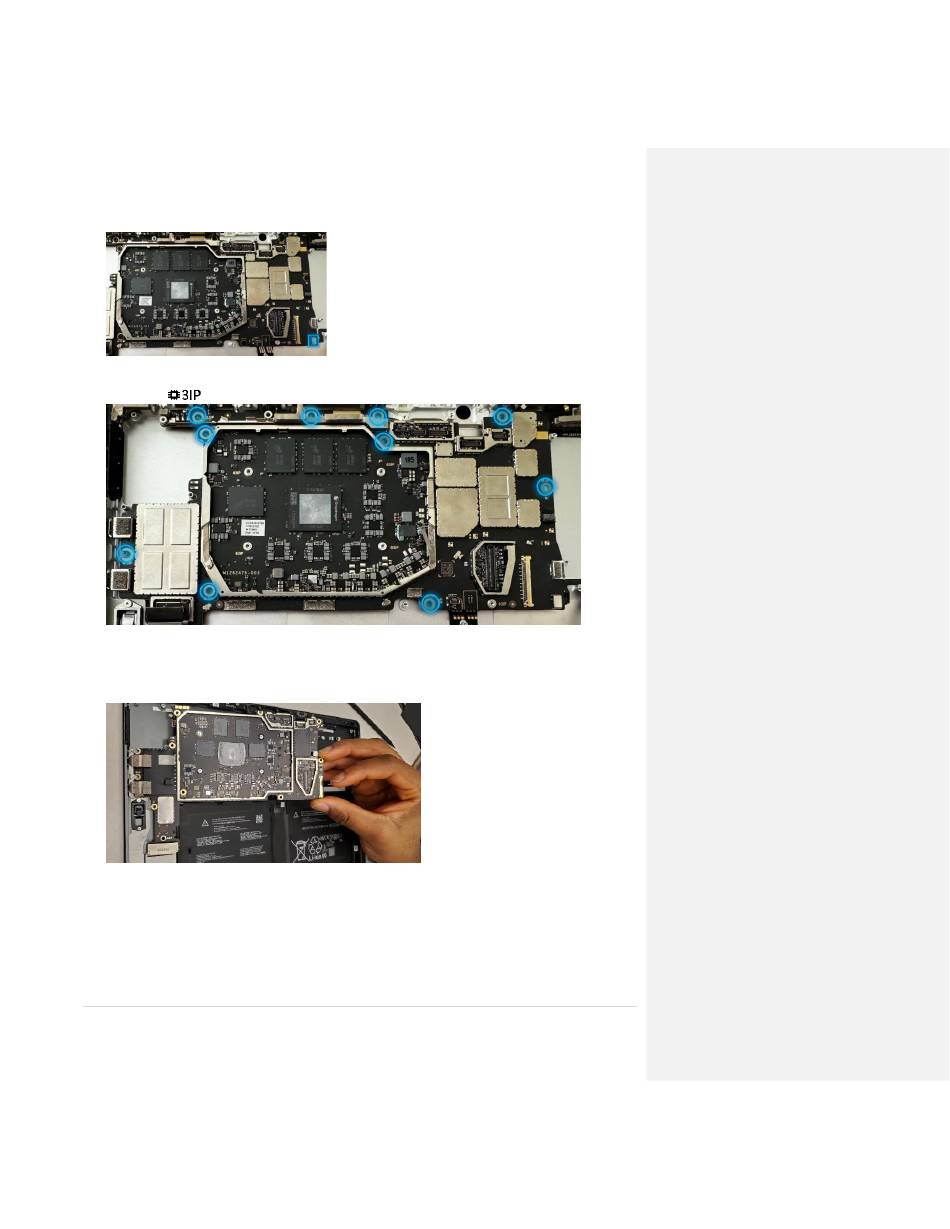

16. Retirez les vis de la carte mère – À l'aide d'un tournevis 3IP (Torx-plus), retirez les 10 vis de la carte mère
étiquetées
avec .
17. Soulevez la carte mère pour la retirer du boîtier – À l 'aide de deux mains, inclinez la carte vers la
gauche, puis retirez-la du boîtier. Assurez-vous que les connecteurs USB sont dégagés du boîtier avant
de retirer complètement la carte pour éviter de l'endommager. N'endommagez pas la batterie ou les
appareils photo lors du démontage.
18. Nettoyez le boîtier – À l'aide d'IPA et d'écouvillons de nettoyage, nettoyez la zone du tampon thermique
sur le SOC et les emplacements du mastic thermique sur la carte mère.
M1325520 rév. A
Page 78 sur 88
