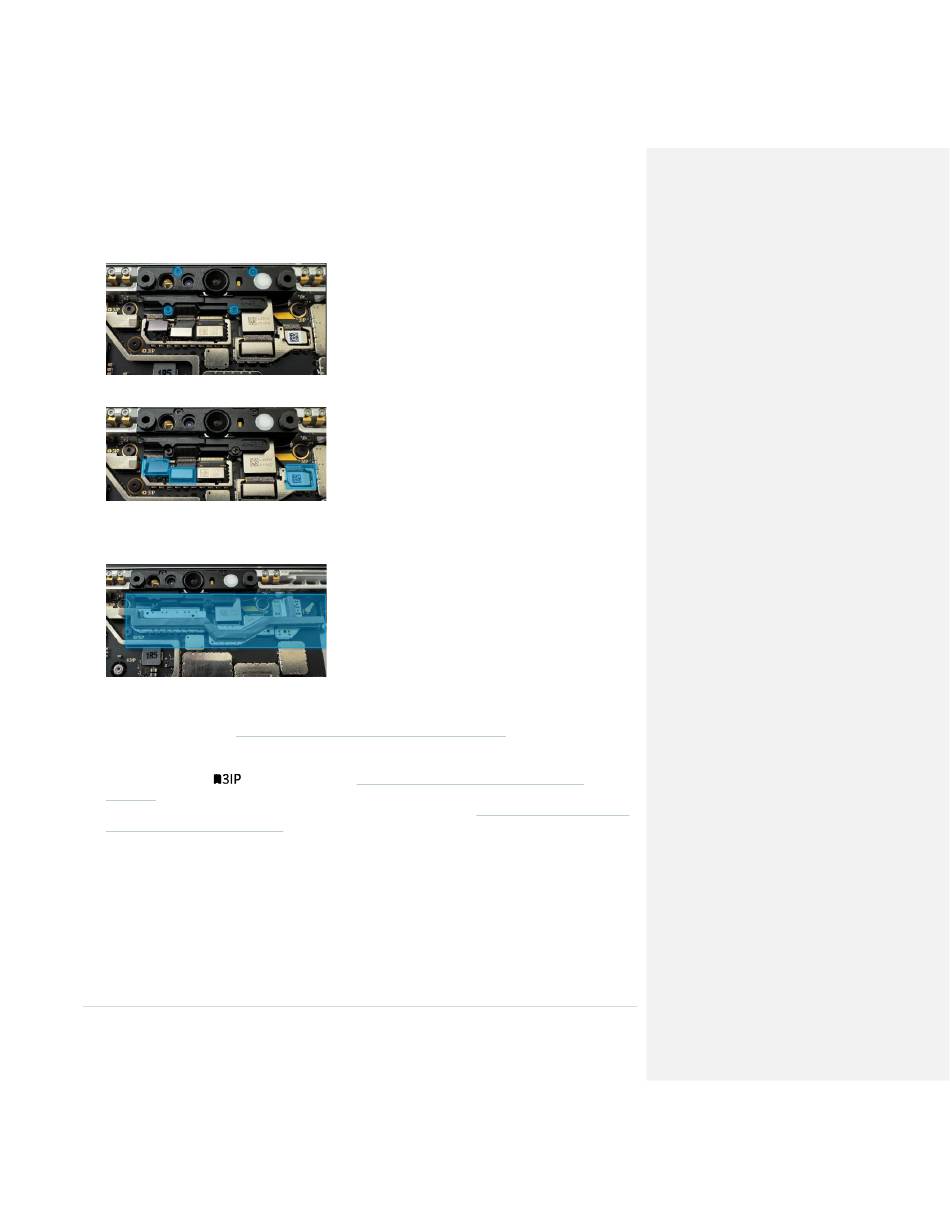

soient serrées à la main, puis ajustez chacune d'elles avec un tour supplémentaire de 1/8e (45 degrés)
jusqu'à ce qu'elles soient bien fixées. Fixez-les dans l'ordre indiqué ci-dessous.
3. Reconnectez les FPC de l'appareil photo – À l'aide de vos doigts ou de l'extrémité plate d'un spatule en
nylon, reconnectez les 3FPC aux connecteurs correspondants sur la carte mère.
4. Appliquez de nouveaux écrans et de la mousse - À l'aide de vos doigts, aidés par l'extrémité plate d'un
spatule en nylon, appliquez doucement deux nouveaux écrans pour couvrir les FPC de la caméra. À
l'aide d'un doigt, appuyez sur tous les bords pour vous assurer qu'une connexion solide est établie.
5. Installez le module d'affichage - Reconnectez le FPC de l'écran et installez un nouveau bouclier.
Alignez les nouvelles bandes PSA et installez les nouvelles mailles des haut-parleurs sur l'écran. Alignez
l'écran sur le bord inférieur et appuyez sur l'appareil. Utilisez l'outil de collage du cadre pour appliquer le
poids. Reportez-vous à la
section Procédure – Installation (module d'affichage)
détaillées.
6. Installez le disque SSD amovible - Retournez l'appareil, réinstallez le disque SSD et fixez une nouvelle
vis du sac étiqueté
. Reportez-vous à la
amovible)
pour des instructions détaillées.
7. Installez la porte amovible du disque SSD – Reportez-vous à la section
du disque dur à semi-conducteurs)
8. Mettre l'appareil sous tension – Placez soigneusement l'écran de l'appareil vers le haut. Connectez
l'appareil à une source d'alimentation, ouvrez l'écran et allumez-le sur l'écran du bureau Windows.
9. Exécuter le kit de diagnostic Surface (SDT) : exécutez le test de diagnostic complet de SDT pour vous
assurer que l'appareil fonctionne comme prévu.
10. Mettre l'appareil hors tension : mettez l'appareil hors tension à l'aide du menu Démarrer du système
d'exploitation.
section Procédure – Installation (disque SSD
pour des instructions détaillées.
M1325520 rév. A
pour des instructions
Procédure – Installation (porte
Page 60 sur 88
