Important :

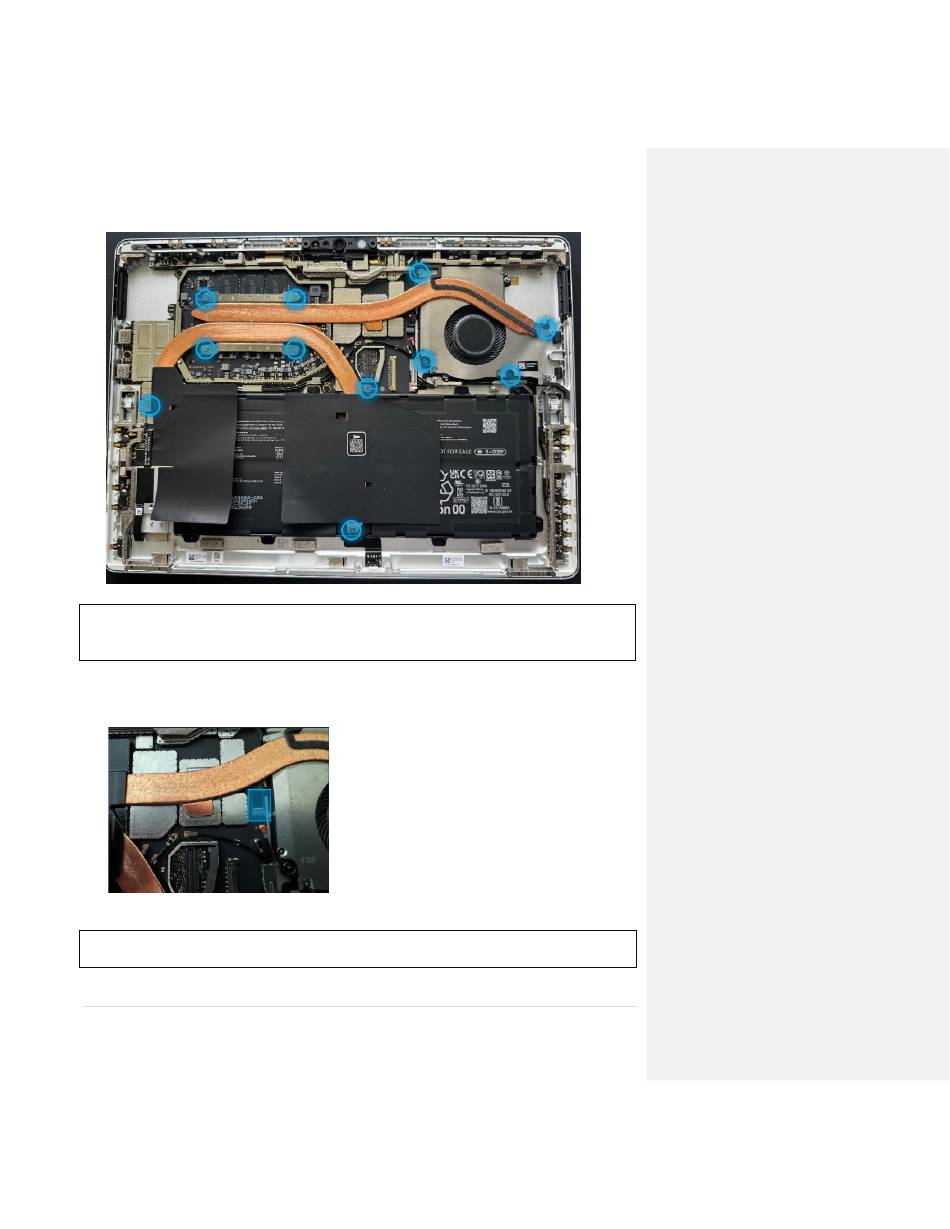

Le module thermique est très fragile. Faites très attention à ne pas plier ou tordre l'ensemble
module thermique + ventilateur. Si une partie du module thermique ou de ses caloducs est pliée, l'ensemble
du module doit être remplacé.
4. Connectez le ventilateur à la carte mère - Assurez-vous que la languette de verrouillage du connecteur
du ventilateur est relevée. Faites glisser le câble du ventilateur dans le connecteur de la carte mère.
Appuyez sur la languette de verrouillage pour le fixer. Le FPC doit glisser jusqu'à ce que les lignes
blanches soient couvertes.
5. Installez le bouclier SOC – À l 'aide de vos doigts, aidés par l'extrémité plate d'un spatule en nylon,
appliquez doucement le bouclier pour couvrir le SOC. À l'aide d'un doigt, appuyez sur tous les bords
pour vous assurer qu'une connexion solide est établie.
M1325520 rév. A
Page 55 sur 88
