Montageanleitung
6.7. Montage Glastür
Schrauben Sie die beiden Türbeschläge am Fix-Glaselement fest, achten sie
dabei auf die gerade Ausrichtung der Beschläge und darauf, dass die Öffnung
der Türe nach außen erfolgt.
Die Ausrichtung der Beschläge wird durch die Justierung / Drehung
der beiden Kunststoffeinlagen vorgenommen.
6.8. Montage Zubehör
Die Türgriffe werden von innen miteinander verschraubt.
Montage von Türmagnet und Überschubblech. Für den Türmagnet sind unter der
Dichtung Montagebohrungen vorhanden, je nach Türöffnung muss die Dichtung
links oder rechts ausgeschnitten werden.
Montage Ofenschutzgitter.
Montage Kabelabdeckleiste je nach Bedarf.

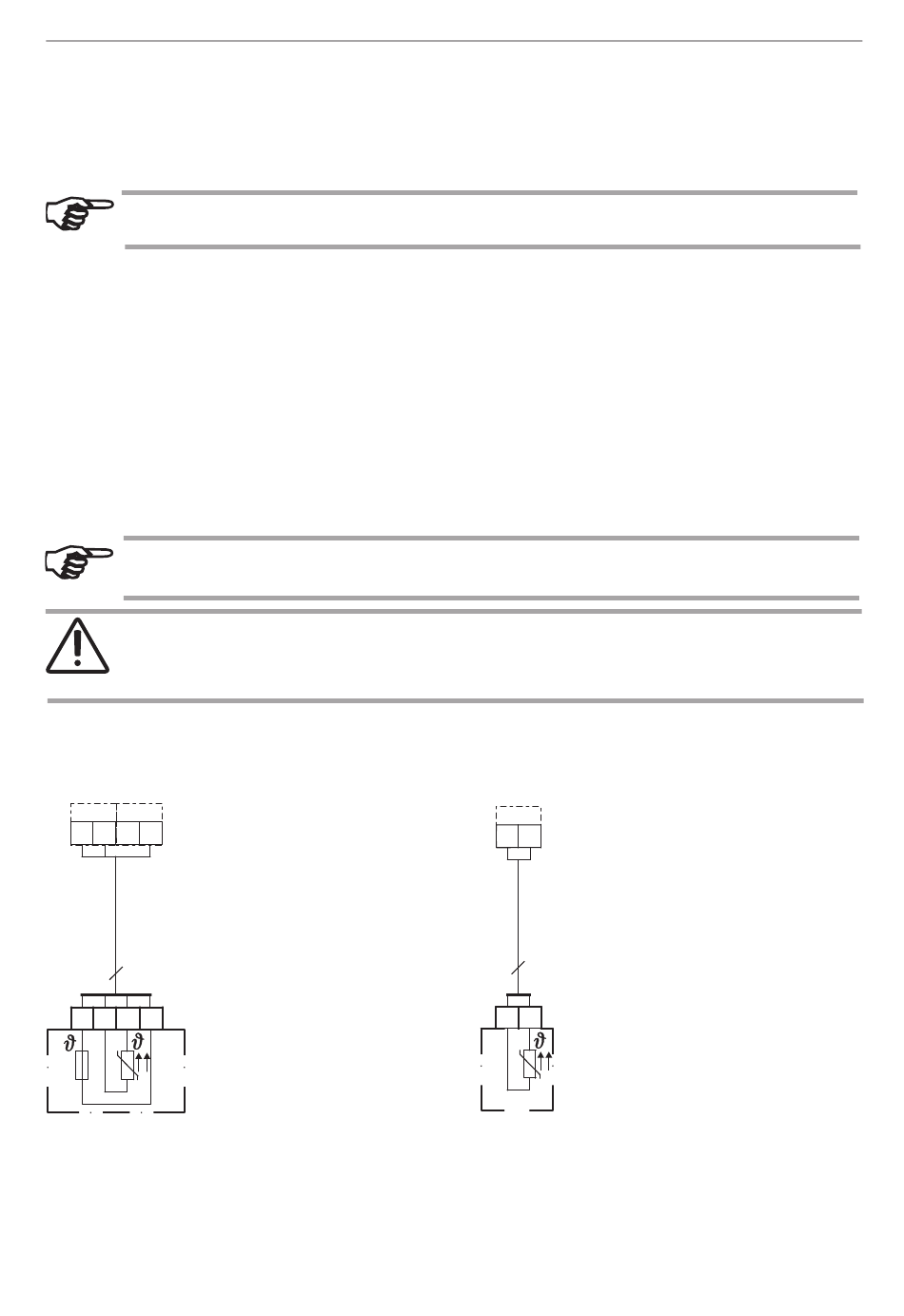

6.9. Anschluss Elektrogeräte
Beachten Sie die Bedienungsanleitung Ihres Saunaofens und der Sau-
nasteuerung.
ACHTUNG!
Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichs-
weise qualifizierte Person ausgeführt werden.
Ofenfühler (F1)
Leistungsteil
TS
F1
r
r
w w
Rt
Rt
Ws
Ws
4
r
w
w
r
Rt
Ws Ws
Rt
TS
F1
F1
Bankfühler (F2)
Leistungsteil
F2
w w
Ws Ws
2
w
w
Ws Ws
F2
F2
S. 14/16
Farbcode:
Ws - Weiß
Rt - Rot
