Gestion de l'appareil
Cette section décrit le raccordement à l'appareil et la gestion de l'appareil.
3.1
Connexion à l'appareil
La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console
et Web RUGGEDCOM RSG2100F sur l'appareil. Pour des instructions détaillées, voir le
"Manuel de configurationRUGGEDCOM ROS" du RUGGEDCOM RSG2100F.
Port de console RS232
Raccordez une station de travail directement au port de console RS232 pour accéder
au contrôle du temps de démarrage et aux interfaces RUGGEDCOM RSG2100F.
Le port de console fournit un accès à la console RUGGEDCOM RSG2100F et aux
interfaces Web.
Le port de console série est conçu pour être utilisé comme connexion temporaire
uniquement pendant la configuration initiale ou le dépannage et doit être utilisé
uniquement dans une zone sûre (telle que définie par IEC 60079-0, Édition 6.0).

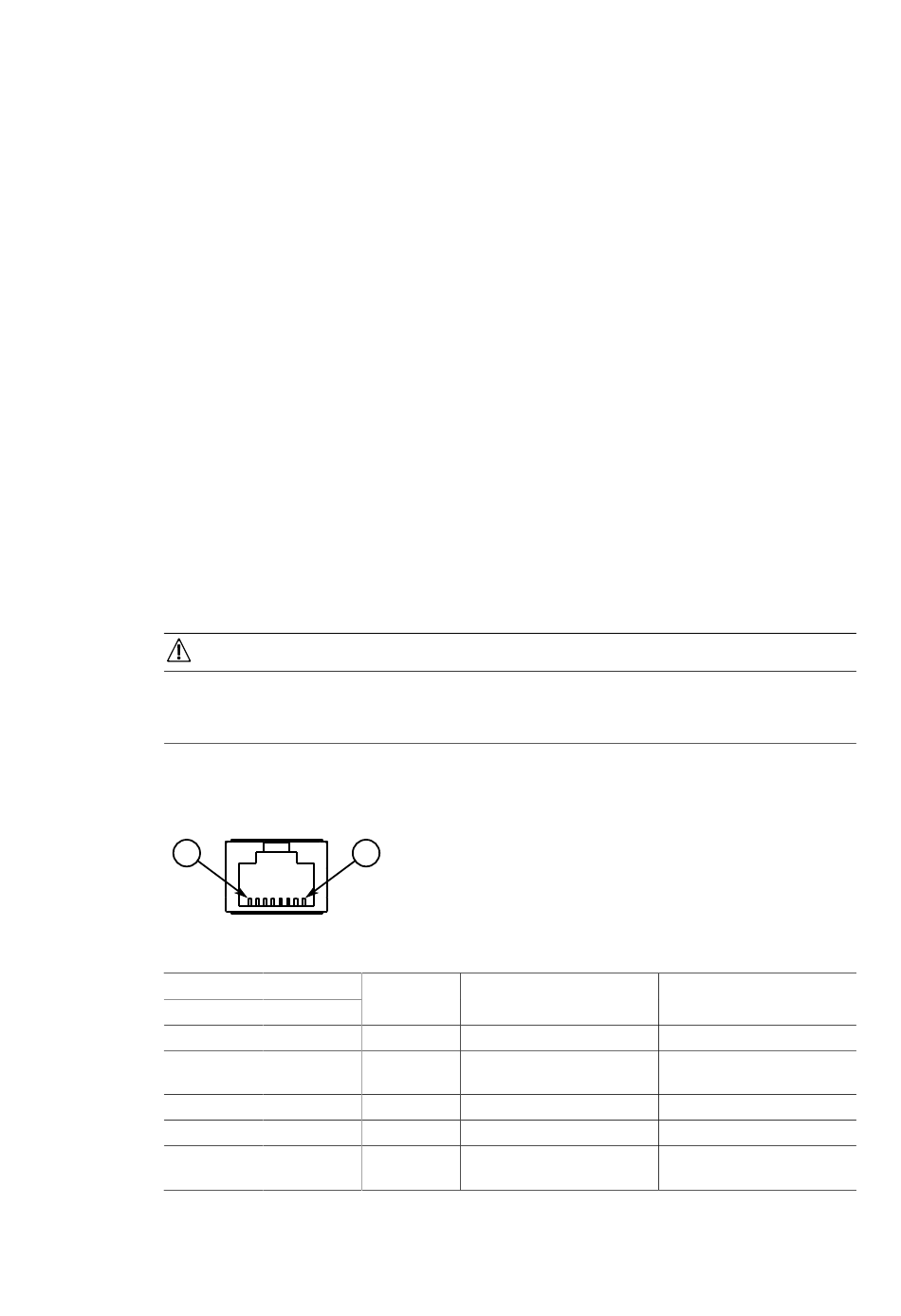

La connexion au port de la console s'effectue en utilisant un câble RJ45 à DB9. La
figure suivante présente le brochage du port de console :
8
Figure 3.1
RJ45 mâle
RUGGEDCOM RSG2100F
Manuel de l'appareil, 12/2023, C79000-G8977-1344-14
REMARQUE
1
Brochage du port de console RJ45
Broche
DB9 femelle
1
6
2
1
3
4
4
5
5
2
Nom
Description
a
DSR
Modem prêt
a
DCD
Carrier Detect
(Détection de porteuse)
a
DTR
Terminal de données prêt
GND
Terre signal
RxD
Réception de
données (vers DTE)
3
Remarque
Réservé (ne pas connecter)
21
