AVERTISSEMENT : Il peut s'avérer dangereux d'installer le guide
parallèle et de tenter de l'utiliser si le bras ne passe qu'à travers une
(1) des fentes rectangulaires usinées sur la plaque en acier.
Réglez le guide parallèle de sorte qu'il se trouve à la distance
requise de la lame et serrez la vis de réglage.
Vérifiez que le guide parallèle est parallèle à la lame de la scie.
RÉGLAGE DE LA PROFONDEUR DE COUPE
(12)
Remarque : Toutes les machines CCS partagent les mêmes
équipements de réglage de la profondeur et utilisent la même
technique de base pour régler la profondeur de la lame.
• Desserrez le mécanisme de blocage et de réglage de la
profondeur en levant le levier de fonctionnement. (Fig. 10)
(CCSL affiché. Tous les autres modèles se ressemblent).
• Réglez/repositionnez la plaque en acier pour sélectionner la
profondeur de coupe souhaitée (la distance à laquelle la lame
avance dans la plaque en acier).
Remarque : Vous trouverez une graduation de profondeur sur le
cadran de réglage de la profondeur comportant un trait de repère
correspondant sur la zone adjacente du carter de lame supérieur
de la machine. (Fig. 11) L'utilisation de ces fonctionnalités permet
un réglage plus rapide.
Remarque : Si la graduation de profondeur et le trait de repère
sont extrêmement utiles car ils permettent de régler rapidement
la profondeur de coupe, vous devez toujours les utiliser en tant
que guide pour le réglage souhaité. Si vous avez besoin d'une
profondeur de coupe très précise, le réglage de la lame doit être
effectué et vérifié à l'aide d'une règle d'ingénieur de précision (non
fournie) ou d'un outil similaire et la lame ajustée en conséquence.
• Dans la plupart des cas, la profondeur de coupe doit être
réglée sur la valeur correspondant à l'épaisseur du matériau à
découper, plus l'épaisseur de la moitié d'une dent de scie (du
bout de la dent jusqu'à sa racine). (Fig.12)
• Serrez le mécanisme de blocage et de réglage de la profondeur
en abaissant le levier de fonctionnement pour bien verrouiller la
machine dans la position souhaitée.

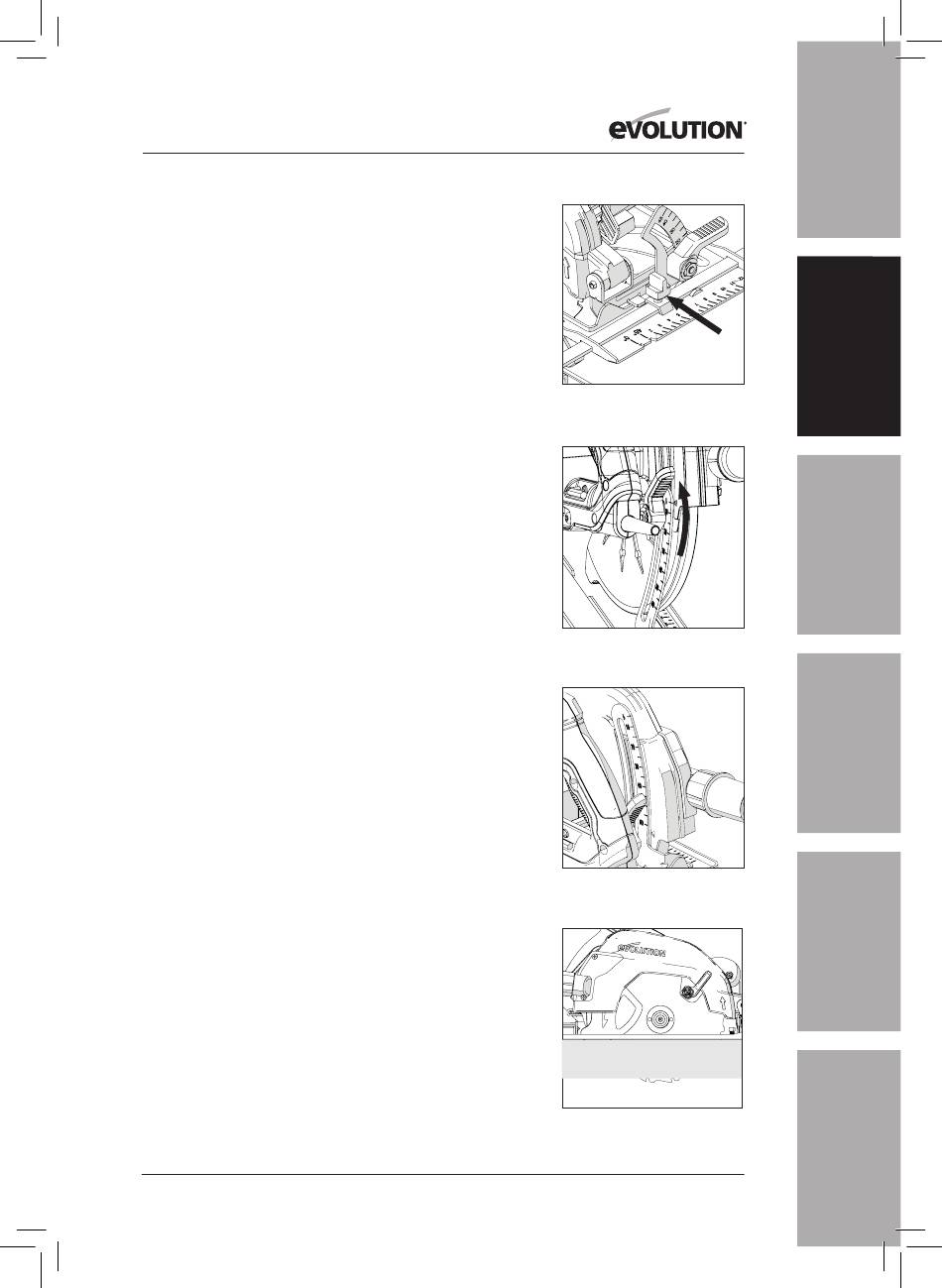

Fig. 9
Fig. 10
Fig. 11
Fig. 12
