5.3. Interfaces RS232
5.4. Entrées / Sorties
L'indicateur de balance en option peut être équipé de 4 entrées opto-isolées et
4 sorties de semi-conducteur (les relais à semi-conducteurs). Les signaux sont
faits sortir par l'interface

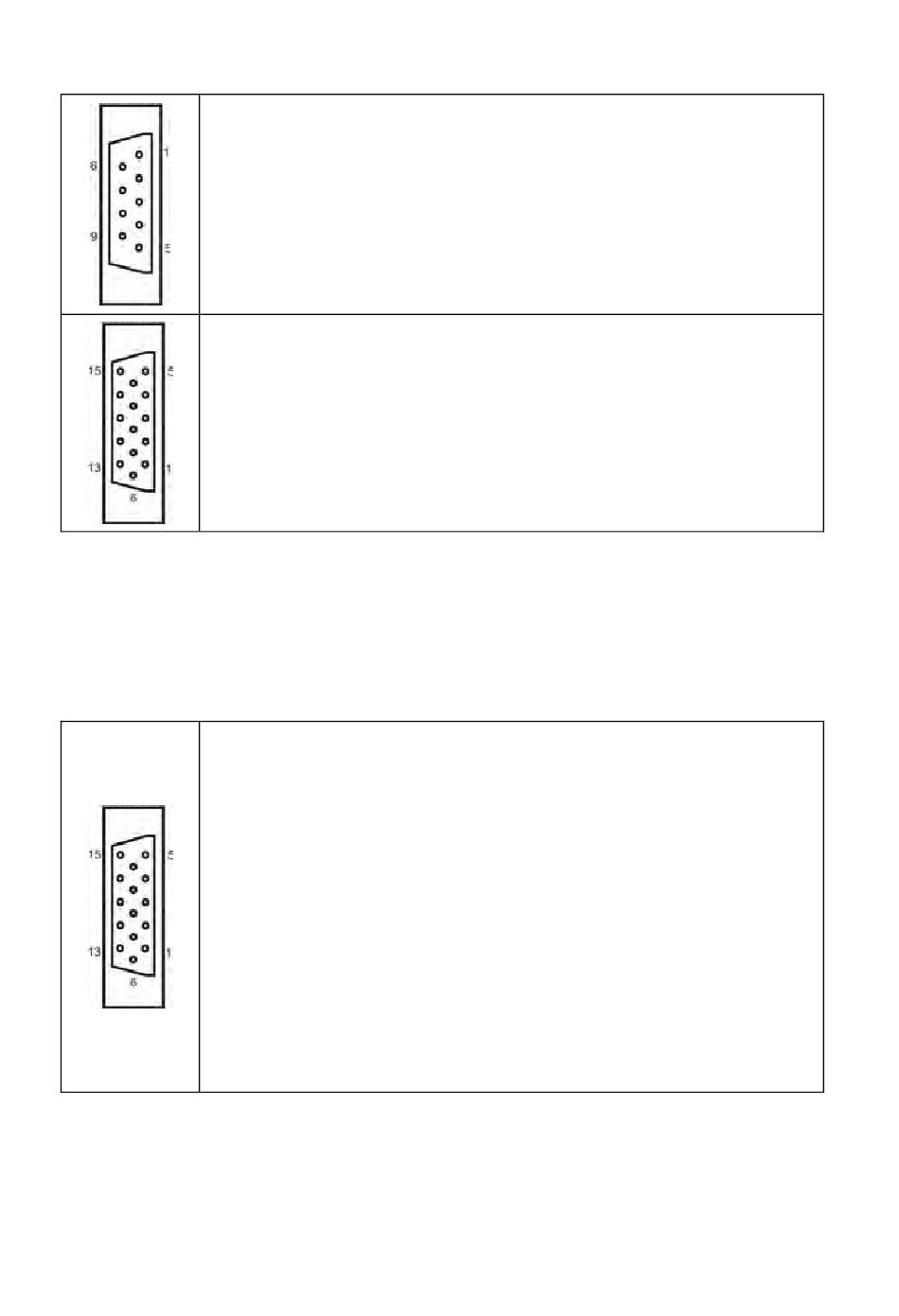

RS232 - Interface DB9/M (masculine),
la vue de face:
Pin2 – RxD
Pin3 – TxD
Pin4 - 5VDC
Pin5 – GND
RS232 Interface DSUB15/F (féminine),
la vue de face:
Pin8 - TxD2
Pin9 - 5VDC
Pin10 - GND
Pin13 - RxD2
DSUB15/F
ENTRÉE/SORTIE, RS232 Interface DSUB15/F (féminine),
la vue de face:
Pin1 – GNDWE
Pin2 - OUT1
Pin3 - OUT2
Pin4 – COMM
Pin5 - 6÷9VDC
Pin6 - IN4
Pin7 - IN3
Pin11 - IN2
Pin12 - IN1
Pin14 - OUT4
Pin15 - OUT3
.
